1. Решение:
1.1.Активизируйте систему «Catia V5» - двойной щелчок МВ1 по иконке «DS».
1.2. Активизируйте рабочую среду «Проектирование деталей» -
- щелчок МВ1/«Пуск/Машиностроительное проектировани/Проектирование деталей.
1.3. Укажите имя файла «Plastin1» в окне «Новая деталь» (NewPart), а при со-хранение укажите путь к папке, в которой будет находиться файл «Plastin1».
2. Создайте эскиз модели «регулировочная пластина» в рабочей среде «Эскиз» в плоскости «YZ».

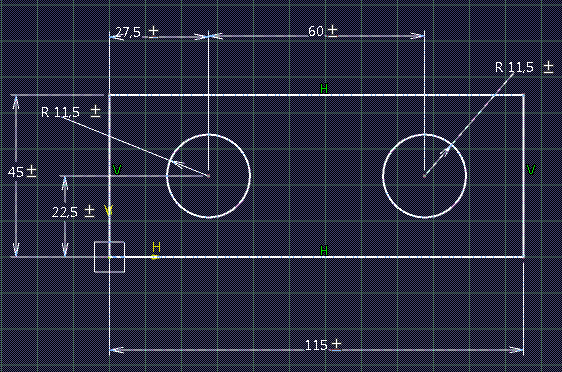

2.1. Создайте прямоугольник, используя инструмент «Прямоугольник» со сторонами: высота =115 мм, ширина = 45 мм (см. рис 1).
2.2. Создайте две окружности радиусом 11,5 мм, используя инструмент «Окруж-ность по координатам » ; координаты центров окружностей (см. Рис 1):
Окружность 1- 27,5мм, 22,5мм.
Окружность 2 – 87,5мм, 22,5.
2.3. Выйдите из рабочей среды «Эскиз» - щелчок МВ1 по иконке (Exit).
3. Создайте призму «регулировочная пластина» толщиной 3мм.
3.1. Щелчок МВ1 по иконке «Призма» (Pad) в среде «Проектирования дета-ли». Появится диалоговое окно «Определения призмы» (Pad Definition)
3.2. В диалоговом окне «Определения призмы» во вкладке «Длина» ведите высоту призмы (3мм).
3.3. Щелчок МВ1 кнопка «Просмотр».
3.4. Щелчок «ОК», если согласны с геометрией и размерами призмы.
4. Установите функциональные допуска размеры и поверхности электронной моде-ли «регулировочная пластина».
4.1. Активизируйте рабочую среду «Functional Tolerancing & Annotation»:
- щелчок МВ1 «Пуск/Машиностроительное проектирование/Functional Tolerancing &Annotation».
4.2. Активизируйте инструмент «Основные размеры» (Generative Dimension) на панели команд «Аннотация» (Annotation) . Появляется окно «Формирование 3D размеров с допусками».
4.3. В дереве спецификаций модели активизируем МВ1 «Призма1».
4.4. В окне «Формирование 3D размеров с допусками» МВ1 кнопку «Выбор всех», а затем МВ1«ОК».
4.5. Редактируйте сформированные допуски 3D размеров в соответствие данны-ми рисунка 1, используя инструменты:
*«Свойства размеров» .
*«Свойства чисел» .
* «Свойства текста» .
4.6. Установите функциональные допуска на погрешность формы поверхностей электронной модели.
- активизируйте инструмент на панели , появится окно «Консультант по семантике»;
укажите курсором место расположения значка допуска на поверхности электронной модели;
у кажите в окне «Консультант по семантике» тип геометрического примитива, вид независимого допуска («одна поверхность», вид допуска« »,);
в окне «Геометрическая спецификация» выполните редакцию допуска;
- выполните редактирование значка допуска, используя выше изученные приемы.
4.7.Установите параметры микрорельефа поверхностей электронной модели.
активизируйте инструмент на панели ,
активизируйте поверхность электронной модели, на которую будут установлены требования микрорельеф поверхности
- установите численные значения параметров микрорельеф поверхности в окне «обозначение шероховатости» (Ra = 0,64 мкм);
Электронная твердотельная модель корпуса блока колес в соответствие с Гост 2.053-2006 создана.
Задание № 4_1: Создайте электронную (твердотельную) модель – «корпуса»

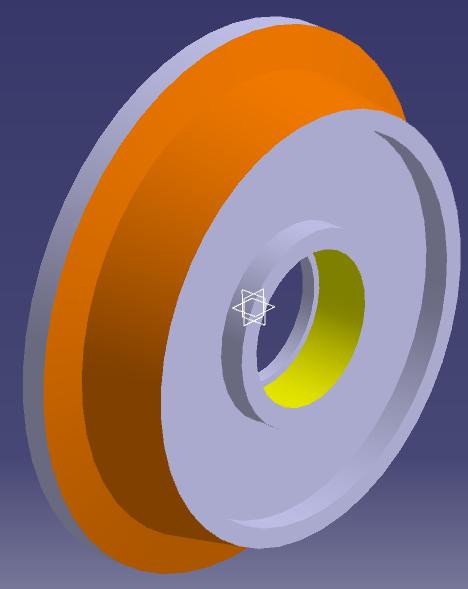

Задание № 5: Создайте электронную (твердотельную) модель – «колесо (блок)»
Присвойте имя электронной модели – «Blok1.CATPart». В модели изделия существуют два колеса левое и правое.
Технические требования и размеры для справок на деталь указаны на рисунке 1.
№ |
Номиналь- ный раз- мер, мм |
Таблич-ный допуск, ISO |
Шерохова-тость по-верхности, Rmax, мкм |
Допуск на форму и расположение. Значение, мм |
1 |
Ø 139 |
H8 |
|
|
2 |
Ø 152 |
H8 |
|
|
3 |
Ø 190 |
H8 |
|
|
4 |
Ø70 |
H8 |
|
|
5 |
Ø48 |
H8 |
|
|
6 |
Ø40 |
H8 |
|
|
7 |
44 |
h8 |
|
|
8 |
20 |
h8 |
|
|
9 |
25 |
h8 |
|
|
10 |
9 |
h8 |
|
|
Рисунок 1
