Задание № 3: Создайте электронную модель вала.
Технические требования и размеры для справок на деталь указаны ниже. Материал - сталь 45.
№ |
Номинальный размер, мм |
Таблич-ный допуск, ISO |
Шерохова-тость по-верхности, Rmax, мкм |
Допуск на форму и расположение Значение, мм |
1 |
99 |
h8 |
0,63 |
A 0,02 |
2 |
115 |
h8 |
0,54 |
0,015 |
3 |
64 |
h8 |
0,6 |
|
4 |
25 |
h8 |
0,74 |
|
5 |
14 |
h8 |
0,4 |
|
6 |
25 |
h8 |
0,4 |
|
7 |
Ø 22 |
H7 |
0,4 |
|
8 |
Ø 23 |
H7 |
0,4 |
|
9 |
Ø 31 |
H7 |
0 |
|
10 |
Ø 8 |
H7 |
0 |
|
1. Решение:
1.1.Активизируйте систему «Catia V5» - двойной щелчок МВ1 по иконке «DS».
1.2. Активизируйте рабочую среду «Проектирование деталей» -
- щелчок МВ1/«Пуск/Машиностроительное проектирование/Проектирование деталей.
1.3. Укажите имя файла «Val1.CATPart» в окне «Новая деталь», а при сохране-ние укажите путь к папке, в которой будет находиться файл.
2. Создайте профиль электронной модель вала.
2.1.
В рабочей среде «эскиз» на плоскости
«YОZ», создайте «грубый» эскиз моде-ли
«вала», используя инструмент
«Профиль»
.

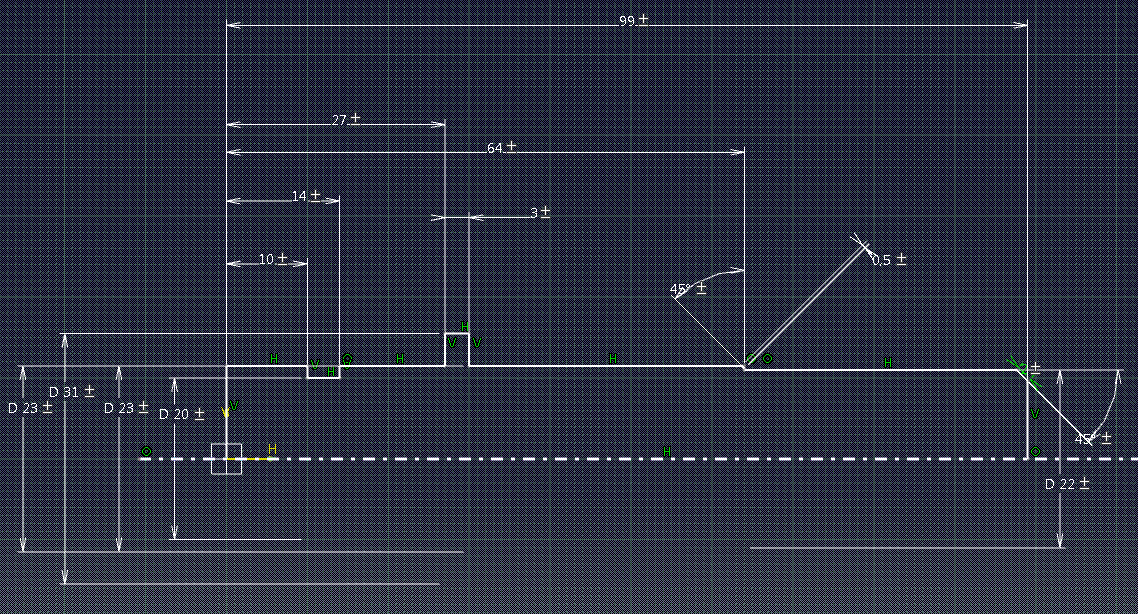

2.2.
Преобразуйте «грубый» эскиз колеса в
«точный», используя инструмент
«Ограничения диалоговом окне»
.

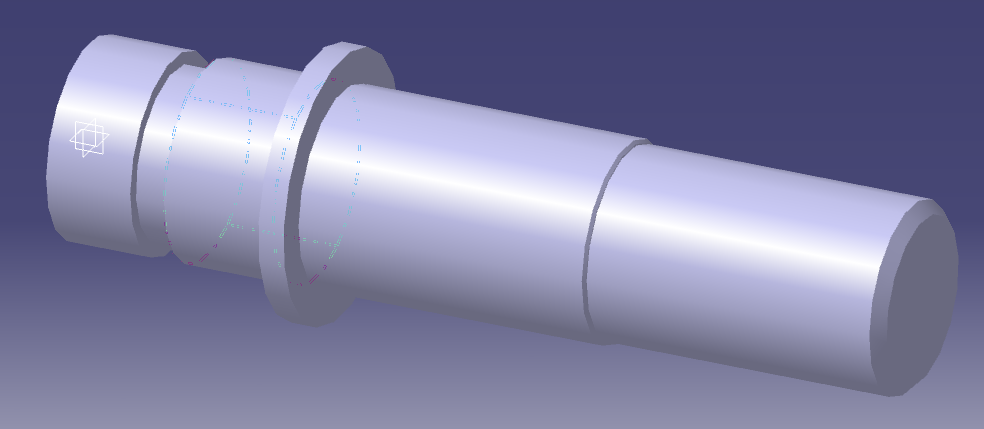

3. Создайте электронную модель вала методом вращения профиля вокруг оси.
3.1. Выйдите из рабочей среды «Эскиз» - щелчок МВ1/по иконке .
3.2.
Создайте тело вращения - вал, используя
построенный «точный» эскиз – щелчок
МВ1/по
иконке
«Тело
вращения».
Появится диалоговое окно «Опре-деления
тела вращения»:
выберите профиль вращения - Эскиз.2;
выберите ось вращения.
4. Установите требуемые допуска на размеры, на взаимное расположение поверх-ностей и на погрешности формы модели.
4.1. Активизируйте рабочую среду «Functional Tolerancing & Annotation» - щел-чок МВ1 «Пуск/Машиностроительное проектирование/Functional Tolerancing& An-notation».
4.2. Используя инструменты панели «Аннотация» , проставьте требуемые допуска на размеры, на взаимное расположение поверхно-стей и на погрешности формы модели.

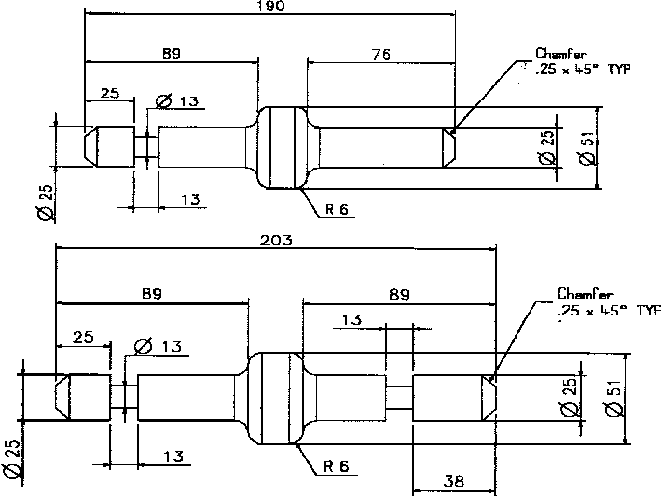

Задание 3_1: Создайте твердотельную модель вала в соответствие с нижеуказанным рисунком, используя изученные выше команды и приемы.
Задание № 4: Создайте электронную (твердотельную) модель
«регулировочная пластина»
Регулировочных пластин в изделие используют две – левая и правая. На рисунке 1 указаны технические требования и размеры на деталь. Материал - сталь 45.
-
№
Номинальный размер, мм
Таблич-ный допуск,
ISO
Шерохова-тость по-верхности,
Rа, мкм
Допуск на форму и расположение
База
Значение, мм
1
45
h8
0,64
2
115
h8
0,64
0,1
3
60
±t10/2
0,64
4
3
h8
0,64
5
Ø23
H10
0,64
6
27,5
H10
0,64
7
22,5
H10
0,64
Рисунок 1
