Зміст варіантів практичної роботи № 1

№ з/п	Тип приміщення (додаткова характеристика)	№ варіанта площа, м2
1	2	3
1	Житловий номер одномісний (без санвузла)	1 2 3 12 16 20
2	Житловий номер двомісний (без санвузла)	4 5 6 16 24 30
3	Кімната покоївки	7 8 9 12 15 21
4	Кабінет директора	10 11 12 18 24 32
5	Офіс менеджера	13 14 15 8 14 18
6	Коридор житлового поверху	16 17 48 56
7	Хол житлового поверху	18 19 36 50
8	Приміщення служби розміщення	20 21 22 23 24 30 38 46
9	Магазин-салон продовольчих товарів	24 25 26 24 36 48
10	Перукарня-жіночий зал	27 28 29 12 20 26
11	Бар у вестибюлі	30 31 32 36 50 78

1	2	3
12	Зала буфету на поверсі	33 34 35 32 48 72
13	Конференц-зал	36 37 38 39 80 110 200 420
14	Пральня	40 41 42 42 56 70
15	Бізнес-центр (кімната переговорів)	43 44 45 18 25 42
16	Гарячий цех ресторану	46 47 48 52 48 36
17	Банкетний зал ресторану	40 50 51 40 54 36
18	Туалетна для відвідувачів при вестибюлі	52 53 54 16 12 21
19	Кімната відпочинку (емоційного розванта­ження) персоналу кухні	55 56 57 16 21 28
20	Гардероб для персоналу кухні (гардероб + душова)	58 59 60 14+3 18+5 30+6

Практична робота № 2 тема: Будівництво одноповерхової споруди

Мета: Виконати схему одноповерхової споруди (підбір буді­вель­них конструкцій, виробів та матеріалів), розрахувати витрати ма­те­ріалів та приблизний кошторис будівництва

Література: 3, 6, 7, 8, 10, 11.

Вихідні дані:

1. Призначення та розміри споруди, згідно варіанта.

2. Матеріали практичної роботи № 1.

3. Конструктивні елементи:

• Фундамент – збірний залізобетонний

• Стіни – цегляні (для споруд цілорічного використання) або де­ре­в’яні:  = 380 мм (для сезонних споруд  = 250 мм)

• Покриття – залізобетонна плита з відповідним захисним шаром без горища

4. Грунт під основу непридатний і підлягає заміні.

5. Технічні характеристики будівельних виробів та матеріалів і норма­тиви їх витрат.

Увага! Всі розміри в будівництві визначаються у міліметрах (мм)!

Хід роботи:

1. Креслення плану споруди (М 1:50; 1:100) з урахуванням тов­щи­ни стін

Увага! Розміри будівлі для кожного варіанта дані в осях, тому потрібно починати з винесення осей і далі будувати план в реальних розмірах (рис. 2.1: споруда розміром 6х3, товщина зовнішніх стін – 380 мм)

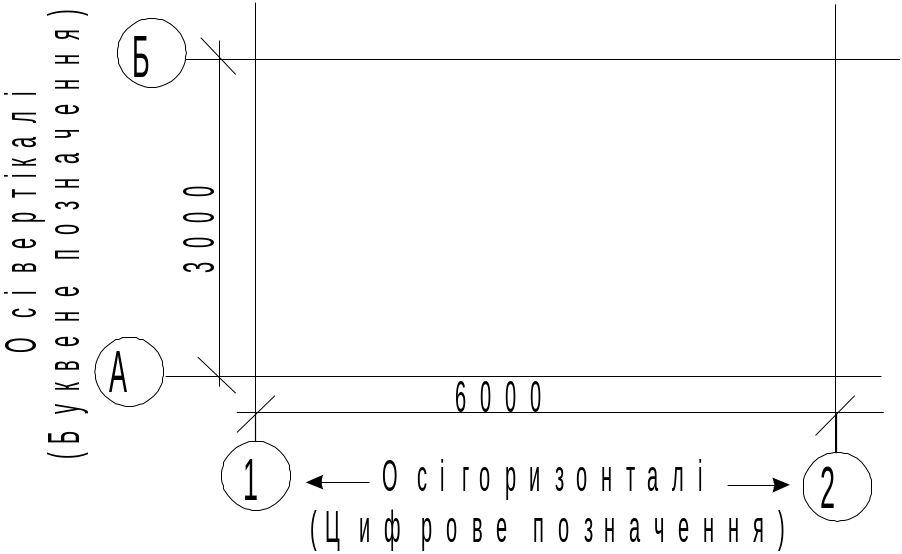

Рис. 2.1. Позиція 1. Винесення осей

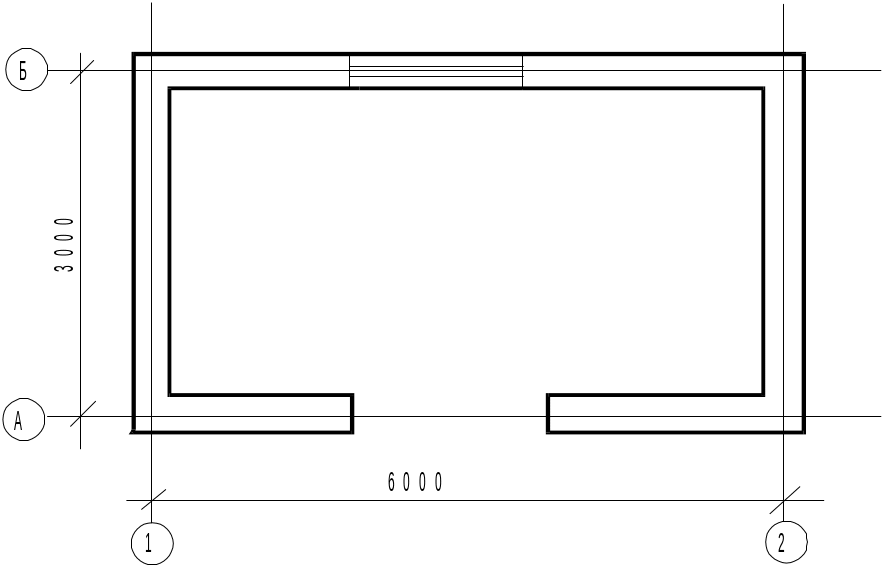

Рис. 2.1. Позиція 2. Креслення плану

Габаритний розмір споруди (Гр)= розмір в осях «+» товщина зовнішньої стіни

Внутрішній розмір споруди (Вр) = розмір в осях «–» товщина стіни

2. Улаштування котловану

• По периметру споруди котлован улаштовується на 300 мм ширше від її габаритного розміру

• По глибині – залежно від глибини промерзання грунту в даній місце­вості (для України 800–1200 мм)

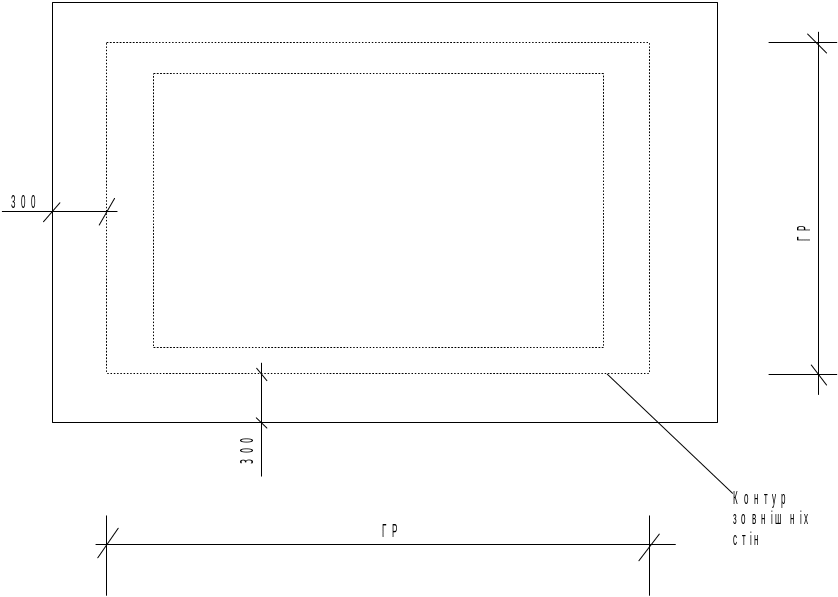

Рис. 2.2. План котлована споруди

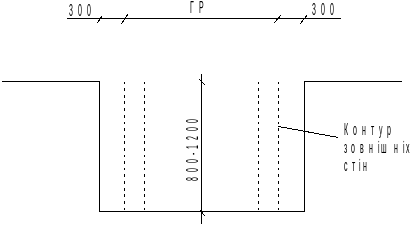

Рис. 2.3. Розріз котлована

• Вийнятий з котлована грунт вивозиться у відвал

3. Улаштування фундаменту

• Для одноповерхових споруд фундамент улаштовується під зовнішні стіни

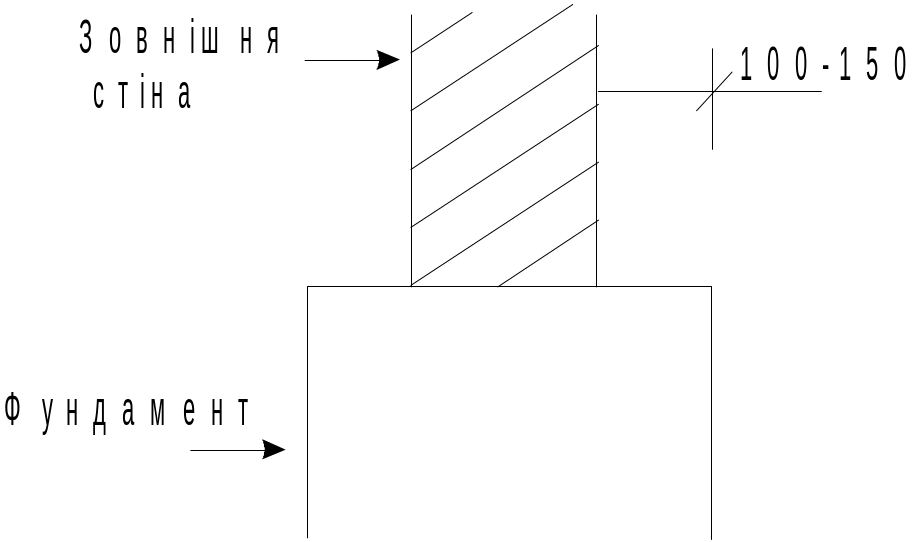

• Фундамент ширше стін на 200–300 мм

• Фундамент улаштовується збірний з окремих блоків

Тип ФБ	Розміри:	L = 1200–3200
		B() = 780–2780
		H = 300, 400, 500
Тип ФБС	Розміри:	L = 1180–2380
		B() = 380–780
		H = 580

Увага! При влаштуванні фундаментів між окремими блоками ФБ та ФБС дотримується зазор  20 мм.

• Кількість (набір) блоків визначається за периметром зовнішніх стін:

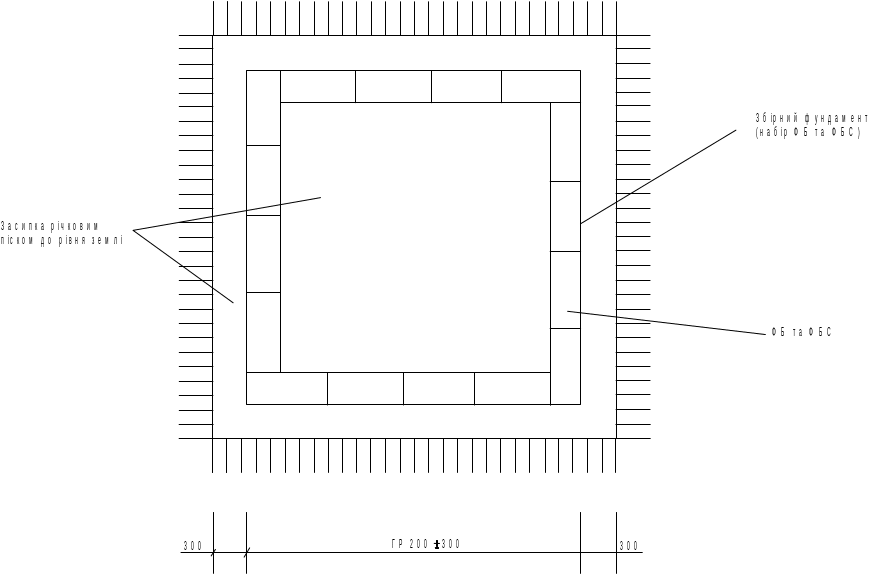

Рис. 2.4. План фундаменту

Глибина залягання фундаменту (його висота) відповідає глибині промерзання грунту + min 150 мм над рівнем землі:

h = 150, 300, 450... мм

Н = h + глибина промерзання грунту

Увага! У прайс-листах для фундаментних з/б блоків ціна, як правило, визначена за 1 м³ виробу.

4. Будівництво зовнішніх стін

• Зовнішні стіни будуються на висоту, задану варіантом

• Обсяг стіни (цегляної кладки) визначається за її геометричними розмірами, при чому 90% обсягу цегляної кладки становить цегла, 10% обсягу цегляної кладки – кладочний будівельний розчин

• Кладочний будівельний розчин ми придбаємо готовим (промисло­вого виробництва)

• Стандартний розмір 1 цегли: 250 х 120 х 65

Увага! Цегла вимірюється в штуках.

• Із обсягу кладки віднімається обсяг дверних та віконних прорізів (див. пр. роботу №1)

• Для визначення обсягу прорізу до розміру виробу додається розмір

коробки:	дверна	– 100 мм
	віконна	– 60 мм

• Над прорізами встановлюються з/б перемички  = 100 мм із захо­дом на стіни 200–500 мм

5. Перекриття

• Споруда перекривається з/б плитами.

Допустимі розміри плит (округлено):

L = 2400 (min) – 6000 (max) (кратно 100 мм)

В = 400 – 1800 (кратно 100 мм)

Н() = 160

Увага! Ціна з/б плит, як правило, визначається за 1 м³ виробу.

• Захисний шар покриття

 покрівля  утеплювач  гідролізація

(показник  = 100 – 200 кг/м3) (показник  = 800 – 1000 кг/м3)

Стандартні розміри рулонних покрівельних матеріалів (типу ру­бе­роїд):

10 х 1 15 х 1 20 х 1

1 рулон " "

Одиниця виміру – рулон!

6. Підлога

• Виконується відповідно до своєї структури

Увага! Верхній рівень підлоги завжди відповідає відмітці 0.000.

7. Внутрішні перегородки

Як будувати стіни, ми вже знаємо, але згадуємо, що:

• Товщина перегородок  цегляних – 120 мм

 гіпсових – 80

 гіпсокортонних і т.п. – інша

• У перегородках можуть бути дверні прорізи, (відповідно із з/б пере­мич­ками)

8. Внутрішні опоряджувальні роботи

• Якщо ми дбайливо виконали пр. роботу № 1, у нас не буде запитань, але ...

• Цегляні стіни, як правило штукатуряться...  шару штукатурки 12–20 мм

• Штукатурний розчин ми будемо купувати готовий (промислового виготовлення) або використовувати сухі суміші (див. технічну ха­рак­те­ристику цих сумішей)

9. Побудували ... Але ж тепер цікаво знати, скільки це буде коштувати... Для цього ми виконаємо зведену відомість матеріалів (табл. 2.1)

Таблиця 2.1
