Порядок виконання роботи

1. Ознайомтеся з конструкцією двигуна. Запишіть номінальні дані з щитка до табл. 6.1.

Таблиця 6.1

Паспорт асинхронного двигуна

Тип	З’єднання	Uном	Іном	Рном	cosφном	nном,	η
		В	А	кВт	-	об/хв	%

2.Зберіть одну з електричних схем, які показані на рис. 6.3 або 6.4 (схему визначає викладач).

.

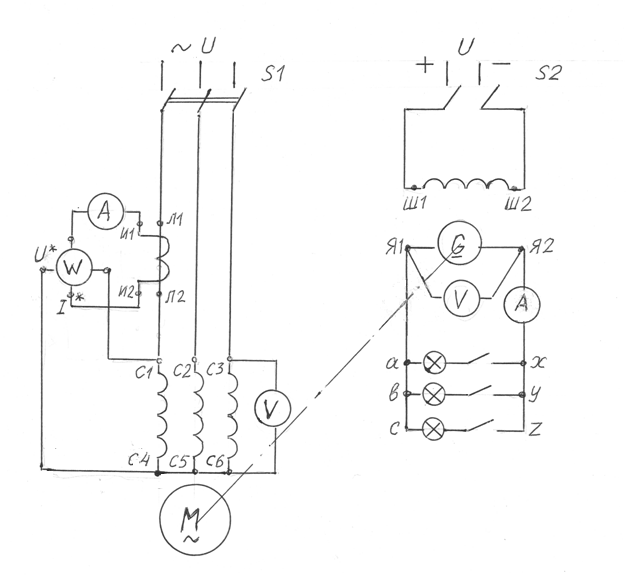

Рис. 6.3. Схема дослідження асинхронного двигуна з використанням вимірювального трансформатора струму

Рис. 6.4. Схема дослідження асинхронного двигуна з використанням

комплекту К-50

Увага! Перед запуском двигуна перемикач фаз комплекту К-50 повинен бути в положенні «0». Дали перемикач фаз встановіть на фазу "А".

3. Вимірте головні параметри асинхронного двигуна при роботі з навантаженням. Навантаженням буде служити генератор постійного струму з незалежним збудженням.

За допомогою лампового реостата поступово збільшуйте навантаження генератора, тим самим навантажуючи асинхронний двигун, та фіксуйте значення величин, які вказані в табл. 6.2.

4. На підставі отриманих даних розрахуйте: потужність, яку двигун споживає з мережі Р₁; корисну механічну потужність двигуна Р₂; коефіцієнт корисної дії η; коефіцієнт потужності cosφ; коефіцієнт ковзання s (величину n₁ визначте користуючись номінальним значенням n_ном); частоту струму ротора f₂; корисний момент на валу двигуна М₂ . Результати запишіть в табл. 6.2.

5. За результатами розрахунків побудуйте на єдиному координатному полі робочі характеристики асинхронного двигуна: І_ф1, n, η, s, cosφ = ƒ (Р₂); на окремому полі побудуйте механічну характеристику: n = ƒ(М₂ ).

Таблиця 6.2

Дослідження асинхронного двигуна при роботі під навантаженням

Виміряно
U1ф	В
І1ф	А
Р1ф	Вт
n	об/хв
UГ	В
ІГ	А
Розраховано
Р1 = 3Р1ф		Вт
Р2 = 1,1UГ· ІГ		Вт
η = Р2 / Р1		-
cosφ =		-
s =		-
f2 = f1· s		Гц
М2 = 9,55		Нм
