4.2 Расчет обвалования одного резервуара

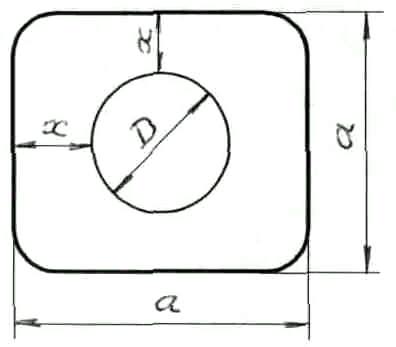

Рис.16 Схема обвалования одного резервуара
Определяется высота вала обвалования
h = {[(V·)/(a2 - ·D2/4)]} + 0,2, м,
где |
а |
- |
длина и ширина площади внутри обвалования, м |
а = 2·х + D, м,
где |
х |
- |
расстояние от стенки резервуара до подошвы ограждающего вала, м |
х = D /2, м
где |
D |
- |
диаметр резервуара, м (см. табл. 44) |
5 Определение габаритов резервуарного парка
При проектировании резервуарных парков, т.е. группы однотипных резервуаров, объединенных трубопроводными коммуникациями, применяют типовые проекты. При проектировании резервуарных парков следует руководствоваться требованиями СНиП 2.11.03 – 93. «Склады нефти и нефтепродуктов. Противопожарные нормы.»
В резервуарном парке резервуары размещают группами. Общий объем группы резервуаров зависит от типа резервуаров и вида хранящегося продукта ([64], стр. 174-175; [5], стр. 119-120; [6], стр. 21-22).
В соответствии с противопожарными нормами резервуарный парк располагают на минимальном расстоянии от подпорных или основных насосных, выбирая для него участок, имеющий более высокие отметки по сравнению с отметками участков для насосных. Это обеспечивает самотечное заполнение всасывающих трубопроводов и создает статический подпор в приемных трубопроводах насосов.
Чтобы предотвратить возможность проникновения разлившейся в случае аварии нефти за пределы резервуарного парка возводят дополнительные земляные валы и строят отводные канавы.
Все колодцы и камеры управления задвижками технологических трубопроводов располагают вне территории обвалования.
Для защиты от разрядов статического электричества и вторичных воздействий грозовых разрядов резервуары надежно заземляют. Резервуары оборудуют стационарными системами пожаротушения и установками охлаждения.
Габариты резервуарного парка зависят от схемы размещения резервуаров в резервуарном парке.
Пример

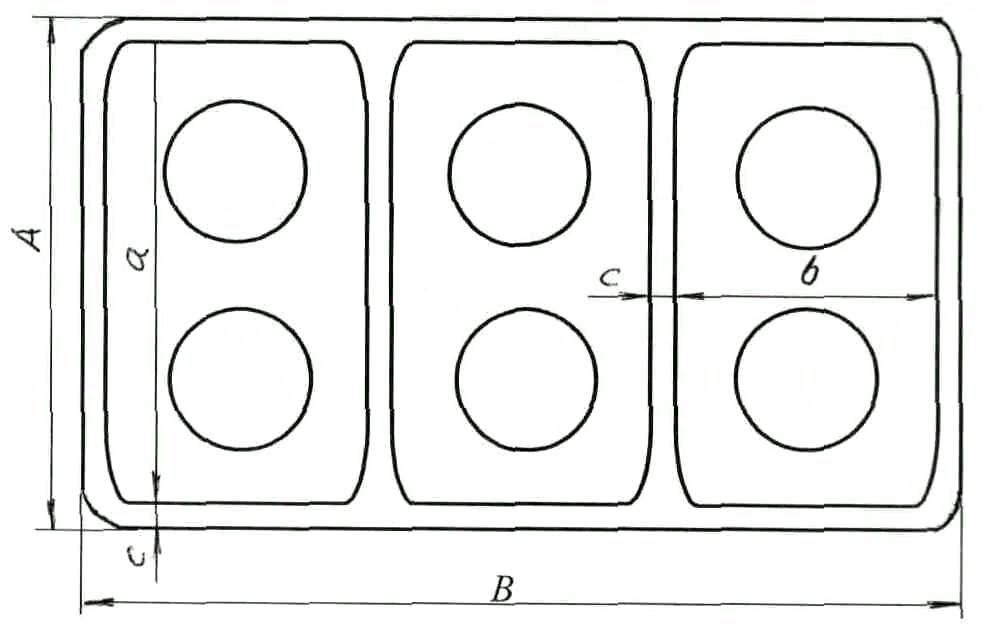

Рис. 17 Схема резервуарного парка
Определяются габариты резервуарного парка: длина В и ширина А.
А = а +2·с, м
В = 3·b + 4·с, м,
где с – ширина основания вала, зависящая от типа и состояния грунта, из которого сооружается вал.
с = 2· h· tg + 0,5, м,
где – угол внутреннего трения грунта, зависящий от типа и состояния грунта ([22], стр.146, табл.4.33; стр.147, табл.4.34 или табл. 45, 46 данного пособия)
Таблица 45 – Ориентировочные значения прямых расчетных показателей
песчаных грунтов ([22], стр.146, табл.4.33)
Таблица 46 – Ориентировочные значения прямых расчетных показателей
глинистых грунтов ([22], стр.147, табл.4.34)
