3 Определение коэффициента оборачиваемости резервуаров

Общая вместимость резервуарного парка нефтебазы или перекачивающей станции для каждого нефтепродукта или нефти равна части годового грузооборота данного продукта или части годовой пропускной способности магистрального нефтепровода или нефтепродуктопровода. Отношение годового грузооборота (или пропускной способности магистрального нефтепровода или магистрального нефтепродуктопровода) по рассматриваемому нефтепродукту или нефти к вместимости установленных резервуаров называется среднегодовым коэффициентом оборачиваемости резервуаров по каждому нефтепродукту.

Определяется коэффициент оборачиваемости

К_о = G_г/(·V_с),

где	Gг	-	годовой грузооборот данного нефтепродукта или нефти или годовая пропускная способность магистрального нефтепровода или магистрального нефтепродуктопровода, кг/год;
		-	плотность нефтепродукта или нефти, кг/м3;
	Vс	-	суммарная вместимость установленных для данного нефтепродукта или нефти резервуаров (строительный объем), м3.

Определяется средняя продолжительность одного оборота (запас), которая включает время наполнения резервуара нефтепродуктом или нефтью, хранения нефтепродукта или нефти в резервуаре, опорожнения резервуара, простаивания резервуара с минимальным остатком до следующего налива, обусловленным конструктивными особенностями узла приемно-раздаточного патрубка (ПРП), - «мертвым остатком».

Т_о = /К_о, сут. ,

где



-

число суток в расчетном периоде. Для нефтебаз  =365 суток, для перекачивающих станций  =350 суток.

Среднегодовой коэффициент оборачиваемости для нефтебазы в целом

К_о = (1/ V_i)·(К_оi·V_i),

где	Vi	-	суммарная вместимость резервуарного парка нефтебазы, м3;
	Коi	-	коэффициент оборачиваемости по каждому нефтепродукту;
	Vi	-	вместимость резервуаров для каждого нефтепродукта, м3 .

4 Расчет обвалования резервуаров

Резервуары объединяются в резервуарные парки. Каждые два резервуара, а резервуары вместимостью 20000 м³ и более – по одному ограждают сплошным земляным валом или стеной, рассчитанной на гидростатическое давление разлившейся жидкости. Обвалование резервуаров производят в целях пожарной безопасности и охраны окружающей среды. Высота вала обвалования должна быть на 0,2 м выше расчетного уровня разлившихся нефти или нефтепродукта, но не менее 1 м, а ширина земляного вала по верху 0,5 м. Ширина основания вала с зависит от типа грунта.

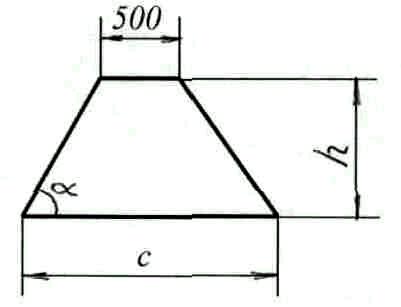

Рис.14 Сечение вала

4.1 Расчет обвалования двух резервуаров

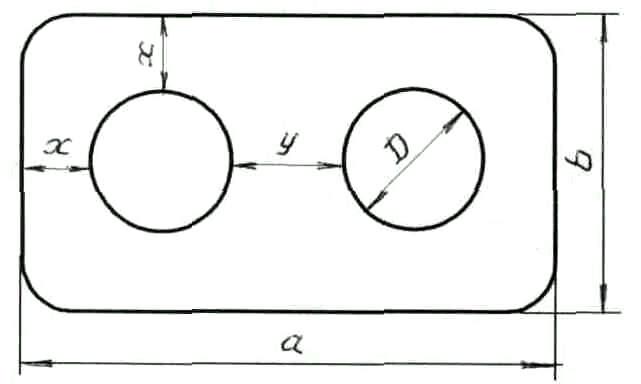

Рис.15 Схема обвалования двух резервуаров

Определяется высота вала обвалования

h ={V/[2·(a·b - (·D²/4)]}+ 0,2, м,

где

V

-

сумма объемов резервуаров, находящихся внутри обвалования, м3

V = 2·V·, м ³

a

-

длина площадки внутри обвалования, м

а = 2·х + у + 2·D, м,

b

-

ширина площадки внутри обвалования, м

b = 2·х + D, м,

где

х

-

расстояние от стенки резервуара до подошвы ограждающего вала, м ([2], стр.60-61)

х = D / 2, м

	у	-	расстояние между стенками резервуаров, м. Принимается в зависимости от типа резервуаров и вида хранящегося продукта ([6], стр.21; [33], стр.19; [64], стр.174; [5], стр.119)
	(·D2/4)			-	сумма площадей оснований резервуаров, находящихся внутри обвалования, м2
(·D2/4) = 2·(·D2/4)
	D	-	диаметр резервуара, м (см. табл.44)
