5 Расчет габаритов резервуарного парка

При проектировании резервуарных парков, т.е. группы однотипных резервуаров, объединенных трубопроводными коммуникациями, применяют типовые проекты. При проектировании резервуарных парков следует руководствоваться требованиями СНиП 2.11.03-93. Склады нефти и нефтепродуктов. Противопожарные нормы.

В резервуарном парке резервуары размещают группами. Общий объем группы резервуаров зависит от типа резервуаров и вида хранящегося продукта ([64], стр. 174-175; [5], стр. 119-120; [6], стр. 21-22).

В соответствии с противопожарными нормами резервуарный парк располагают на минимальном расстоянии от подпорных или основных насосных, выбирая для него участок, имеющий более высокие отметки по сравнению с отметками участков для насосных. Это обеспечивает самотечное заполнение всасывающих трубопроводов и создает статический подпор в приемных трубопроводах насосов.

Чтобы предотвратить возможность проникновения разлившейся в случае аварии нефти за пределы резервуарного парка возводят дополнительные земляные валы и строят отводные канавы.

Все колодцы и камеры управления задвижками технологических трубопроводов располагают вне территории обвалования.

Для защиты от разрядов статического электричества и вторичных воздействий грозовых разрядов резервуары надежно заземляют. Резервуары оборудуют стационарными системами пожаротушения и установками охлаждения.

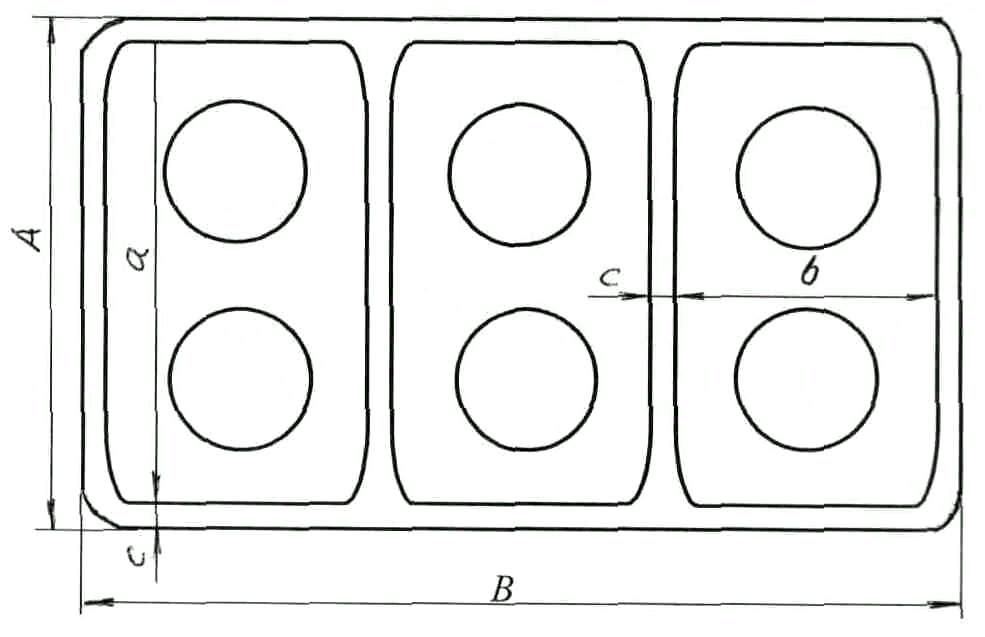

Габариты резервуарного парка зависят от схемы размещения резервуаров в резервуарном парке (рисунок 6).

Рисунок 6 - Схема резервуарного парка

Определяются габариты резервуарного парка: длина В и ширина А.

А = а +2·с, м

В = 3·b + 4·с, м,

где с - ширина основания вала, зависящая от типа и состояния грунта, из которого сооружается вал

с = 2· h· tg + 0,5, м,

где  - угол внутреннего трения грунта, зависящий от типа и состояния грунта. Для глинистого грунта (твердое состояние)  = 22° ([22], стр.147, таблица 4.34)

с = 2· 1,70· tg22 + 0,5 = 1,87 м

А = 128,25 +2·1,87 = 132,00 м

В = 3·68,4 + 4·1,87 = 212,78 м

РГР 8

РАСЧЕТ РЕЗЕРВУАРНОГО ПАРКА

Рассчитать резервуарный парк железнодорожной распределительной нефтебазы, расположенной в районе, в котором промышленность потребляет 30 % нефтепродуктов, а сельское хозяйство - 70 %.

Средняя месячная реализация G_ср = 6 тыс. т в месяц масла плотностью  = 900 кг/м³.

Целью расчета является расчет проектной вместимости резервуарного парка, обоснование выбора резервуаров, определение коэффициента оборачиваемости резервуаров, расчет обвалования резервуаров, расчет габаритов резервуарного парка.

1 Расчет вместимости резервуарного парка

Резервуарные парки нефтебазы являются одним из наиболее металлоемких и дорогостоящих объектов, капиталовложения по резервуарным паркам достигают 40% всей стоимости нефтебазы. Поэтому при расчете объема потребной емкости для каждого нефтепродукта необходимо в первую очередь руководствоваться соображениями экономики с учетом перспективного развития нефтебазы. Резервуарный парк не должен иметь излишнего объема, но в то же время не должно быть и недостатка его, так как это приводит к простою транспорта и нарушению технологического режима работы нефтебазы.

Если завоз и вывоз нефтепродуктов проводили бы синхронно, то теоретически резервуаров на такой нефтебазе можно было бы не иметь. В реальных условиях завоз и вывоз нефтепродуктов не совпадают по объему и во времени, поэтому и нужны резервуары.

Объем резервуарной емкости зависит, главным образом, от объема интенсивности и характера основных операций, назначения нефтебазы, а также от территориального (географического) расположения ее и от расположения по отношению к транспортным коммуникациям (водная, железнодорожная, водно-железнодорожная и т.д.).

В основу расчета вместимости резервуарного парка принимают годовой грузооборот по сортам нефтепродуктов, годовые графики (планы) завоза и вывоза и местной реализации по месяцам с учетом перспективного развития нефтебазы, очередности и сроков строительства.

Грузооборот, т.е. количество принятых и отпущенных нефти и нефтепродуктов, - одна из основных производственных характеристик нефтебазы, обычно указываемый в задании на проектирование. Грузооборот нефтебазы устанавливают в зависимости от ее основного назначения. Величину грузооборота нефтебаз определяют: для перевалочных нефтебаз – на основе общих схем нефтяных грузопотоков, разрабатываемых с учетом производственных и других связей между районами и крупными потребителями; для распределительных нефтебаз – на основе потребности в нефтепродуктах тяготеющих к ним районов с учетом более рационального соотношения между снабжением потребителей через нефтебазы и транзитом (минуя нефтебазы), т.е. доставкой нефтепродуктов с мест производства непосредственно в емкости потребителя.

Общий объем резервуаров нефтебазы равен сумме объемов, определенных для отдельных нефтепродуктов.

Для железнодорожных распределительных нефтебаз проектная вместимость резервуаров для каждого сорта нефтепродуктов

V_п = (G_ср·k)/(·), м³,

где G_ср – средняя месячная реализация масла, кг/мес; G_ср = 6000 т/мес. = 6000000 кг/мес. (см. условие);

k – коэффициент неравномерности поступления и реализации нефтепродукта, зависящий от района расположения нефтебазы и вида хранящегося нефтепродукта. Для нефтебазы, расположенной в районе, в котором промышленность потребляет 30 % нефтепродуктов, а сельское хозяйство – 70 % при хранении темных нефтепродуктов (масел) k = 2,25 ([58], стр.221, таблица 13.2);

ρ – плотность масла, кг/ м³; ρ = 900 кг/ м³ (см. условие);

 – коэффициент использования вместимости резервуаров, который определяет отношение полезной вместимости резервуара к его полной вместимости. Для вновь сооруженных резервуаров  = 0,95 ([16], стр.220)

V_п = (6000000·2,25)/(900·0,95) = 15789,47 м³

2 Обоснование выбора резервуаров

Выбор типа и количества резервуаров производится по аналогии с выбором резервуаров для хранения нефти на перекачивающей станции (см. стр. 26-29)

3 Определение коэффициента оборачиваемости

резервуаров

Общая вместимость резервуарного парка нефтебазы для каждого нефтепродукта равна части годового грузооборота данного нефтепродукта. Отношение годового грузооборота по рассматриваемому нефтепродукту к вместимости установленных резервуаров называется среднегодовым коэффициентом оборачиваемости резервуаров.

Определяется коэффициент оборачиваемости

К_о = G_г/(ρ·V_с),

где

Gг

-

годовой грузооборот данного нефтепродукта, кг/год.

G_г = 12·G_ср, кг/год

Vс

-

суммарная вместимость установленных резервуаров (строительный объем), м3. Vс = 16007,5 м3 (см. таблицу 4)

К_о = 12·G_ср /(ρ·V_с) = 12·6000000/(900·16007,5) = 5,00

Определяется средняя продолжительность одного оборота (запас), которая включает время наполнения резервуара нефтепродуктом, хранения нефтепродукта в резервуаре, опорожнения резервуара, простаивания резервуара с минимальным остатком до следующего налива, обусловленным конструктивными особенностями узла приемно-раздаточного патрубка (ПРП), - «мертвым остатком».

Т_о = /К_о, сут.,

где



-

число суток в расчетном периоде. Для нефтебаз  =365 суток

Т_о = 365/5,00 = 73 сут.

4 Расчет обвалования резервуаров

Расчет обвалования резервуаров производится по аналогии с приведенным выше (см. стр. 30-31)
