29. Здания из крупных блоков и здания из объемных блоков. Основные конструктивные схемы. Типы, материалы и конструкции блоков, узлы сопряжения блоков.

К рупноблочными называют здания, стены которых возводят из крупных камней (блоков) массой от 0,3 до 3,0 т и более, В этих зданиях все другие конструктивные элементы также выполняют из круптюразмерных элементов и деталей.

Материалом для изготовления блоков служат легкие бетоны (керамзитобетон, шлакобетон, ячеистый бетон и др.), а также местные материалы (ракушечники, туфы), которые выпиливают на карьерах. Крупные блоки изготовляют также из кирпича. Основной формой крупного блока является прямоугольный параллелепипед

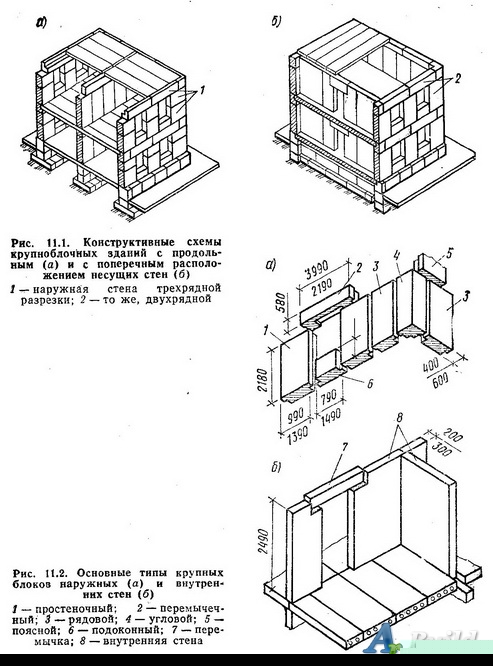

Наиболее оптимальной для зданий из крупных блоков является конструктивная схема с продольными несущими внутренними и наружными стенами. Эта схема позволяет применять однотипные железобетонные крупноразмерные настилы, которые укладывают поперек здания, опирая их на внутренние и наружные пролольные стены. Эти настилы служат также горизонтальными диафрагмами жесткости. Таким образом, блоки наружных стен выполняют несущие и ограждающие функции. Их толщина определяется теплотехническим расчетом с учетом климатических условий. Нашли применение также здания с поперечными несущими стенами.

Для снижения массы блоков в них иногда устраивают цилиндрические вертикальные пустоты. Для обеспечения монтажа блоков в их тело закладывают специальные монтажные петли. Для жилых зданий с высотой этажа 2,8 м при двухрядной разрезке стен высоту простеночного блока принимают 2180 мм, ширину990, 1190, 1390, 1590, 1790 мм. Высота перемычных блоков 580 мм, ширина 1980, 2380, 2780 и 3180 мм; высота подоконных блоков 840 мм и ширина 990, 1190, 1790 и 1990 мм.

Блоки внутренних стен обычно принимают 300 мм с вертикальными круглыми пустотами, которые также используют в качестве вентиляционных каналов. Высота вертикальных блоков внутренних стен 2180 мм, горизонтальных (поясных)—340 мм,  ширина   1190,   1590  и 2390 мм. Высота внутренних блоков с вентиляционными и дымовыми каналами 2780 мм.

Объемными блоками называют крупные железобетонные коробки, представляющие отдельные помете! ш я или квартиры и изготовляемые в заводских условиях (рис. 13.1). При изготовлении блоков в заводских условиях выполняют также все работы по отделке и внутреннему оборудованию помещений. Объемные элементы применяют для возведения жилых домой, гостиниц, пансионатов и других зданий с одинаковой комнатной структурой.

Изготовленные на заводе объемные блоки, полностью подготовленные к эксплуатации, доставляют специальными транспортными средствами на строительную площадку, где их монтируют (рис. 13.2). Опыт строительства зданий из объемных блоков показывает, что можно достичь значительного повышения качества строительных работ, сокращения стоимости строительства и расхода материалов, повышения производительности труда и сокращения сроков монтажа на строительной площадке по сравнению с крупнопанельными примерно в 5...6 раз. При этом около 85% всех работ по возведению здания переносится в заводские условия. В настоящее время строительство зданий из объемных блоков перешло из стадии массового экспери* ментирования к массовому поточному строительству.

П о способу изготовления объемные блоки бывают составные из отдельных панелей и монолитные(рис. 13.3). Составные блоки изготовляют из крупноразмерных панелей и делят на каркасные и бескаркасные. Каркасные блоки состоят из каркаса (стоек и ригелей), навесных панелей и плит полов. Бескаркасные собирают в специальных кондукторах из отдельных панелей и затем соединяют между собой путем сварки закладных деталей. По конструктивной схеме дома из объемных блоков условно подразделяют на три типа; блочные, панельно-блочные и каркасно-блочные (рис. 13.4). При блочной схеме дома состоят из отдельных блоков, устанавливаемых рядом и друг на друга. Эта схема наиболее нн-дустриальна, так как позволяет ббльшую часть работ перенести в заводские условия. Недостатком этой схемы является наличие двойных внутренних стен и перекрыши, т. е. неоправданный расход материалов.

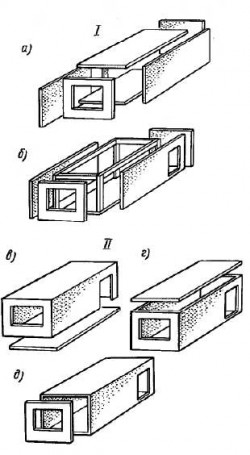

Рис. 13.3. Типы объемных блоков по способу изготовления: I— составные, II - монолитные, а — бескаркасный, б — каркасный, е — монолитный блок типа «колпак», г — то же, типа «стакан», д — то же, без торцовой наружной стены

Рис. 13.4 Конструктивные схемы зданий из объемных блоков: а — блочная, 6 — панельно-блочная, в — каркасно-блочная

При панельно-блочной схеме наряду с блоками применяют панели, которые позволяют получать однослойные стены. Для этой схемы характерным является необходимость производства более половины отделочных работ на строительной площадке. Каркасно-блочные схемы представляют собой сочетание каркаса из стоек и ригелей и объемных блоков, опирающихся на каркас. Учитывая то, что каждый блок воспринимает незначительные нагрузки, их можно изготовлять из легких материалов. Однако для зданий с этой схемой характерным является увеличение числа монтажных элементов, причем резко отличающихся по своим массе и габаритам. Учитывая изложенное, наиболее предпочтительными   являются   блочные   схемы.

Узлы объемных блоков (рис. 13) рекомендуется проектировать так, чтобы максимально увеличить площадь опирания элементов, но при этом исключить или по возможности уменьшить влияние геометрических эксцентриситетов, возникающих от несоосности геометрических центров горизонтальных сечений стен и приложения вертикальных нагрузок в швах. Толщину растворных швов рекомендуется принимать равной 20 мм.

Рис. 13. Горизонтальные стыки объемно-блочных зданий

а — блоки типа «лежащий стакан»; б ¾ блок типа «колпак»; 1 ¾ уплотняющая прокладка; 2 — утепляющий элемент; 3 — раствор; 4 — стенка блока типа «колпак»; 5 ¾ наружная стеновая панель; 6 ¾ стена блока типа «лежащий стакан»; 7— арматурные сетки; 8 — уплотнитель стыка
