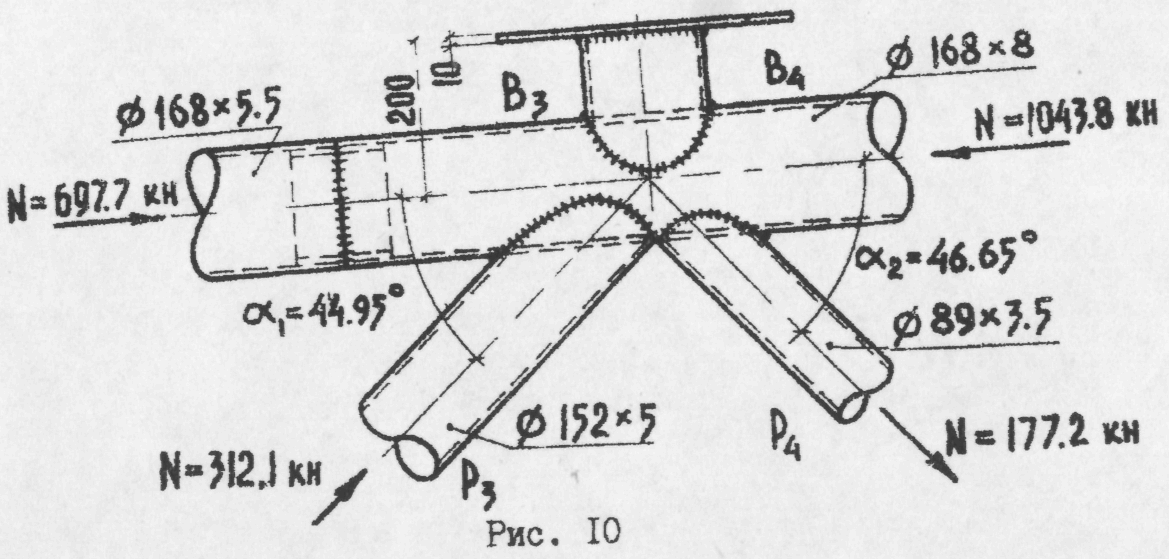

4.2.1. Промежуточный узел фермы с заводским стыком верхнего пояса, рис. 10
Таблица12
Исходные данные
Материал фермы |
09Г2С гр.1 |
Сварочная проволока |
Св08 А |
Расчетные характеристики |
|
угловых швов |
|
опорного фланца |
|
Сварка полуавтоматическая |
=0,9 |
Прочность шва,
прикрепляющего раскоса
без разделки кромок к верхнему поясу
по приближенной формуле, равна:
=
*
= 0,9*0,5*63*18*0,85 = 433,7 кН > N=312,1 кН,
где
= 0,85 – коэффициент условий работы шва;
= π*а
=3,14*15,2(
)
-
] = 62,96
63см
ξ = 1,084 – определяется по табл. 13.
Таблица 13
α/D |
0,2 |
0,5 |
0,6 |
0,7 |
0,75 |
0,8 |
0,85 |
0,9 |
0,93 |
1 |
ξ |
1 |
1,01 |
1,02 |
1,03 |
1,04 |
1,05 |
1,06 |
1,08 |
1,12 |
1,22 |
=0,5 см – принимается равным толщине
стенки раскоса.
Прочность шва,
прикрепляющего раскос
к верхнему поясу, равна:
= * = 0,9*0,4*33,8*18*0,85 = 136,2 кН > N=177,2 кН,
где
= 3,14*8,9*
.
Заводской стык верхнего пояса выполняют стыковым швом с применением подкладного кольца. Расчет шва не производится, так как он работает на сжатие.
4.2.2. Укрупнительный стык нижнего пояса фермы на монтажной сварке, рис.2
Стык осуществляется с помощью парных накладок. Толщину накладки принимают t=10мм, число лепестков – n =4, размер лепестка – α= 140мм.
Длина сварного шва, соединяющего накладки с нижним поясом равна:
2*n*
=2*4*
=122,6
cм.
Несущая способность шва:
= * = 0,7*0,6*122,6*18*1,0 = 1235,7 кН > N=1074,1 кН,
где =0,7 – ручная сварка.

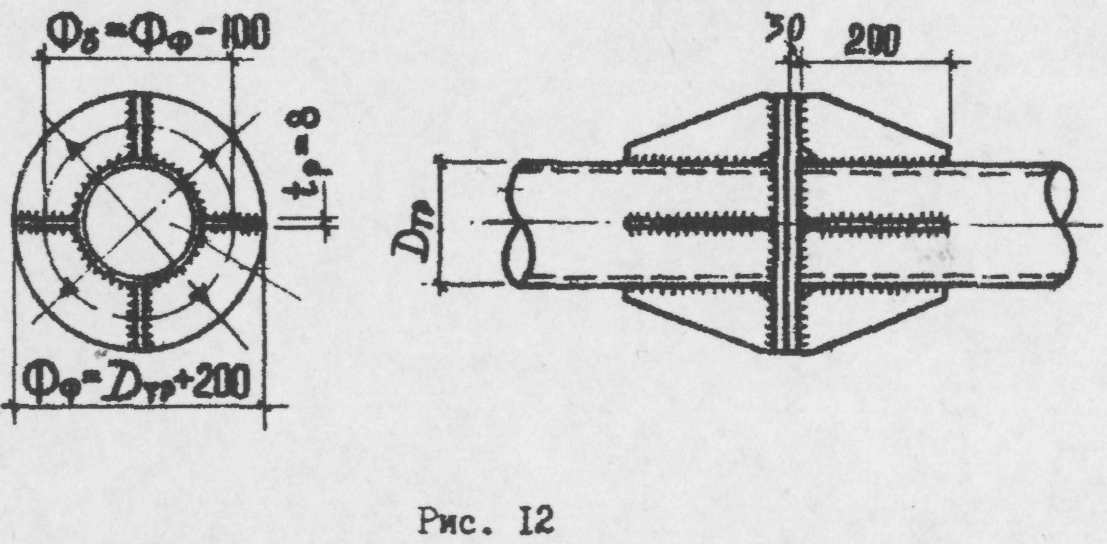

4.2.3. Укрупнительный стык нижнего пояса на высокопрочных болтах, рис.12
Определим необходимое количество болтов. Во всех случаях соединение выполняют на высокопрочных болтах диаметром 24мм из стали 40Х с наименьшим временным сопротивлением
=1100 МПа и усилением предварительного
натяжения каждого болта 23кН. Количество
болтов в соединении может быть: 4, 6, 8,
12.
Расчетная несущая способность одного болта:
77*3,52=271
кН,
где
= 3,52
,
- площадь сечения болта нетто;
= 0,7*
= 0.7*1100 = 770 МПа = 77 кН/
.
Количество болтов
n=
Проверим несущую способность угловых швов, прикрепляющих фланец к трубе и ребрам:
*
*
*
[
*
* В +
* 2 * n (10-5) ] ≥ N,
где n – количество ребер;
= 200 МПа = 20 кН/
0,9 *20*[0,8*3,14*15,9+0,8*2*4* (10-5) ] = 1525,3 кН > 1074,1
кН.
Прочность обеспечена.

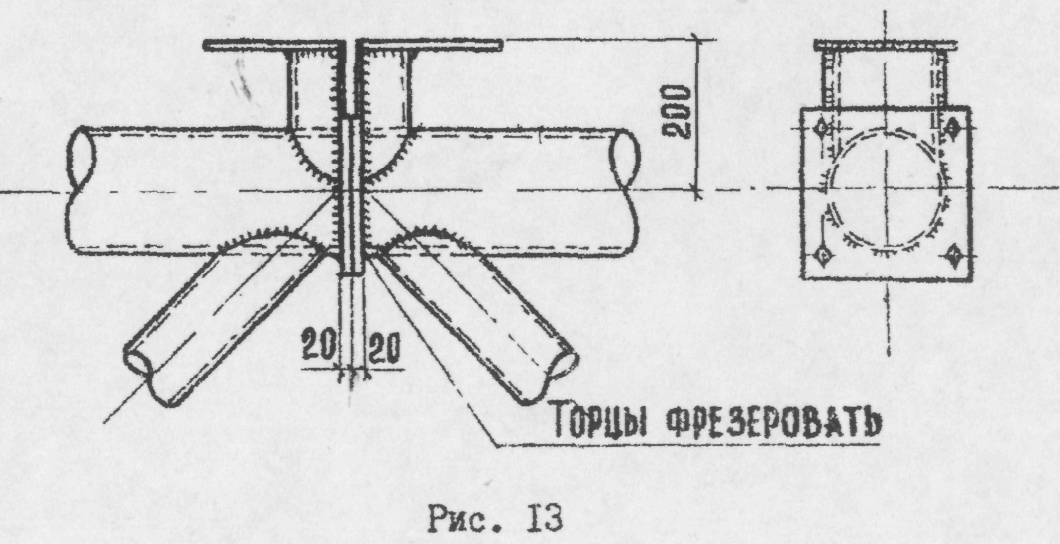

4.2.4. Монтажный стык верхнего пояса, рис.13
Монтажный стык верхнего пояса осуществляется с помощью фланцев на болтах. Торцы труб перед установкой фланцев фрезеруют. Соединительные угловые швы назначают минимальной толщины. Расчет стыка не производят.

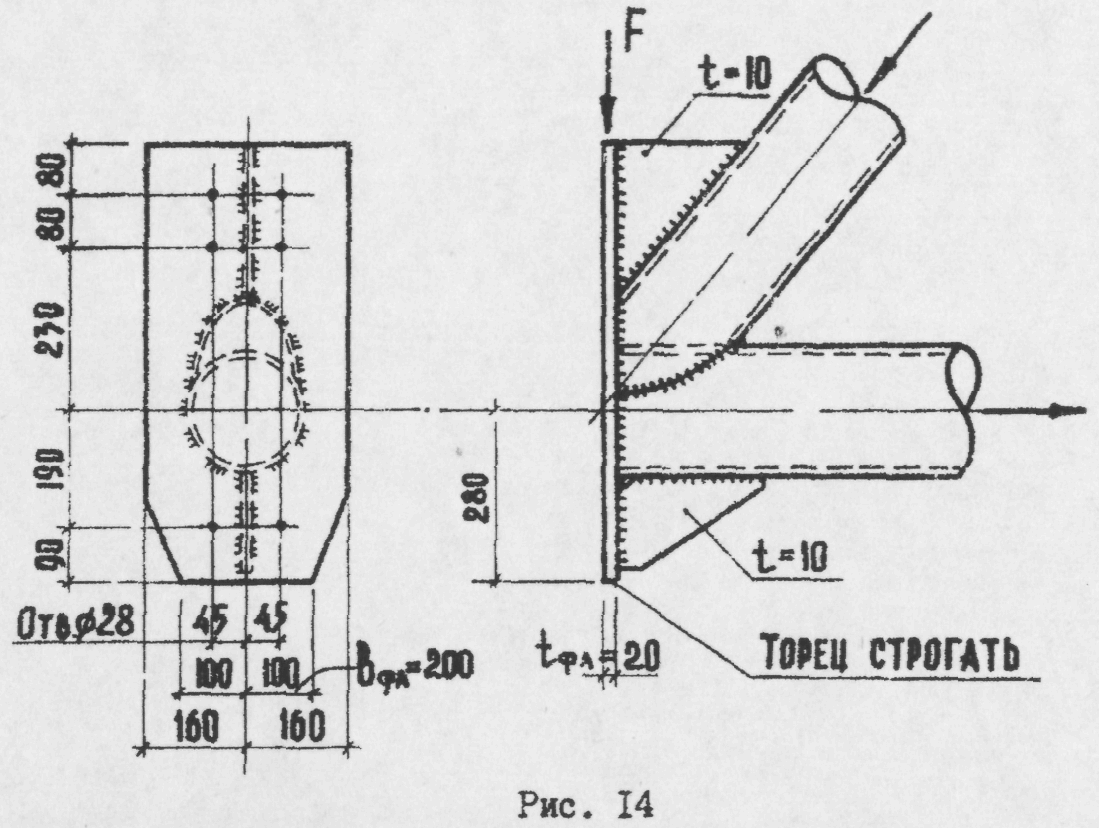

4.2.5. Опорный узел, рис.14
Опорная реакция F = 413,1 кН воспринимается опорным фланцем. Проверка опорного фланца на смятие
δ =
=
= 10,32 кН/
4.3. Расчет узлов ферм из гнутосварных труб и двутавров

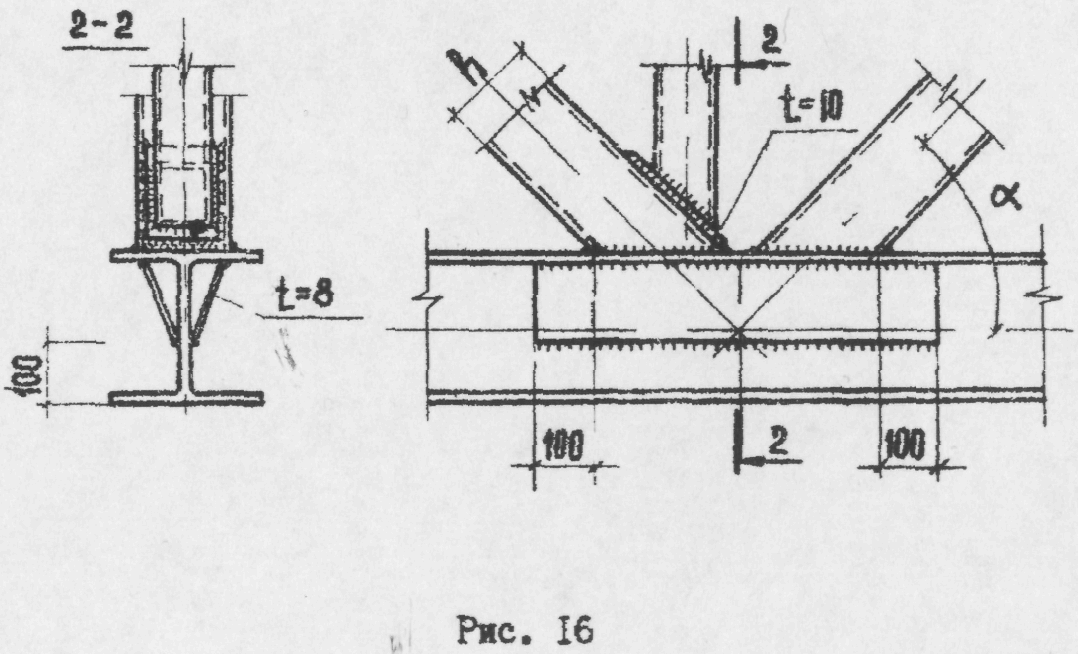

4.3.1. Промежуточный узел фермы, рис.15, 16
Прикрепление
стержней решетки к поясам впритык
выполняют сварными швами с проверкой
их несущей способности
(N – усилие в раскосе).
Расчет производят аналогично расчету узлов фермы из круглых труб, где длину сварных швов, прикрепляющих раскосы к поясам, определяют по формуле:
где b и h – поперечные размеры прикрепляемого раскоса.
4.3.2. Укрупнительный стык нижнего пояса.

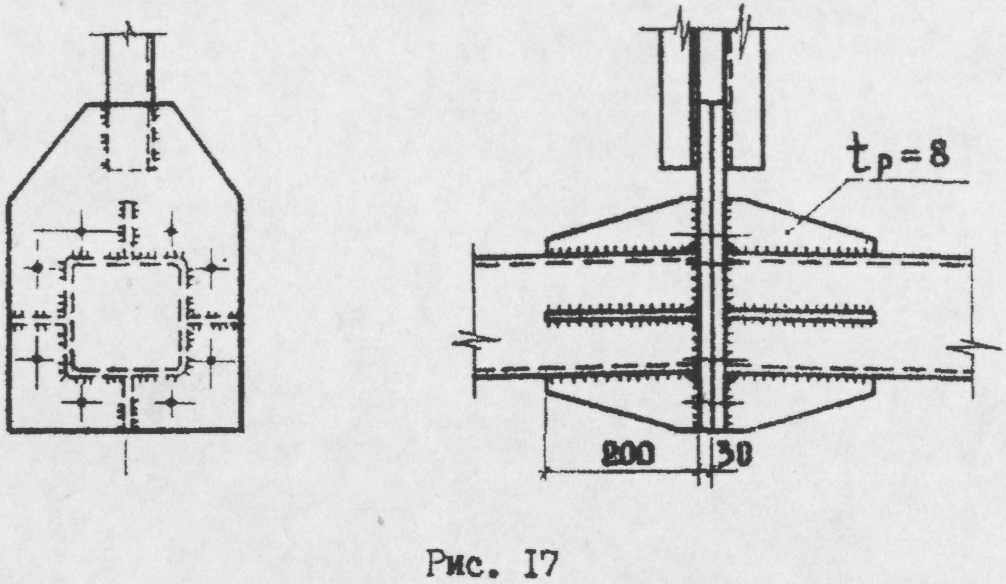

Укрупнительный стык нижнего пояса ферм из гнутосварных труб выполняют на высокопрочных болтах, стягивающих фланцы, рис.17. Расчет производят аналогично пункту 4.2.3.

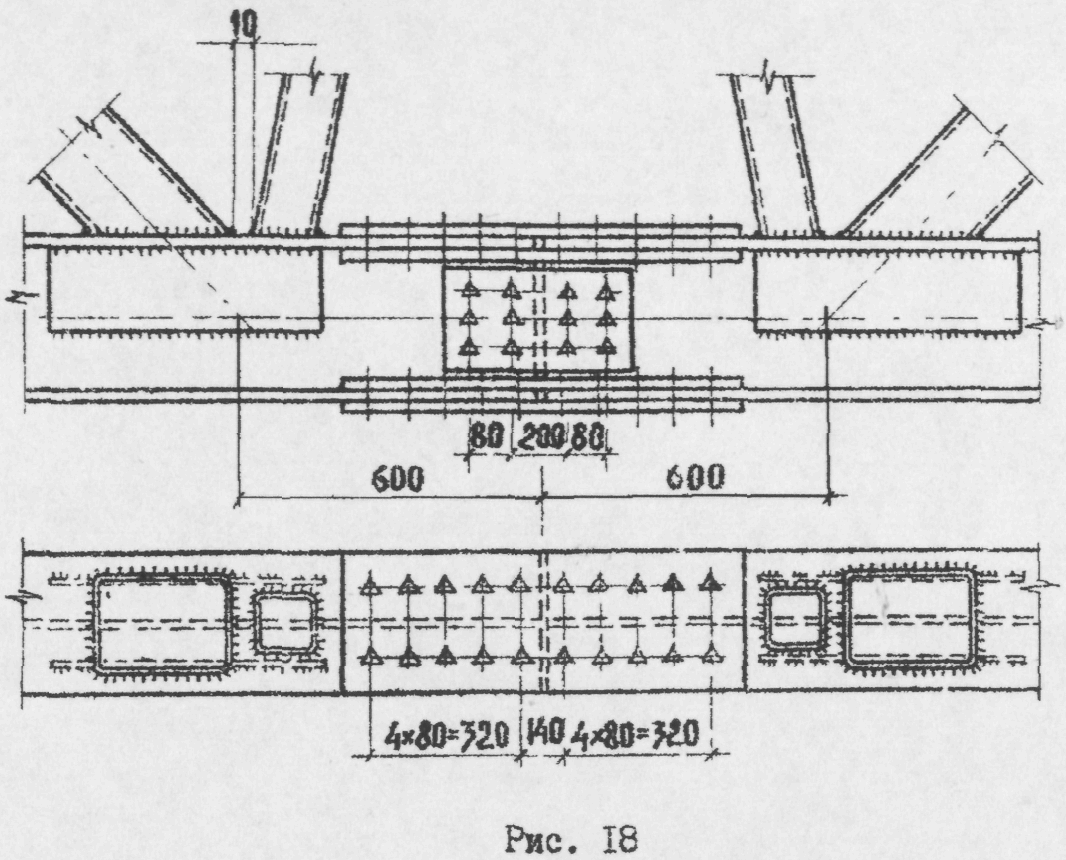

В фермах с поясами из двутавров укрупнительный стык выполняют на высокопрочных болтах с помощью накладок, рис.18. Количество болтов с каждой стороны стыка определяют по формуле:
n=
,
где N – усилие в поясе
= 1,0;
- расчетная несущая способность одной
поверхности трения соединяемых элементов,
стянутых одним болтом.
Для болта диаметром 20мм из стали 40Х при газопламенном способе обработки поверхности
= 66 кН
