4. Расчет узлов ферм
4.1. Расчет узлов ферм из уголков и тавров

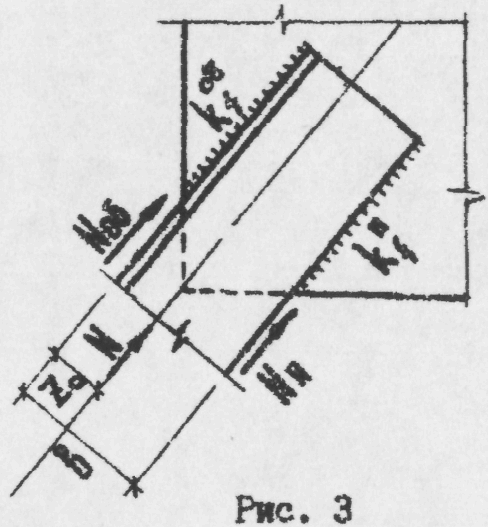

Прикрепление стержней решетки из парных уголков к узловым фасонкам или непосредственно к поясам ( в фермах из тавров ) выполняется угловыми швами и рассчитывается на усилие N, действующее в прикрепляемом стержне. Это усилие распределяется между швами по перу и обушку уголка, рис. 3.
Где:
– приближенно принимают:
0,3 - для разнобоких уголков;
0,35 - для неравнобоких, прикрепляемых узкой полкой.
Длину швов определяют по формулам:
По перу:
По обушку:
Толщины
швов
и
принимают по табл. 28. Размеры фасонок
определяют исходя из конструктивных
требований и длин сварных швов, соединяемых
в узле элементов (см. с. 52÷53).
4.1.1. Промежуточный узел фермы с заводским стыком верхнего пояса.
Таблица 11
Исходные данные
Наименование |
Пояса из уголков |
Пояса из тавров |
Материал стропильной фермы |
09Г2С |
09Г2С |
Материал фасонок |
18 Гпс |
18 Гпс |
Толщина фасонки (см. табл. 5) |
|
Принимается по толщине стенки тавра |
Сварка полуавтоматическая |
|
|
Сварочная проволока |
СВ08А |
СВ08А |
Коэффициент условий работы |
γc=1,0 |
γc=1,0 |
Расчетные характеристики: |
|
|
|
||
|
||
|
Стык пояса смещен
в панель с меньшим усилием (
);
при этом величину смещения принимают
в пределах 300 - 500 мм в фермах из уголков,
и не менее 500 мм в фермах с поясами из
тавров.
В ферме из уголков горизонтальные полки поясов перекрывают на стыке двумя накладками, вертикальные полки - фасонкой:

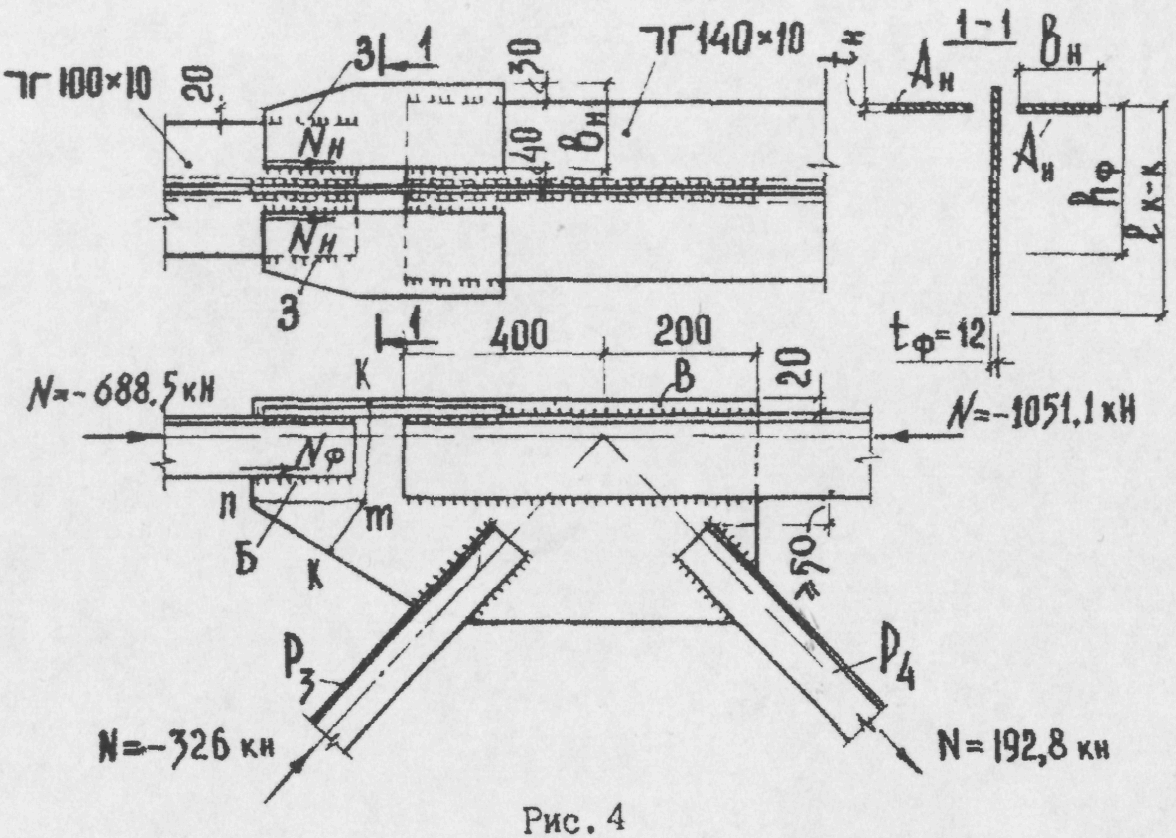

Размеры накладок и фасонки подбирают из условия их равно - прочности с перекрываемыми полками, рис. 4:
а)
Принимаем:
Принимаем 0,8см,
;
Определяем минимальную высоту включаемого в расчет сечения фасонки:
.
Прочность стыка в предположении центрального нагружения его силой проверяют по формуле:
В фермах с поясами из тавров полки перекрываются одной накладкой, а стенки соединяются вставкой из листа толщиной, равной большей из толщин стенок соединяемых тавров.

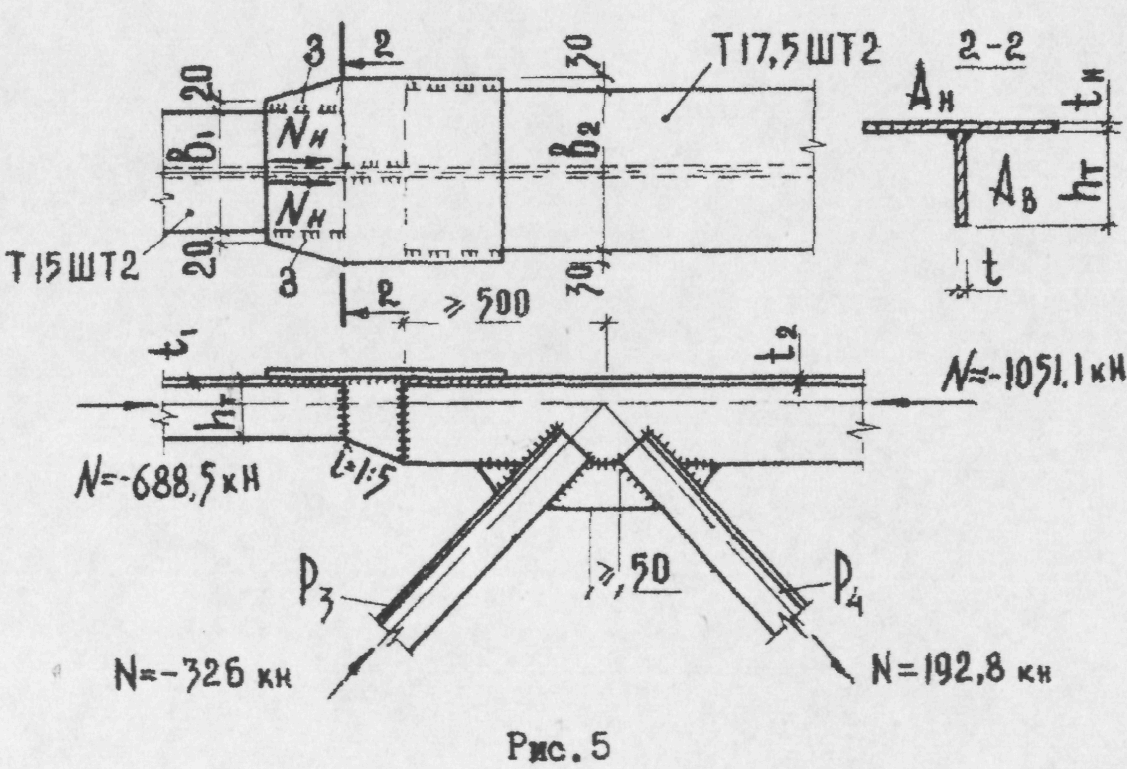

Размеры накладки и вставки подбирают из условия равно - прочности, рис. 5:
а)
б)
где
Принимаем
равное 9 мм;
Прочность стыка проверяем по формуле:
Швы "3" прикрепления горизонтальной полки пояса к накладке рассчитывают по расчетному усилию, воспринимаемому накладкой .
Из уголков |
Из тавров |
Принимаем
Принимаем
|
Принимаем
Принимаем
|
Прочность фасонки и вставки проверяют, исходя из следующих условий:
Из уголков |
Из тавров |
Размер
|
Вертикальная вставка прикрепляется к стенкам тавров стыковыми швами и ее прочность не проверяется |
