Особенности устройства пути в кривых участках
В кривых участках устройство пути имеет ряд особенностей, основными из которых являются возвышение наружного рельса над внутренним, наличие переходных кривых, уширение колеи при малых радиусах, применение укороченных рельсов на внутренней рельсовой нити, усиление пути, увеличение расстояния между осями путей в круговых кривых двух- и многопутных линий в соответствии с требованиями габарита. Возвышение наружного рельса предусматривается при радиусе кривой 4000 м и менее для того, чтобы нагрузка на рельсовые нити была примерно одинаковой с учетом действия центробежной силы. Величина возвышения зависит от массы поезда, скорости движения и радиуса кривой. Согласно ПТЭ максимальное возвышение наружного рельса в кривой составляет 150 мм. Наличие переходных кривых связано с необходимостью плавного сопряжения кривой с примыкающей прямой как в плане, так и в профиле пути. Уширение колеи обеспечивает вписывание подвижного состава в кривые. Поскольку колесные пары закреплены в раме тележки таким образом, что в пределах жесткой базы они всегда параллельны друг другу, в кривой только одна колесная пара может расположиться по радиусу, а остальные находятся под углом к нему. Это требует увеличения зазора между гребнями колес и рельсами во избежание заклинивания колесных пар. ПТЭ установлены следующие нормативные значения ширины колеи в кривых в зависимости от радиуса кривой: Радиус кривой, м..................Не более 299 300...349 350 и более Ширина колеи, мм................ 1535 1530 1520 Укладка укороченных рельсов во внутреннюю рельсовую нить необходима для исключения разбежки стыков. Поскольку внутренняя нить в кривой короче наружной, применение рельсов одинаковой длины вызвало бы забегание стыков вперед на внутренней нити. Для предотвращения разбежки стыков каждому радиусу кривой должна соответствовать своя величина укорочения рельса. В целях унификации установлены стандартные укорочения рельсовых звеньев длиной 25 м — 80 и 160 мм.

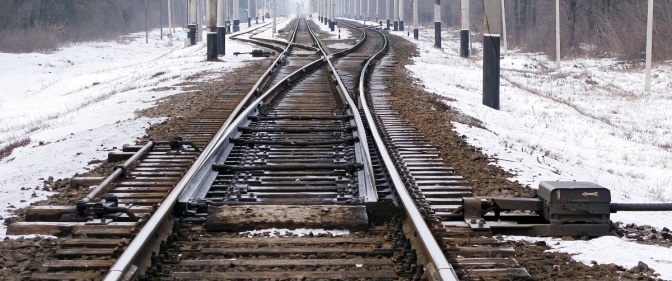

Стрелочные переводы
Переход подвижного состава с одного пути на другой обеспечивают устройства по соединению и пересечению путей, относящиеся к их верхнему строению. Соединение путей друг с другом осуществляют стрелочными переводами, а пересечение путей — глухими пересечениями. Применяя стрелочные переводы и глухие пересечения, создают соединения путей, называемые стрелочными улицами и съездами.

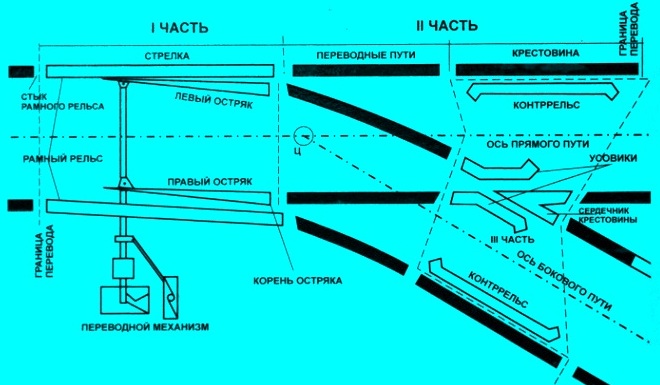

В зависимости от назначения и условий соединения путей различают одиночные, двойные и перекрестные стрелочные переводы. Одиночные переводы подразделяют на обыкновенные, симметричные и несимметричные. Обыкновенный стрелочный перевод, служащий для соединения двух путей, может быть право- или левосторонним. Он применяется при отклонении бокового пути от прямолинейного в ту или иную сторону. Этот вид переводов наиболее распространен. В состав стрелочного перевода входят собственно стрелка, крестовина с контррельсами, соединительная часть, расположенная между ними, и переводные брусья. Стрелка включает в себя два рамных рельса, два остряка, предназначенные для направления подвижного состава на прямой или боковой путь, и переводной механизм.
Остряки соединяют друг с другом поперечными стрелочными тягами, с помощью которых один из них подводится вплотную к рамному рельсу, в то время как другой отводится от другого рамного рельса на расстояние, необходимое для свободного прохода гребней колес. Перевод остряков из одного положения в другое осуществляется специальными стрелочными приводами через одну из тяг, а в пологих стрелочных переводах, остряки которых имеют значительную длину, — через две тяги и более. В приводе имеется устройство, запирающее остряки в том или ином положении и контролирующее их плотное прилегание к рамным рельсам. Тонкая часть остряка называется острием, а другой его конец — корнем. Корневое крепление обеспечивает поворот остряков в горизонтальной плоскости и соединение с примыкающими к ним рельсами. Крестовина состоит из сердечника, двух усовиков и желобов. Она обеспечивает пересечение гребнем колес рельсовых головрк, а контррельсы направляют гребни колес в соответствующие желоба при прохождении колесной пары по крестовине. Точка пересечения продолжения рабочих граней сердечника крестовины называется ее математическим центром, а самое узкое место между усовиками — горлом крестовины. Угол а, образуемый рабочими гранями сердечника, называется углом крестовины. Наиболее важным параметром стрелочного перевода является марка крестовины. В зависимости от назначения пути используют стрелочные переводы с крестовинами, имеющими следующие марки:
На железных дорогах широко применяется стрелочный перевод усиленной конструкции с литой крестовиной марки 1/11 и гибкими остряками, допускающий движение поездов по прямому пути со скоростью до 160 км/ч. Существующие переводы пологой марки 1/18 применяют на маршрутах следования поездов при отклонении их с главного пути на боковое направление, где скорость движения составляет 80 км/ч. На линии Москва—Санкт-Петербург используют стрелочные переводы с крестовиной марки 1/11, предназначенные для движения пассажирских поездов по прямому пути со скоростью 200 км/ч. Конструктивной особенностью этого перевода является наличие крестовины, имеющей гибкий подвижной сердечник). В рабочих положениях такой сердечник плотно прилегает к соответствующей боковой грани усовика крестовины, благодаря чему образуется непрерьгоная поверхность катания для колес подвижного состава.
Распространенными устройствами для соединения путей являются съезды. В зависимости от расположения соединяемых путей съезды бывают обыкновенные, перекрестные и сокращенные. Обыкновенный съезд состоит из двух одиночных стрелочных переводов и соединительного пути, укладываемого между корнями их крестовин. Перекрестный, или двойной, съезд представляет собой пересечение двух одиночных съездов. Он имеет четыре стрелочных перевода и глухое пересечение, помещаемое между корнями крестовин. Такие съезды укладывают в стесненных условиях, когда для последовательного расположения двух одиночных съездов нет участка достаточной длины. При устройстве перекрестных съездов, а также в местах, где пути пересекаются, но перевод подвижного состава с одного из них на другой не осуществляется, выполняют глухие пересечения под прямым или острым углом. На магистральных железных дорогах получили широкое распространение глухие пересечения под острым углом с применением крестовин марок 2/9 и 2/11. Эти пересечения состоят из четырех крестовин с контррельсами, из них две крестовины острые и две тупые. У прямоугольных пересечений все крестовины одинаковые. Путь, на котором последовательно расположены стрелочные переводы, ведущие на параллельные пути, называется стрелочной улицей. Это устройство дает возможность перемещать подвижной состав на любой из соединяемых путей. Обычно стрелочные улицы объединяют группы путей одного назначения в парки. В зависимости от расположения по отношению к основному пути и угла наклона стрелочные улицы бывают разных видов.
