Реле рекуперации

В момент перехода на рекуператив­ное торможение, например, двух тяговых двигателей, соединенных последовательно, суммарная электродвижущая сила должна быть близка к напряжению контактной сети. Если это условие не будет выполнено, то, как уже отмечалось, через тяговые двигатели пойдет недопустимо большой ток. Чтобы этого избежать, на восьмиосных электровозах используют реле рекуперации, которые автоматически присоединяют тяговые двигатели к контактной сети, когда их суммарная эдс равна еапряжению контактной сети.  Реле РР включают таким образом (рис. 103), что если суммарная э. д. с. тяговых двигателей значительно отличается от напряжения контактной сети, через его обмотку проходит ток и якорь реле притянут к сердечнику. Контакт 1, введенный в цепь тяговых двигателей, разомкнут. Машинист, перемещая тормозную рукоятку контроллера, изменяет э. д. с. тяговых двигателей. Когда разница между нею и напряжением контактной сети составит 80—100 В, якорь реле отпадет, контакт 1 замкнется. Резистор ограничивает ток в цепи реле.

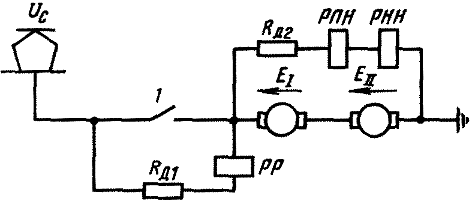

Рис. 103. Схема включения реле

Реле повышенного и низкого напряжения

Напряжение в контактной сети изменяется в довольно широких пределах. Поэтому электрическое оборудование электровозов постоянного тока рассчитывают на работу при максимальном напряжении 4000 В. В процессе рекуперативного торможения на токоприемнике напряжение может превысить это значение и вызвать пробой изоляции либо круговой огонь на коллекторах тяговых двигателей или вспомогательных машин. Чтобы предотвратить это, на электровозах устанавливают реле повышенного напряжения РПН. Включают его по схеме, показанной на рис. 103. При напряжении более 4000 В якорь   реле   РПН  притягивается,   его контакты замыкают цепь светового сиг­нала на пульте машиниста и производят переключения, в результате которых уменьшается ток возбуждения генератора преобразователя. Если электровоз работал в тяговом режиме и в контактной сети по каким-либо причинам напряжение превысило 4000 В, то реле отключает цепи ослабления возбуждения тяговых двигателей. Наблюдаются и кратковременные понижения напряжения в контактной сети, например, при непродолжительном отключении ближайшей к электровозу тяговой подстанции. Контактная сеть в это время питается от далеко расположенных подстанций. Резкое повышение (бросок) напряжения при включении подстанции может вызвать опасные для электровоза броски тока и силы тяги. Чтобы предупредить машиниста о понижении напряжения, на электровозах устанавливают реле пониженного напряжения РНН (см. рис. 103), которые при определенном напряжении включают световой сигнал. Машинист в этом случае принимает необходимые меры, например включает в цепь тяговых двигателей пусковые реостаты или отключает их. Кроме рассмотренных, имеются и другие устройства, защищающие оборудование электровозов при ненормальных режимах. Так, на электровозах ВЛ10 устанавливают малогабаритный быстродействующий           выключатель БВЭ-ЦНИИ, обеспечивающий совместно с дифференциальными реле защиту вспомогательных цепей. На электрово­зах ВЛ11, ВЛ8 и ВЛ23 с этой целью применяют дифференциальные реле и специальный контактор вспомогательных цепей (КВЦ).
