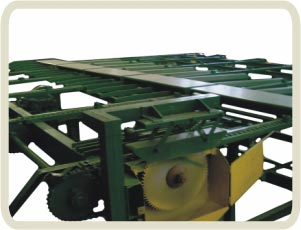

Торцовочная линия проходного типа пт-1у.

Данная торцовочная линия предназначена для чистовой торцовки обрезных досок в стандартный размер по длине.

Преимущества:

 Минимальные энергозатраты при эксплуатации;

 высокая надежность составных узлов конструкции;

 простота обслуживания;

 монтаж линии возможен на полу или подрамнике.

Технические характеристики:

Наименование характеристики

Значение характеристики

Размеры обрабатываемого пиломатериала: - ширина, мм - толщина, мм - длина, м

50...225 19...75 2...6,2

Производительность, досок/мин

12

Диаметр пил, мм.

400

Установленная мощность, кВт

9

Габаритные размеры, м: -ширина -длина -высота

6,4 6,9 1,2

Масса, кг

2900

Особенности устройства

Делится на три части при перевозке.

Измерительная система Weinig OptiControl

Предназначена для измерения инструмента, сохранения размеров профиля, передачи данных на продольно-фрезерный станок, что помогает снизить издержки путем сокращения времени на настройку станка. При заточке инструмент изменяется, что приводит к более трудоемкой и  продолжительной по времени  настройке станка, которая определяется методом   пробных тестирований. Измерительная станция OptiControl фирмы Weinig решает эту проблему и доводит до совершенства точную настройку  инструментов на соответствующий профиль. С помощью измерительной станции OptiControl  можно измерять  диаметр инструмента (до 300мм) и длину крепления  (до 310мм). Это касается таких  инструментов, как например, строгальные и ножевые профильные головы, фрезы, пильные диски и другие. Как только поток света освещает тот инструмент, который необходимо измерить,  OptiControl автоматически сообщает его размер.

Основные технические характеристики:

Диаметр окружности резания инструмента	0 -300 мм
Длина инструмента	0- 310 мм
Измеряемая ширина макс.	310 мм
Бесконтактное измерение радиуса (R) и высоты (Н) инструмента, значение которых указывается на электронных цифровых индикаторах

Оснащение прибора:  - проектор для оптического измерения значения;  - электронные цифровые индикаторы для измерения  радиуса и высоты инструмента; -  оправка для инструмента Powerlock; - измерительная карта для ввода вручную      позиций инструмента или шпинделя; - подготовка для подключения к ПК; - Powerlock адаптер для традиционного инструмента, диаметр оправки 40 мм.

Преимущества измерительной станции OptiControl:  • меньше подготовительное время • высокая экономия древесины • точность продукта, определена первой заготовкой

Чтобы получить продукцию желаемого качества Ваш оператор станка должен много знать. ПК и операционная система Вайниг LogoCom освобождают Вас от расчетов в уме и делают процесс производства гораздо проще.

Как работает OptiControl:

1. OptiControl показывает Вам истинный размер Вашего инструмента. 2. Вы знаете параметры Вашей заготовки. 3. Данные заготовки и инструмента суммируются и дают установочный размер. 4. С помощью цифрового датчика Вы непосредственно устанавливаете необходимый  размер и вместе с тем настраиваете станок. Машина  готова к старту.  Первая заготовка определена.
