1 Расчет токов короткого замыкания
1.1 Составление схемы замещения прямой последовательности
Для расчета токов КЗ в именованных единицах принимается среднее номинальное напряжение сети Uср.н = 115 кВ.
Сопротивление генератора станции А
Сопротивление трансформатора блока станции А
Сопротивления автотрансформатора подстанции Б
Сопротивления трансформатора ПГ
где напряжения короткого замыкания обмоток
Сопротивление прямой последовательности линии АБ
Сопротивление прямой последовательности одной цепи линии БВ
Сопротивление прямой последовательности линии АГ
Рис. 1. Схема участка сети
Рис. 2. Схема замещения прямой последовательности
Рис 3. Схема замещения нулевой последовательност
1.2 Составление схемы замещения нулевой последовательности
1. Сопротивления нулевой последовательности одноцепных линий:
2. Сопротивления нулевой последовательности двуцепной линии:
1.3 Выбор расчетных режимов и вычисление токов короткого
замыкания
Основные режимы, при которых расчету подлежат все точки КЗ, указанные на соответствующих схемах замещения:
а) максимальный – в работе находятся все генераторы, трансформаторы и линии при максимальном режиме смежной системы;
б) минимальный – отключен один блок на станции А при минимальном режиме работы смежной системы.
Дополнительные расчетные режимы для согласования защит линий, соответствующие максимальным и минимальным токам защит линий и требуемым значениям коэффициентов чувствительности:
а) максимальный режим – отключена и заземлена одна из параллельных линий;
б) максимальный режим – каскадное отключение КЗ у шин подстанций В и Б;
в) то же, что и п.б, но в минимальном режиме;
г) расчетные режимы для согласования защит линий.
Определение токов КЗ для каждой точки производится в следующем порядке:
а) сворачивается схема замещения (прямой последовательности) относительно данной точки КЗ с учетом того, что ЭДС всех источников равны и совпадают по фазе;
б) вычисляется ток КЗ в месте повреждения;
в) полный ток в месте повреждения распределяется по ветвям схемы замещения.

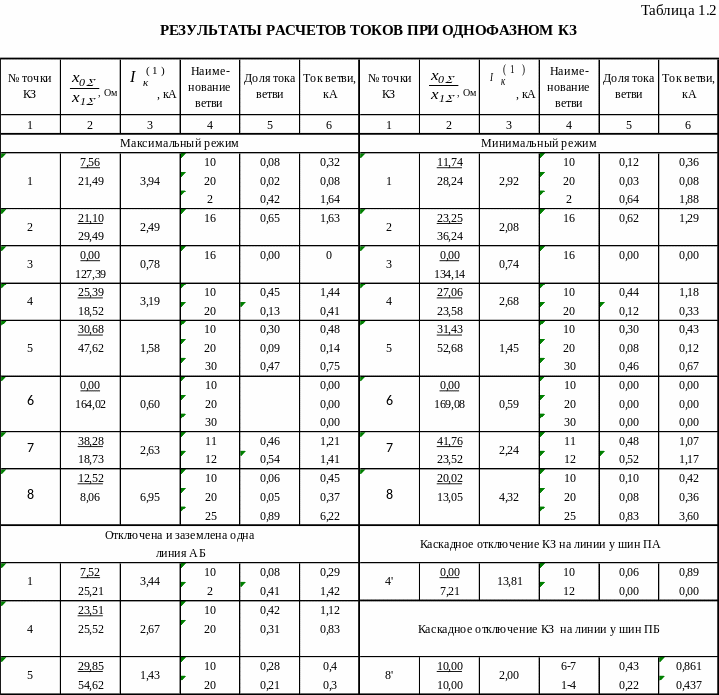

Расчёт токов КЗ производится на ЭВМ в программе TKZ-3000. Результаты расчётов токов при трёхфазном и однофазном коротких замыканиях во всех расчётных режимах сведены в таблицы 1.1 и 1.2. Распечатка результатов расчётов на ЭВМ приводится в приложении А. Несколько заданных точек рассчитываются вручную.
Производится расчет токов КЗ в заданных точках вручную в максимальном режиме при трёхфазном КЗ:
Точка К1:
Полный ток в месте повреждения:
;
Произведем расчет однофазного КЗ в точке К1:
Определяется суммарное сопротивление нулевой последовательности:
Полный ток однофазного КЗ в месте повреждения:
;
Полученный расчет за вычетом погрешности вычисления совпадает с
полученными значениями в программе ТКЗ-3000.

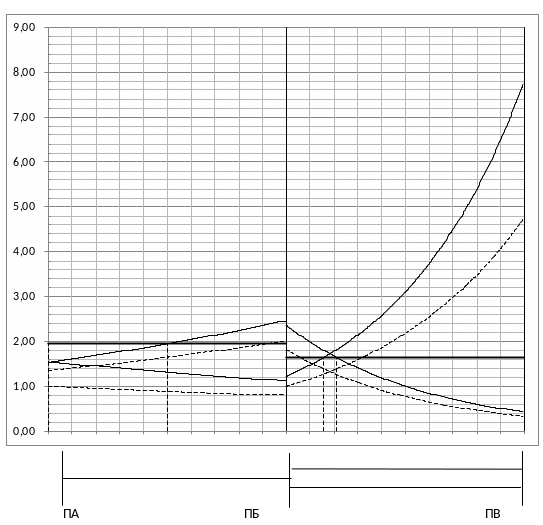

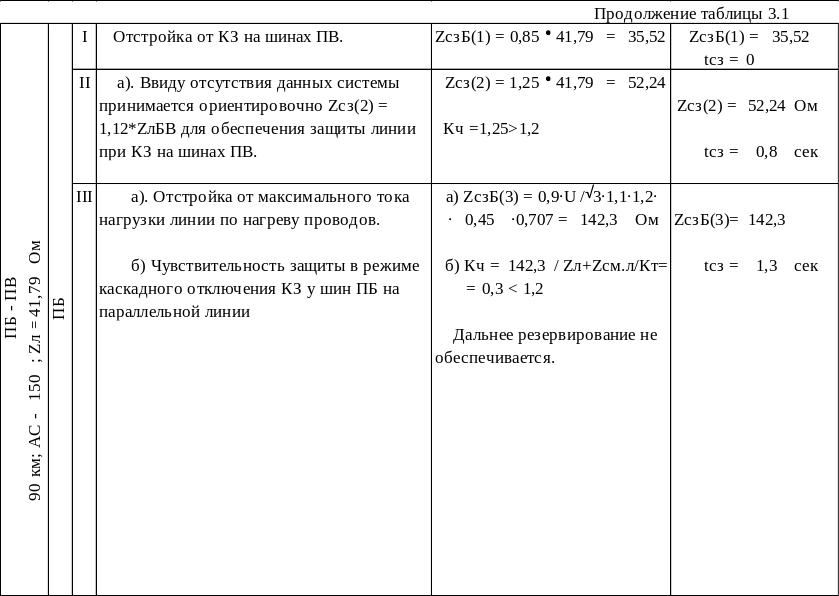

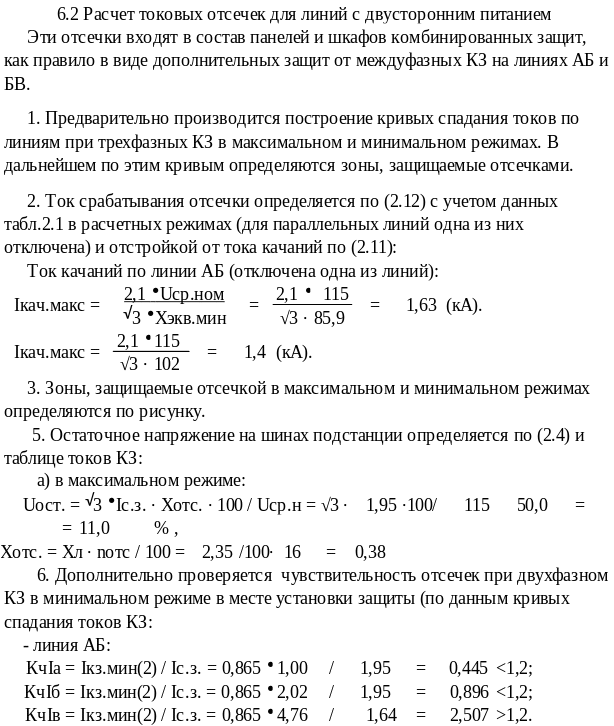

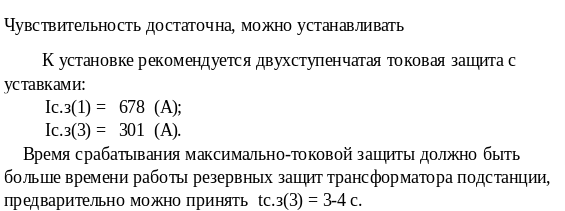

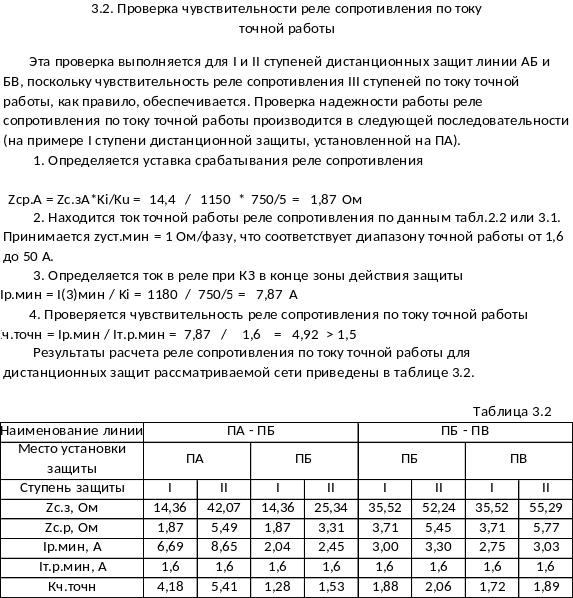

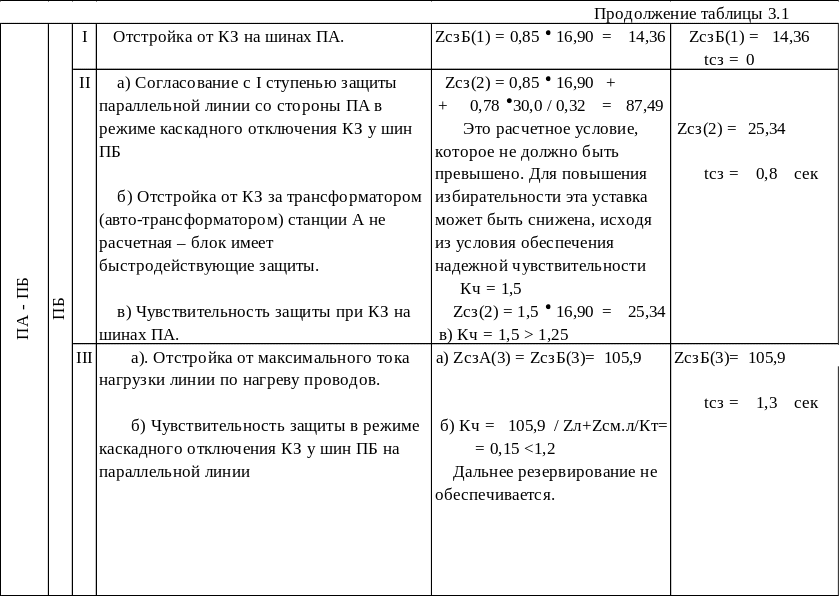

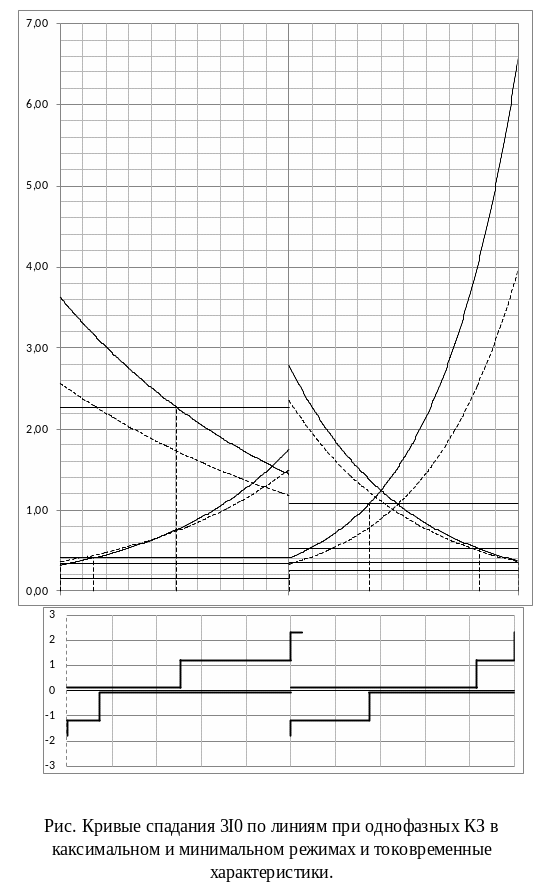

Рис.4. Кривые спадания для трехфазных КЗ на линиях АБ и БВ.
