1.2.3 Разновидности диаграмм
Данные, которые расположены в столбцах или строках, можно изобразить в виде гистограммы. Гистограммы используются для демонстрации изменений данных за определенный период времени или для иллюстрирования сравнения объектов.
В гистограммах категории обычно формируются по горизонтальной оси, а значения — по вертикальной. (Рисунок 22, 23)

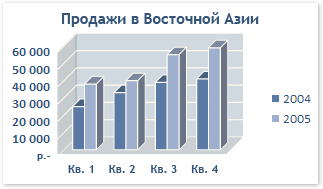

Рисунок 22 – Объемная гистограмма
Рисунок 23 – Плоская гистограмма с группировкой
Гистограммы с группировкой сравнивают значения по категориям и выводят их в виде плоских вертикальных прямоугольников. На объемной гистограмме с группировкой данные отображаются в трехмерном виде. Третья ось значений (ось глубины) не используется.
Сгруппированные гистограммы можно использовать при отображении следующих категорий данных:
диапазоны значений (например, количество элементов).
специфические шкалы (например, шкала Ликерта с масками, такими как «Полностью согласен», «Согласен», «Не знаю», «Не согласен», «Полностью не согласен»).
неупорядоченные имена (например, названия элементов, географические названия или имена людей).
Стоит отметить, что для выбора объемного вида нужно изменить подтип гистограмм выбрав – объемные.
Графики - данные, которые расположены в столбцах или строках, можно изобразить в виде графика. Графики идеально подходят для изображения изменения данных в равных интервалах. На графиках категории данных равномерно распределены вдоль горизонтальной оси, а значения равномерно распределены вдоль вертикальной оси. (Рисунок 24).

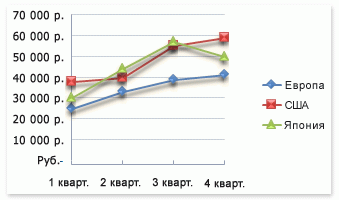

Рисунок 24 – График с маркерами
Рисунок 25 – Объемное изображение графика
Круговые диаграммы - данные, находящиеся в одном столбце или строке, отображаются в виде круговой диаграммы. Круговая диаграмма показывает размер элементов одного ряда данных пропорционально сумме элементов. Точки данных на круговой диаграмме выводятся в виде процентов от всего круга.
Круговые диаграммы рекомендуется использовать, если:
требуется отобразить только один ряд данных.
все значения, которые требуется отобразить, неотрицательны.
почти все значения, которые требуется отобразить, больше нуля.
количество категорий не более семи.
категории соответствуют частям общего круга.
На рисунке 26 отображена объемная круговая диаграмма
Рисунок 26 – Диаграмма продаж
Разрезанная круговая диаграмма показывает вклад каждой величины в общую сумму, также показывая отдельные значения. Разрезанные круговые диаграммы можно представить в трехмерном виде. Допускается изменение настроек разреза диаграммы для всех секторов/отдельных секторов, вручную переместить одиночный сектор разрезанной диаграммы не получится. Если нужно вынести сектор вручную, стоит использовать круговую или объемную круговую диаграммы (Рисунок 27).
Рисунок 27 – Плоская и объемная круговые
разрезанные диаграммы

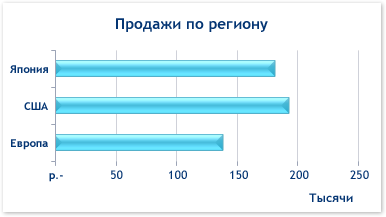

Линейчатые диаграммы - данные, которые расположены в столбцах или строках, можно изобразить в виде линейчатой диаграммы. Линейчатые диаграммы иллюстрируют сравнение отдельных элементов. Рисунок 28.
Рисунок 28–Сравнительная линейчатая диаграмма
Выбор вида диаграммы будет зависеть от конкретной информации и конечного пользователя, который представляет эту информацию в программе MS Excel.
