15. Металлические пролетные строения из прокатных и сварных двутавровых балок. Конструкция и область применения.

Металлические пролетные строения из прокатных двутавровых балок.

Главные балки пакетных пролет­ных строений представляют собой пакеты (блоки) из двутавровых ба­лок одинакового про­филя, соединенных между собой для совместной работы. Пакетные пролетные строения выполняются разрезными. Они из­готавливаются заблаговременно на полевых заводах или одновременно с возведением опор на полигонах (стройдво­рах) восстановительных организаций. Установка пакетных пролетных строений на опоры произ­водится целиком в собранном виде

Количество двутавровых балок в пакете зависит от их профиля, величины пе­ре­крываемого пролета и нагрузки. Обычно в пакет включают до трех балок, рас­положенных рядом, или до шести балок - в два яруса. Более трех балок в ярусе располагать не следует, так как уже в этом слу­чае нагрузка между балками рас­пределяется нерав­номерно: средние балки ока­зываются нагруженными больше, чем край­ние.

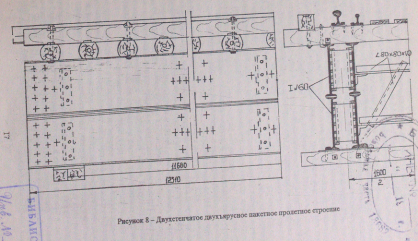

В зависимости от размещения балок в пакетах в один или два яру­са пакетные пролетные строения называются одно- и двухъярусными, а по количеству балок в одном ярусе - одно, двух- и трехстенчатыми

В двухъярусных пакетах балки верхнего и нижнего ярусов соеди­няются сваркой.

Расстояния между осями главных балок одностенчатых пакетных пролетных строений назначается по условиям размещения лапчатых болтов для прикрепле­ния поперечин равным 1,8 м, а для двух- и трехстенчатых пакетов в целях бо­лее равномерного распределения нагрузками между балками в пакетах - 1,6 м.

В одноярусных пакетах балки соединяются между собой следую­щими спо­собами: 1) стягиванием хомутами с постановкой деревянных прокладок между балками; 2) болтами, пропущенными через отверстия в стенках балок и деревян­ных прокладок между ними; 3) стальны­ми сварными диафрагмами, присоеди­няемыми к стенкам балок на бол­тах.

Одноярусные пакеты с соединениями балок на хомутах и болтах объеди-няются в пролетное строение поперечными связями, которые располагаются че­рез 2-3 м по длине пролета. Поперечные связи при таких пакетах делаются деревянными. Брусья в рас­порках связываются между со­бой диагоналями из досок на гвоздях. Продоль­ными связями в этих пролетных строениях служат расположенные, внутри колеи косые уголки, пришитые к поперечинам шурупами (костылями), или косой на­стил из досок. Угол, составляемый уголками или настилом с осью пути, при­мерно равен 45°. Соединение балок в пакет посредством стальных диафрагм более надежно, чем хомутами или болтами, но целесообразно лишь при изготовлении пролетных строений на заводе. Расстояние между диафрагмами обычно принимается рав­ным около 2 м. Балки пакета, соединяемые диафрагмами, ставятся на таком расстоянии одна от дру­гой, чтобы просвет между полками был равен 150-200 мм. Такой размер просвета обеспечивает возмож­ность постановки болтов, прикрепляющих диафрагмы к балкам.

Одноярусные пакеты, балки в которых соединены стальными диаф­рагмами, объединяются в пролетное строение связи в виде стальной горизонтальной фермы, расположенной посередине высоты пакетов. Решетка фермы треуголь­ная, с распорками над опорами. Узлы фермы располагаются в местах постановки диафрагм между балками пакетов. В узлах каждый элемент решетки присоеди­няется одним болтом к го­ризонтальной полке уголкового коротыша, другая полка которого крепится болтами к стенке пакета. Иногда поперечные связи на­д опорами усиливают постановкой второй распорки в уровне нижних поясов ба­лок.

Для соединения двухъярусных балок в пакеты применяются стальные сварные диафрагмы.

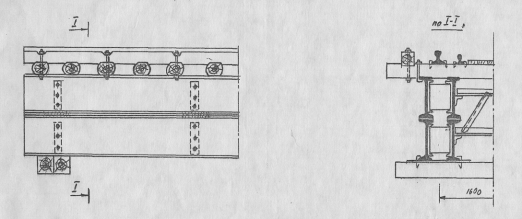

Рисунок 2 ­– Двухъярусное пролетное строение из прокатных двутавровых балок

Пакеты двухъярусных пролетных строений обычно объединяются в пролет­ное строение металлическими продольными и поперечными связями. Продоль­ные связи располагаются в уровне верхних поясов балок второго яруса. При пролетах до 5 м пакетные пролетные строения устанавливаются непосредственно на насадки деревянных опор. При большей величине пролетов или установке на массивные опоры под концы пролетных строений на опорах укладываются опорные брусья.

Металлические пролетные строения из сварных двутавровых балок.

Положительными качествами сварных двутавровых балок являются: возмож­ность их изготовления при относительно несложном оборудовании; вы­годно подоб­ранные размеры сечений; более полное использование рабо­ты стали в балке бла­годаря отсутствию начальных напряжений, возника­ющих при прокате широко­полочных балок. Позволяет в 1,5-2,0 раза умень­шить вес главных балок (

Разаработаны типовые проекты сортамента сварных ши­рокополочных двутавровых балок из стали М16С и пролетных строений из них для временных железнодорожных мостов. Такие же проекты состав­лены с при­менением низколегированной стали 15ХСНД.
