10.3. Фрезеры

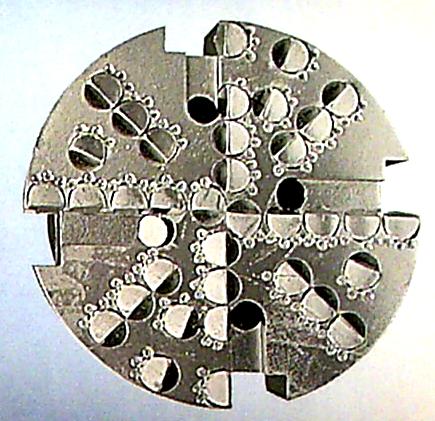

Рис. 10.4. Фрезер забойный торцовый

Для торцевания верхних концов оставленных в скважине труб, а также для расфрезеровывания металлических предметов на забое используются фрезерные инструменты. Рассмотрим основные инструменты на примере выпускаемых НПП "Буринтех". На рис. 10.4 показан фрезер типа ФЗ (фрезер забойный), торцовая плоская рабочая поверхность которого оснащена клиновыми твердосплавными зубками. На торце выполнены канавки и отверстия для прохода бурового раствора.

На рис. 10.5 показан фрезер типа ФК (фрезер кольцевой), предназначенный для офрезеровывания прихваченных и оставленных в скважине бурильных труб перед проведением ловильных работ, а также при ликвидации аварий с насосно-компрессорными трубами и штангами в процессе эксплуатации скважин.

Ф резер имеет кольцевой корпус, нижний торец которого оснащен твердосплавными клиновыми зубками, а на верхнем конце выполнена внутренняя трубная резьба. Забойные и кольцевые фрезеры выполняются как для правого, так и для левого вращения инструмента.

Н

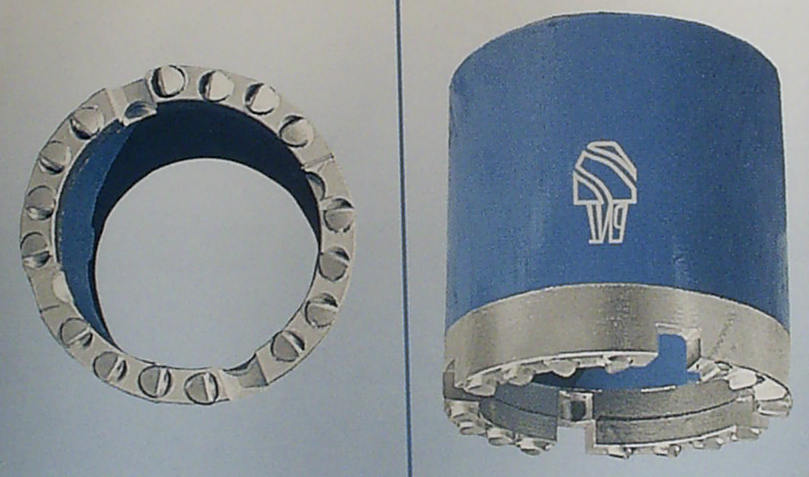

Рис. 10.5. Фрезер кольцевой

а рис. 10.6 показан фрезер типа ФКК (фрезер колонный конусный). Другое название такого фрезера - райбер. Он предназначен для восстановления проходимости смятых обсадных колонн и для фрезерования окон в обсадных трубах, например, при забуривании дополнительных наклонных стволов из обсаженной скважины. Рабочие элементы райберов оснащаются твердосплавными резцами или дробленым твердым сплавом. Показанный на рис. 10.6 фрезер оснащен дробленым твердым сплавом, который входит в состав наплавочного материала. Такое оснащение может также применяться при армировании торцовых и кольцевых фрезеров.

Более подробно с конструкциями ловильных инструментов, методами и технологией проведения работ в скважине при ликвидации аварий можно ознакомиться в книге И.П. Пустовойтенко "Предупреждение и ликвидация аварий в бурении".

Д

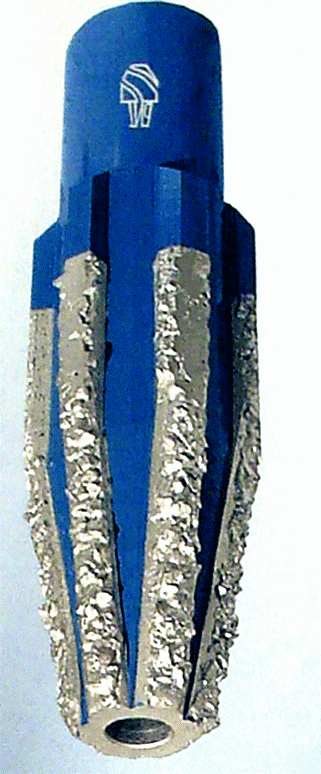

Рис. 10.6. Фрезер

колонный конусный

ля предупреждения аварий в скважине важнейшими мероприятиями являются периодическая дефектоскопия и опрессовка инструментов и оборудования, а также учет выполненной ими работы для своевременного ремонта или вывода из эксплуатации.

Тема 11. Основная документация и технико-экономические показатели бурения

Бурение нефтяных и газовых скважин осуществляется по групповым или индивидуальным техническим проектам. Проект содержит обоснование и расчеты всех видов работ, начиная с подготовки площадки под буровую и заканчивая испытанием скважины на продуктивность. На основании технического проекта составляется смета, на основании которой ведется финансирование бурения скважины.

Перед началом бурения буровая бригада получает геолого-технический наряд (ГТН), отражающий весь объем буровых работ в соответствии с геологическим разрезом. В шапке наряда приводятся общие сведения о буровом предприятии, оборудовании буровой установки и бурильном инструменте. Ниже в табличном виде даются две части наряда: геологическая и техническая.

Геологическая часть наряда содержит разрез скважины в масштабе с описанием стратиграфии и литологии горных пород, с указанием интервалов ожидаемых осложнений. Приводится конструкция скважины и глубины, при достижении которых должны проводиться каротажные работы в скважине и их вид. Задаются параметры бурового раствора по интервалам глубин и интервалы, при бурении которых необходимо провести отбор керна и шлама.

Техническая часть наряда содержит сведения о типах и размерах долот по интервалам глубин, о режиме их работы и ожидаемых показателях. Имеется также информация о проведении спуско-подъемных операций. Указываются интервалы и скорость проработки скважины для предупреждения осложнений и перед спуском обсадных колонн.

Кроме ГТН буровая бригада получает ряд инструктивно-технологических документов, уточняющих те или иные работы, например, режимно-технологическую карту, карту химической обработки бурового раствора и др.

Основными показателями бурения являются сметная и фактическая стоимости скважины, себестоимость метра проходки и календарное время бурения. Кроме того, для характеристики работы бурового предприятия и использования буровых установок широко используются скоростные показатели бурения:

1) техническая скорость v_т бурения:

v_т = 720L/T_пр, м/(ст.мес),

где L – длина скважины в м; Т_пр – производительное время бурения в часах; размерность м/(ст.мес) – количество метров, пробуренных одной буровой установкой (станком) в месяц;

2) коммерческая скорость v_к бурения:

v_к = 720L/(T_пр + Т_нпр), м/(ст.мес),

где Т_нпр – непроизводительное время, затраченное на ликвидацию аварий и осложенений;

3) цикловая скорость v_ц бурения:

v_ц = 720L/ Т_ц, м/ (ст.мес),

где Т_ц – время цикла бурения (время от начала бурения одной скважины до начала бурения следующей скважины конкретной буровой установкой).

СПИСОК ЛИТЕРАТУРЫ

1. Вадецкий Ю.В. Бурение нефтяных и газовых скважин. – М.: Издательский центр "Академия", 2004. – 352 с.

2. Калинин А.Г., Левицкий А.З., Никитин Б.А. Технология бурения разведочных скважин на нефть и газ. – М.: Недра, 1998. – 440 с.

3. Попов А.Н., Матвеев Ю.Г. Конструкции и основные характеристики породоразрушающих инструментов: учебно-методическое пособие к лабораторным работам по дисциплине "Разрушение горных пород при бурении скважин" для студентов специальности 130504. - Уфа: Изд-во УГНТУ, 2005. - 37 с.

4. Попов А.Н., Жулаев В.П. Техника и технология бурения нефтяных и газовых скважин: учебно-методическое пособие для студентов специальности 130602 и 140604. - Уфа: Изд-во УГНТУ, 2005. - 34 с. (Пособие по курсовой работе).

5. Технология бурения нефтяных и газовых скважин: учебник для вузов /А.Н. Попов, А.И. Спивак, Т.О. Акбулатов и др.; под общ. ред.

А.И. Спивака. – М.: ООО "Недра-Бизнесцентр", 2004. – 509 с.
