§ 14. 5. Средства защиты для безопасного подъема рабочих на высоту
Несчастные случаи при монтаже конструкций имеют место в результате падения людей в процессе подъема их на высоту и спуска. Высотными считаются такие работы, которые выполняются на высоте более 5 м от поверхности земли, перекрытия или рабочего настила, временных монтажных приспособлений или непосредственно с конструктивных элементов.
Организация безопасного подъема рабочих на высоту зависит от вида монтируемого сооружения, что определяет выбор метода безопасного подъема рабочих на высоту, условий безопасного прохода на монтажные подмости, обеспечение монтажных узлов удобными рабочими площадками.
На монтаже стальных и железобетонных конструкций чаще применяют подвесные и приставные лестницы из алюминиевого сплава. Так же лестницы могут быть изготовлены из стали. Лестницы сшиваются звеньями на высокие колонны до их подъема, чтобы обеспечить монтажнику-верхолазу возможность доступа к y смежных конструкций: подкрановых балок, ферм и других деталей.
Количество навешиваемых звеньев лестниц определяется высотой колонны. Для крепления крючков лестниц к стальным колоннам в необходимых местах приваривают короткие стальные уголки.
В железобетонных колоннах для этой цели при их изготовлении заан-кериваются в бетон стальные листовые закладные детали, к которым приваривают уголковые коротыши для закрепления лестниц.
При монтаже зданий применяют также приставные лестницы.
Если высота указанных выше лестниц недостаточна для работ по установке и закреплению ферм на колоннах, применяют приставную лестницу с площадкой (рис. 14.13). Ее устанавливают на подкрановую балку и удерживают двумя опорами — внизу на балке и вверху на колонне. Площадка охватывает колонну и исключает возможность бокового сдвига.
Рис. 14.13. Приставная вертикальная лестница к колоннам:
1 - рабочая площадка; 2 - кронштейн; 3 - откидной люк площадки; 4 - нижний упорный элемент.
Выбор лестниц и подмостей, их размещение на монтируемом объекте зависят, от характера сооружений. При этом в первую очередь учитывается обеспечение монтажных узлов удобными монтажными площадками, а также создание условий безопасного прохода на монтажные подмости.
При монтаже одноэтажных производственных зданий подмости устанавливают в следующих узлах: в местах соединений подкрановых балок с колоннами, стропильных и подстропильных ферм с колоннами, фонарей с фермами; у стыков колонн, если они монтируются частями; на верхних ригелях фонарей. Для работ по монтажу узлов крепления балок и ферм к колоннам применяют приставные лестницы с площадками.
§ 14.6. Организация безопасных условий труда на рабочих местах
Важным фактором безопасного ведения монтажных работ является правильная организация рабочих мест, включая систему мероприятий по оснащению рабочего места необходимыми техническими средствами: подмостями, люльками, монтажными столиками, вышками, лестницами, переходными мостиками, а также средствами индивидуальной и коллективной защиты. Организация рабочего места должна обеспечивать безопасность труда, а также безопасный и удобный доступ к рабочим местам.
Из многолетнего опыта монтажа различных конструкций известно, что сокращение ручного труда в значительной степени зависит от качества и высокой точности изготовления отдельных сборных элементов и от рационального соединения их между собой. При этом снижается трудоемкость операций по установке и выверке, закреплению монтируемых элементов, а также выполнению послемонтажных операций (но опасность падения рабочих сохраняется).
Поэтому остается справедливым одно из основных требований безопасности труда в отношении организации безопасных условий труда монтажников — применение защитных приспособлений в местах производства монтажных работ.
Состояние охраны труда на рабочих местах влияет на уровень производительности труда рабочих. Там, где рабочее место находится в непосредственной близости от незащищенных ограждениями проемов или края перекрытия, рабочий чувствует себя скованно. В этих условиях работы он все время будет опасаться падения с высоты. Поскольку рабочий рассеивает свое внимание на этих факторах, ритм труда не устанавливается, выработка его снижается, а утомляемость в процессе такой работы быстро нарастает.
При проектировании производства работ со средств подмащивания необходимо, придерживаться следующих принципов: подмости, площадки с ограждениями предпочтительно устанавливать на конструкциях начала их подъема, специальные технические устройства типа кондукторов должны комплектоваться вместе со средствами подмащивания.

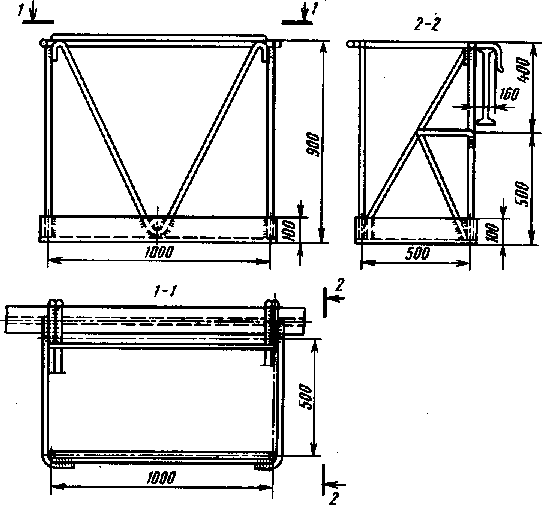

Рис. 14.14. Односторонняя люлька для одного рабочего
На рис. 14.14 показана односторонняя металлическая люлька на одного человека для обработки стыков примыкания балок небольшой высоты к колоннам. Ее элементы изготовлены из круглой стали диаметром 20 мм, площадка из листовой стали толщиной 1,6 мм. Масса стальной люльки 36 кг, а из алюминиевых сплавов — 16 кг. Небольшая масса позволяет легко перемещать люльку с одной балки на другую. Доступ рабочих на люльку — по лестницам, подвешенным к колоннам.
При большой высоте балок и ферм верхолазу приходится работать на различных расстояниях от верхнего пояса этих конструкций. Поэтому должен быть обеспечен безопасный подъем на люльку, например от нижнего пояса фермы на рабочее место у верхнего пояса. Этим требованиям достаточно хорошо отвечает люлька, совмещенная с лестницей( рис.14.15).
Рис. 14.15. Люлька, совмещенная с лестницей:
а — вариант навески на металлическую ферму: б — то же, на железобетонную
Различают две формы организации безопасных условий труда на рабочих местах монтажников, обеспечивающих их защиту от падения с высоты: устройство защитных ограждений рабочих мест и применение
индивидуальных средств защиты в виде предохранительных поясов, прикрепляемых к устойчивым деталям и элементам ранее смонтированных, конструкций.
Особое внимание при организации безопасных условий труда на рабочих местах монтажников уделяют устройству защитных ограждений. Выбор типа и конструкции ограждения должен быть технически обоснован. При этом определяющим условием следует считать способность воспринятия внешних нагрузок в зависимости от расстояния между стойками и передачи усилий через их крепление и -конструкции. Все основные элементы защитных ограждений следует рассчитывать на прочность, а ограждение в целом — на устойчивость от действия равномерно распределенной горизонтальной и вертикальной нормативной нагрузки 400 Н/м, приложенной на поручень. В местах, предназначенных для пребывания не более 2 человек, допускается применять в качестве нормативной нагрузки сосредоточенную нагрузку, равную 400 Н/м, приложенную горизонтально или вертикально в любом месте по длине поручня.

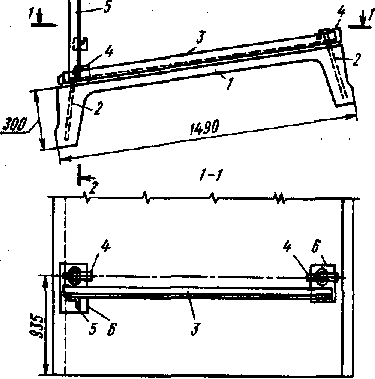

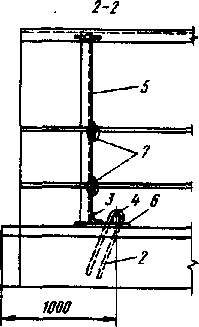

Рис. 14.16. Инвентарные перильные стойки, прикрепляемые к кровельным плитам:
1 — железобетонная плита; 2 — хомуты; 3 — нижний уголок крепления;
4 — деревянные клинья; 5 — перильная стойка; 6 — планки крепления; 7 — скрутки из проволоки для закрепления ограждений
Коэффициент перегрузки должен приниматься равным 1,2. Максимальная величина прогиба от нагрузки не должна превышать 0,1 м. Высота защитных ограждений от уровня основания ограждения до верха горизонтального элемента должна быть не менее 1,1 м. Например, при монтаже плит покрытия требуется, чтобы крайние плиты на фермах и фонарях вслед за их установкой были оборудованы ограждениями. Типовые ограждения для данного вида работ показаны на рис. 14.16. Стойки ограждения с приваренными к ним нижними вспомогательными стальными уголками и планками крепятся к плитам покрытия до их подъема. К строповочным петлям железобетонных плит с помощью деревянных клиньев прикрепляют сварные конструкций перильных стоек. В проушины стоек заводятся стальные прутки перильных ограждений и поручневый уголок, прикрепляемый болтами.
На рис. 14.17 показана комбинированная обстройка стальной колонны вертикальной приставной лестницей и навесными площадками для крепления стропильных ферм. Одновременно с устройством монтажных подмостей для подхода к ним рабочих-верхолазов вдоль фермы на высоте 1,7 мм от нижнего пояса натягивается предохранительный стальной канат.

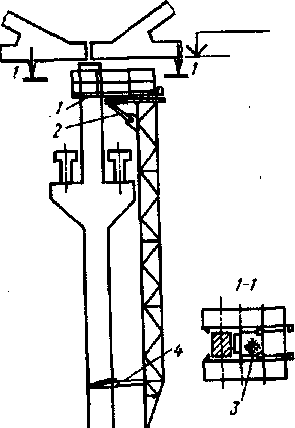

Рис. 14.17. Комбинированная обстройка стальной колонны:
1 — приставная вертикальная лестница с площадкой; 2 — навесная лестница; 3 — площадки, навешиваемые на детали, приваренные к колонне
Страховочный канат натягивают на конструкцию для закрепления карабина предохранительного пояса монтажника при выполнении монтажных операций и переходах на другие рабочие места. Поднявшись по лестнице на колонну, верхолаз закрепляет карабин надетого на нем монтажного пояса за предохранительный канат, переходит на нижний пояс фермы, перемещается до навесной лестницы и поднимается по ней в люльку.
При монтаже цилиндрических конструкций, например конструкции телевизионной мачты, применяют двухъярусные подмости: с верхней площадки выполняются работы по установке очередной секции телевизионной мачты и сварке монтажного стыка; с нижней — работы по установке и закреплению мачтовых оттяжек. К секциям мачты такие подмости подвешивают на стальных канатах, закрепляемых через приваренные проушины. Перестановка подмостей на следующую верхнюю секцию после ее закрепления производится монтажным краном.
Кроме указанных средств защиты рабочих мест применяют ограждения в виде защитных сеток из синтетических материалов для улавливания падающих предметов, рис. 14.18.

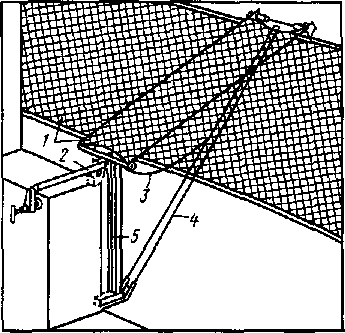

Рис. 14.18. Ограждение с сетематериалами ЦНИИОМПТ для улавливания падающих предметов:
1 — сетка; 2 — струбцина; 3 — предохранительный строп; 4 — кронштейн; 5 — опора
Мероприятия по обеспечению безопасных условий труда на высоте, подъеме и спуске, организация рабочего места определяются заранее — при разработке проекта производства работ, где указываются необходимые монтажные приспособления, ограждения и их расположение.
