3. Расчеты креплений стенок траншей и котлованов
Для траншей и котлованов глубиной более 3 м, выполняемых с вертикальными стенками, должен быть составлен проект креплений с расчетом их элементов. Крепления (подпорные стенки) рассчитывают на активное давление или напор грунта. Полное активное давление несвязного грунта на 1 м ширины стены высотой Н определяют по формуле
Т/м
Максимальная величина бокового давления на глубине Н
Т/м2
Если на поверхности грунта вблизи
ограждения приложена сплошная равномерно
распределенная нагрузка интенсивностью
q m/м2,
то ее условно заменяют слоем грунта
высотой h, при которой
давление будет эквивалентно нагрузке,
следовательно,
Полное давление на 1 м ширины подпорной стенки высотой Н будет
Т/м
Максимальная величина бокового давления на глубине Н
Т/м2
а на поверхности грунта
Т/м2
При наличии на поверхности грунта за стенкой крепления сосредоточенной нагрузки Р, расположенной на расстоянии а от бровки выемки, максимальная величина бокового давления от действия этой нагрузки будет
Общее суммарное давление определяется как сумма давлений от сосредоточенной нагрузки и от давления грунта в каждой точке. По суммарным нагрузкам в различных точках по глубине строят суммарную эпюру давления, которая и будет общей нагрузкой на крепление.
Пример. Построить эпюру бокового давления на подпорную вертикальную стенку при следующих данных: р=10 Т; φ=20°; γ=1,9 т/м3; а=6 м; Н=6м.
Вычисляем
и
при Н = 0; 1; 2; 3; 4; 5; 6; все вычисления сводим
в табл. 18. Вначале определим числовые
значения постоянных величин:
т
Полученные значения + в зависимости от Н наносим на график (рис. 16) и, соединив точки, получим эпюру бокового давления на подпорную вертикальную стенку.
Таблица 18
Н, м |
=0,94Н, т/м2 |
а2Н |
|
Т/м2 |
+ Т/м2 |
0 |
0 |
0 |
2460 |
0 |
0 |
1 |
0,94 |
36 |
2465 |
0,140 |
1,1 |
2 |
1,88 |
72 |
2510 |
0,274 |
2,1 |
3 |
2,82 |
108 |
2590 |
0,398 |
3,2 |
4 |
3,76 |
144 |
2680 |
0,515 |
4,3 |
5 |
4,70 |
180 |
2790 |
0,618 |
5,3 |
6 |
5,64 |
216 |
2900 |
0,713 |
6,4 |
Полное активное давление связных грунтов на 1 м стенки высотой Н определяют по формуле

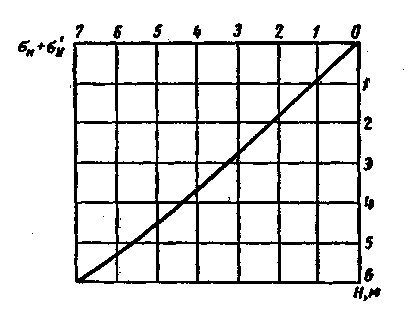

Рис. 16. К примеру построения эпюры бокового давления на подпорную вертикальную стенку
Абсцисса эпюры давления грунта на глубине Н
-
Т/м2
Определив по указанным выше формулам давление грунта на стенку крепления, а по формулам, известным из курса сопротивления материала, — максимальный изгибающий момент и момент сопротивления, можно подобрать сечение крепежных элементов: стоек (свай), распорок, досок и др.
