Расчет ферм на устойчивость при подъеме
При подъеме и установке ферм, особенно большепролетных, возможно искривление ее плоскости, что может привести к потере устойчивости фермы при монтаже. В связи с этим в целях обеспечения безопасности необходима проверка устойчивости ферм на монтажные нагрузки.
При подъеме стальных стропильных ферм с параллельными поясами или с поясами полигонального очертания устойчивость верхнего или нижнего пояса постоянного сечения фермы при продольном изгибе из ее плоскости обеспечивается при соблюдении неравенства
где
— вес 1 м фермы
в кг;
— коэффициент, величина которого
принимается по табл. 64 и 65 «Справочника
монтажника стальных конструкций»
(Госстройиздзт, 1959) в зависимости от
отношения
(рис.
112);
h— пролет фермы в м;
l — расстояние между точками строповки в м
Jпояса— момент инерции двух уголков проверяемого верхнего или нижнего пояса относительно вертикальной оси в см4
Рис. 112. Схема фермы к расчету на устойчивость при монтаже
Для поясов переменного сечения устойчивость обеспечивается при соблюдении неравенства
где
— момент инерции
относительно вертикальной оси двух
уголков меньшего сечения в см4;
т—коэффициент, учитывающий переменность момента инерции; определяется по табл. 66 «Справочника монтажника стальных конструкций» (Госстройиздат, 1959) в зависимости от значений
и
— момент инерции относительно
вертикальной оси двух уголков большего
сечения в см4;
b—длина участка пояса с большим сечением (рис. 113).

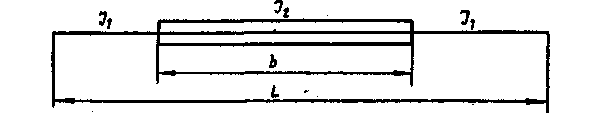

Рис. 113. Схема моментов инерции к расчету ферм на устойчивость
Если при проверке ферм их устойчивость не обеспечивается, необходимо усилить пояса фермы бревнами или пластинами, прикрепив их к поясам так, чтобы была обеспечена совместная работа металла и дерева. Усиленную ферму снова проверяют на устойчивость при монтаже по указанным формулам, в которые вместо момента инерции поясов подставляют приведенный момент инерции, учитывающий деревянную накладку:
3. Расчет и конструирование временных монтажных опор
Деревянные опоры. Элементы временных деревянных конструкций рассчитывают на основании указаний СНиП II-В.4-62 «Деревянные конструкции. Нормы проектирования».
Расчет поддерживающих деревянных опор и стоек, не закрепленных в поперечном направлении, сводится к проверке устойчивости, т. е. к расчету на продольный изгиб:
где N—расчетная сжимающая сила, вычисленная от действия расчетных нагрузок (т. е. с введением коэффициента перегрузки),в кГ
Rc — расчетное сопротивление древесины сжатию вдоль волокон в кГ/см2;
—расчетная
площадь поперечного сечения стойки или
опоры в см2;
φ— коэффициент продольного изгиба.
Коэффициент φ определяют в зависимости от расчетной гибкости λ:
при λ >75
при λ <75
Расчетную гибкость λ определяют по формуле:
где — расчетная длина стойки в см;
r—радиус инерции в см4;
для прямоугольного сечения
r
= 0,289h,
для круглого сечения диаметром d
(где
h
— наименьший размер поперечного
сечения).
Расчетную площадь сечения
при отсутствии ослабления принимают
.
При наличии ослабления расчетную
площадь соответственно принимают:
при ослаблениях, не выходящих на ребро, Ррасч=Рбр, если площадь ослаблений не превышает 25% Рбр, и Fpacч =3/4Fнт,
если площадь ослаблений превышает 250/0 Fбр;
при симметричных ослаблениях, выходящих на ребро, Fpacч =Fнт при несимметричных ослаблениях, выходящих на ребро, элементы рассчитывают как сжато-изогнутые.
Металлические рамные и пространственные опоры. Рамные опоры применяют для временного удержания в проектном положении длинномерных конструкций большепролетных зданий. Временные опоры этого типа обычно конструируются как инвентарное оборудование для многократного использования. Их выполняют из отдельных рамных секций высотой 6—6,5 м, из которых набирают опоры высотой от 13 до 28 м. Ширину рам принимают 7 м, что позволяет их использовать на металлургических заводах при монтаже угольных и рудных кранов, у которых расстояние между фермами составляет 6,5—7 м.
При необходимости для монтажа перекрытий больших пролетов на высоте 13—28 М из двух инвентарных рам временных опор собирают пространственную подвижную опору-вышку размером в плане 7X4 Или 7Х10 м.
Временные металлические пространственные опоры или подвижные вышки чаще всего применяют при монтаже ригелей, ферм, арок, куполов и т. п. в большепролетных зданиях и сооружениях.
Пространственные опоры или башни выполняют в виде сварных решетчатых ферм, собранных из прокатной профильной стали или труб.
Тип опоры и ее конструктивное решение определяются назначением и характером воспринимаемых нагрузок, а размеры элементов решетки ферм выбираются так, чтобы несущая способность материала, из которого изготовлены стержни фермы, использовалась наиболее полно.
Опоры рассчитывают на действие сжимающих сил и изгибающего момента.
Сжимающее усилие N определяют исходя из собственного веса элемента опоры и веса опираемой на нее конструкции по формуле
где
— вес всех элементов опоры, расположенных
выше рассматриваемого сечения, в т;
К — динамический коэффициент, принимаемый равным 1,1;
G — вес опираемой конструкции в т.
Сечения центрально сжатых и растянутых стержней подбирают исходя из условий прочности
и устойчивости
где F — площадь поперечного сечения стержня в см2;
—
расчетный предел прочности в кГ/см2;
N — усилие в стержне в кГ;
φ — коэффициент уменьшения расчетной прочности принимается в зависимости от гибкости λ стержня. Гибкость сжатых элементов λ не должна превышать: для основных стержней (пояса и наиболее нагруженные раскосы главных ферм) 120; для остальных стержней главных ферм 150; Для всех прочих 200.
Гибкость растянутых элементов соответственно не должна превышать 150 для поясов главных ферм; 200 для остальных стержней главных ферм; 250 для всех прочих стержней. Гибкость стержней определяют по формуле:
где
— расчетная длина стержня;
— минимальный момент инерции.
Расчетную длину стержня для поясов и наиболее нагруженных раскосов принимают равной расстоянию между центрами смежных узлов, а для прочих элементов — равной 80% этого расстояния (рис. 114).
В рамах с перекрестной решеткой расчетную длину пересекающихся стержней при определении гибкости в плоскости рамы принимают равной расстоянию от центра узла до точки пересечения осей пересекающихся стержней.
При проверке устойчивости стержней такой решетки из плоскости фермы расчетную длину их принимают в соответствии с данными табл. 47.
Таблица 47
Характеристика узла пересечения стержней решетки |
Поддерживающий стержень растянут |
Поддерживающий стержень не работает |
Поддерживающий стержень снят |
Оба стержня не прерываются Поддерживающий стержень прерван и перекрыт косынкой |
lр = 0,5l lp=0,7l |
1Р =0,7l lр=l |
lр =l lр =l |
Сечение внецентренно сжатых стержней в плоскости действия момента M=Nl подбирают по формуле
а в плоскости, перпендикулярной плоскости действия момента, по формуле
где К — коэффициент влияния изгибающего момента на устойчивость стержня в плоскости, перпендикулярной плоскости действия момента:
Высота сечения стержня в см |
0 |
0,2 |
0.4 |
0,6 |
0,8 |
1 |
1,2 |
1,4 |
1,6 |
1,8 |
2 |
2,5 и более |
Значение К для симметричных сечений |
1,0 |
0,78 |
0,62 |
0,51 |
0,42 |
0.36 |
0,32 |
0,28 |
0.25 |
0,23 |
0,21 |
0,17 |
Пространственные опоры, составленные из плоских решетчатых рам (ферм), проверяют на общую устойчивость по формуле
где W— сжимающее усилие в опоре в кГ;
Мр—расчетный момент в сечении опоры в кГ·м;
F6p — площадь сечения опоры брутто в м2;
W6p — момент сопротивления сечения опоры брутто в см3;
φ—коэффициент, взятый в функции от приведенной гибкости.
Для четырехгранной решетчатой фермы с параллельными поясами приведенную гибкость подсчитывают по формуле
где
гибкость
пространственной фермы, найденная с
учетом коэффициента μ, характеризующего
условия закрепления концов фермы;
и
—площади
сечения пары ветвей поясов с общей осью
х1—х
и у1—у;
Fp и FP1 — площади сечения раскосов решеток, лежащих в плоскостях, перпендикулярных соответственно осям х1—х и у1—у.
