2. Особенности строповки строительных конструкций Выбор мест строповки
Строповка ферм. В процессе подъема и установки в проектное положение отдельные узлы ферм оказываются под воздействием сил, величина и направление которых не совпадают с действующими при их эксплуатации. Так, например, при подъеме фермы (рис. ПО), работающие на растяжение стержни нижнего пояса (1—5) оказываются сжатыми в результате действия изгибающих моментов, вызванных собственным весом ферм.

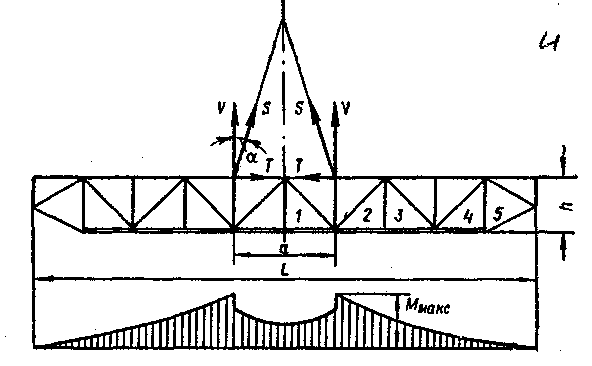

Рис. 110. Схема нагрузок при подъеме фермы
При этом наиболее нагруженными окажутся стержни 2, усилие в которых составляет
где
— вес 1 монтажного элемента фермы в т;
L — длина фермы в м
h— высота фермы в м;
а— расстояние между стропами в м.
Из формулы следует, что усилие в сжатых стержнях может быть уменьшено за счет увеличения расстояния а между стропами. Однако необходимо иметь в виду, что, увеличивая расстояние между стропами, приходится одновременно увеличивать и длину стропов, ухудшая тем самым условия использования полезной высоты монтажного крана.
Если же увеличить только расстояние а и изменить угол наклона стропов а, то верхние стержни и узлы ферм, расположенные между стропами, могут оказаться нагруженными значительными сжимающими усилиями Т горизонтальных составляющих натяжения стропов S.
Отсюда следует, что величина усилий в элементах монтируемой конструкции зависит не только от собственного веса и ее размеров, но также от принятой схемы монтажа, особенностей имеющегося в наличии такелажного оборудования и в значительной степени от правильного выбора места строповки.
При подъеме решетчатых конструкций стропами следует иметь в виду, что места крепления стропов должны быть обязательно расположены в узлах конструкций, не нагружая отдельные стержни местными изгибающими моментами. Для равномерного распределения нагрузок в сечении поднимаемого элемента необходимо устанавливать диафрагмы или дополнительные связи, повышающие пространственную жесткость ферм в местах крепления стропов. Под стропы должны быть обязательно подложены подкладки (металлические или деревянные), распределяющие усилие от стропа на большую поверхность и предотвращающие местные деформации стержней. Прокладки позволяют также избежать резких перегибов канатов обвязки, увеличивая срок их службы.
Строповку ферм производят либо непосредственно за верхние узлы или при наличии захватных отверстий при помощи закладки в них пальцев.
Иногда фермы поднимают за нижний пояс при помощи специальных захватов.
При подъеме за верхний пояс фермы полигонального очертания или треугольные длиной до 18 м обычно стропят за две точки, а при длине ферм свыше 18 м — за четыре точки.
Фермы с параллельными поясами в зависимости от их длины и веса могут иметь две, три и четыре точки захвата.
Строповка крупноразмерных стеновых панелей. Стеновые панели длиной 12 м стропят за отверстия в двух попарно расположенных точках в верхнем продольном ребре панели. В целях равномерной передачи усилий на ребро следует для каждой пары отверстий при строповке устанавливать распределительные подкладки из обрезков полосовой стали или уголков длиной 250—300 мм с применением рымболтов и прочих захватных деталей.
Строповка колонн. Большинство железобетонных колонн стропят в одной точке, вблизи оголовка колонны. Из горизонтального в вертикальное рабочее положение колонны можно переводить при помощи балансирных траверс или при помощи траверс с захватом для монтажа с транспортных средств.
При переводе двухветвевых железобетонных колонн при помощи захвата необходимо на опирающуюся ветвь надеть металлический башмак с распоркой, передающий часть усилия на вторую ветвь.

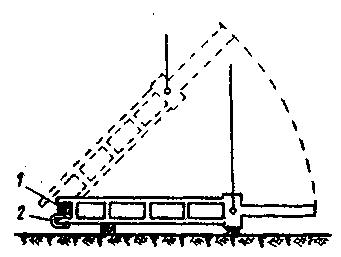

Рис. 111. Металлический башмак с распоркой
1 — распорка: 2 — башмак
При подъеме железобетонных колонн большой высоты часто их прочность бывает недостаточной для перевода из горизонтального положения в вертикальное. Если прочность при переводе колонн не обеспечивается, производят их строповку за две точки, расположенные несимметрично относительно центра тяжести колонн. При этом применяют специальные траверсы с роликами по концам, что позволяет при строповке колонны повернуть ее в воздухе и перевести в вертикальное положение.
