Устойчивость башенных кранов
Устойчивость башенных кранов проверяют по вышеприведенным формулам. Расчетная схема устойчивости башенных кранов приведена на рис. 94.

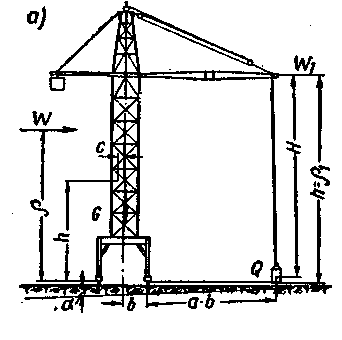

Рис. 94. Расчетная схема устойчивости башенного крана

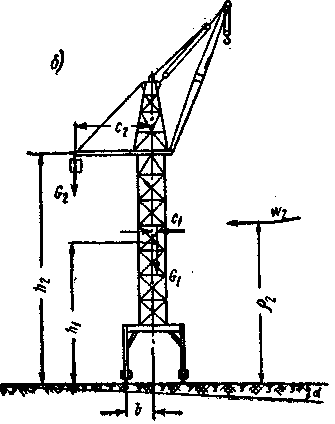

а — с грузом; 6 — без груза
Числовые значения коэффициентов грузовой и собственной устойчивости определяют при направлении стрелы, перпендикулярном линии опрокидывания, без учета действия рельсовых захватов. Коэффициент собственной устойчивости крана определяют при наименьшем вылете стрелы.
При ураганном ветре кран расчаливают или крепят грузовым полиспастом к якорю (рис. 95).
При расчаливании крана уравнение устойчивости имеет вид
где - коэффициент собственной устойчивости, принимаемый равным 1,15;
— момент, создаваемый ветровой нагрузкой, в кГ·м;
— момент, создаваемый весом всех частей крана относительно ребра опрокидывания А, с учетом уклона пути в сторону опрокидывания в кГ·м;
S—усилие в расчалках в кГ;
r — плечо усилия в м.
Расчетное давление ветра при урагане принимают по ГОСТ 1451—65.
По известным параметрам можно найти усилие в расчалках по формуле:
Усилие в одной расчалке
Пример. Проверить грузовую устойчивость с учетом дополнительных нагрузок и уклона пути башенного крана (см. рис. 94) при подъеме груза весом 1000 кг в соответствии с данными, приведенными в табл. 46.

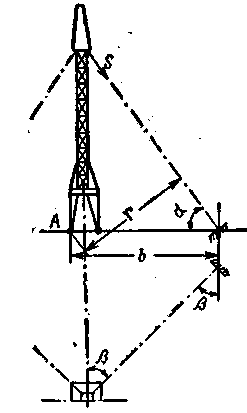

Рис. 95. Расчетная схема усилий в растяжках крана
Таблица 46
G, кг |
С, н |
v, м!сек |
t, сек. |
W, кГ |
ρ, м |
W, кГ |
n об/мин |
Hв, м |
Н, м |
α, град |
b, м |
а, м |
h1, м |
ρ1,м |
20000 |
0,25 |
0,5 |
5 |
100 |
10 |
50 |
0,2 |
20 |
20 |
2 |
1,75 |
20 |
10 |
20 |
Подставляя числовые значения в формулу устойчивости, получим:
Устойчивость жестких стреловых кранов
Устойчивость жестких стреловых кранов обеспечивается путем загружения балластом рамы крана или креплением его к фундаментам. Расчетная схема устойчивости такого крана приведена на рис. 96. Устойчивость рассчитывают для случая наиболее опасного положения стрелы в плоскости одного из подкосов.
Уравнение грузовой устойчивости крана имеет вид:

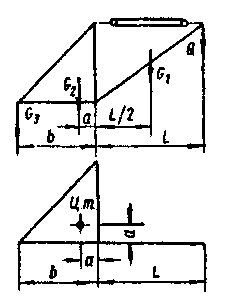

Рис. 96 Расчетная схема устойчивости жесткого стрелового крана
где
—вес
противовеса или опорная реакция в кг;
a, b — плечи сил в м;
—
полный вес рамы крана в кг;
— вес стрелы и
стрелового полиспаста в кг;
L — наибольший вылет стрелы в м;
Ме—момент от действия ветра на поверхность крана и груза в кГ· м;
К— коэффициент собственной устойчивости, принимаемый для кранов грузоподъемностью до 30 т не менее 1,5, для кранов грузоподъемностью свыше 30 т не менее 1,4;
Q — предельный груз, поднимаемый краном при наибольшем вылете стрелы, с учетом веса грузового полиспаста в кг.
Решив уравнение относительно , находят вес противовеса или опорную реакцию в случае установки крана на фундаменты. Опорная реакция воспринимается анкерными болтами. Если кран перемещается по ранее смонтированным конструкциям, раму крана закрепляют на них.
