Мачтово-стреловые краны
Мачтово-стреловые краны обычно применяют для подъема грузов при небольших объемах работ, например на действующих предприятиях при их реконструкции, при ремонте зданий и т. п., т. е. в тех случаях, когда применение стационарных подъемных кранов экономически невыгодно или вообще невозможно ввиду стесненных условий.
Конструктивно мачтово-стреловые краны представляют собой вертикально установленную мачту, к которой на шарнире прикреплена стрела с грузовым полиспастом. Верх стрелы подвешен к мачте при помощи стрелового полиспаста. Стрела может устанавливаться в любой точке мачты по высоте и поворачиваться в горизонтальном и вертикальном направлениях либо только в вертикальном (краны-деррики).
Мачтово-стреловые краны часто проектируются и изготовляются силами самих строительно-монтажных организаций.
Основные элементы проектирования таких кранов включают подбор сечений стрелы и мачты, их конструктивное решение, выбор типа и диаметра канатов для вант и якорей. Основой для проектирования является расчет усилий, возникающих в мачтовых кранах при подъеме груза, согласно расчетной схеме (рис. 85).
Расчетная нагрузка на конец стрелы:
S0=1,1P + Q,
где Р — вес груза в т;
Q — вес элементов стрелы (грузового полиспаста со стропами, стропов и механических деталей в оголовке стрелы и половина собственного веса стрелы) в т;
1,1— коэффициент динамичности.
Суммарное сжимающее усилие в стреле определяют при горизонтальном ее положении по силовому треугольнику, образуемому элементами крана (стрелой ОВ и стреловым полиспастом OВ', рис. 86).
Из силового треугольника усилие от груза в стреловом полиспасте:
Рис. 85. Расчетная схема мачтового крана

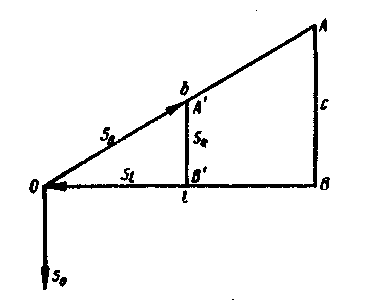

Рис. 86. Силовой треугольник для расчета усилий в стреле мачтового крана
Усилие в стреле от сбегающей нитки, идущей вдоль стрелы:
где п — число ниток стрелового полиспаста. Суммарное усилие в стреле
Наименьшие усилия в элементах
стрелы получаются при соотношении

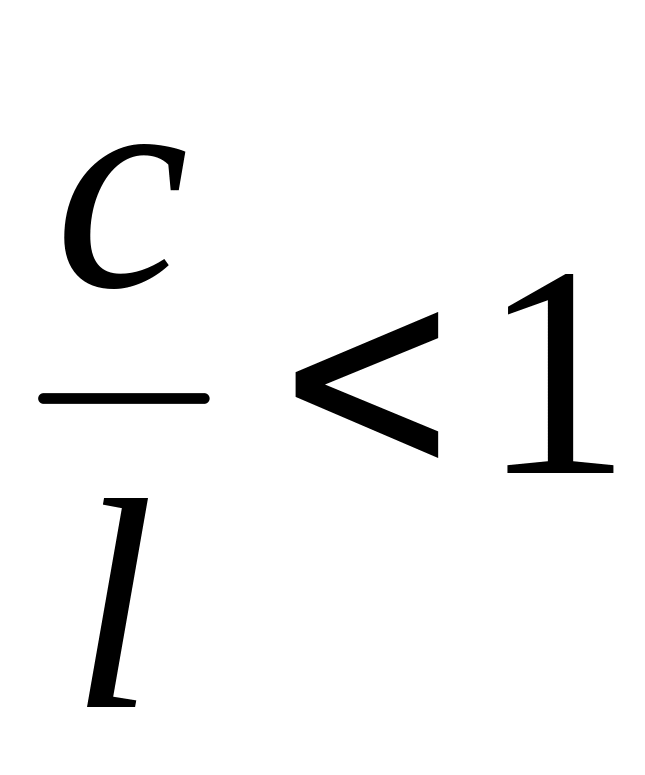

(см. рис. 85). Поэтому нужно стремиться к
тому, чтобы расстояние между нижней
опорой и местом крепления верхней
было не менее длины стрелы.

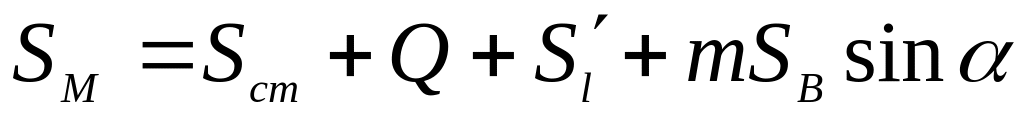

Расчетное сжимающее усилие, действующее на мачту:
,
где
—
расчетная нагрузка на стрелу крана в Т
Q— собственный вес мачты в т;
—
усилие от сбегающей нитки грузового
полиспаста в Т;
m— число вант;
SB—усилие в вантах в Т;
а— угол наклона вант к горизонту.

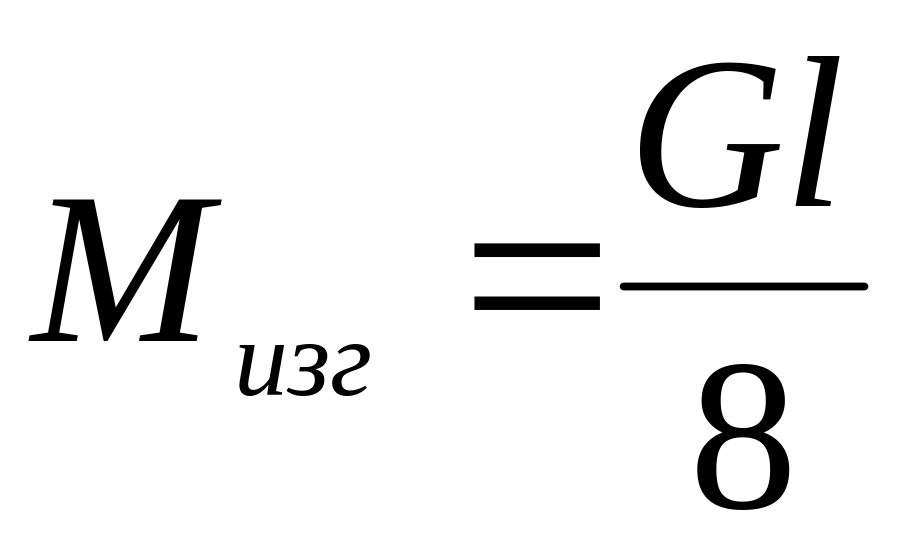

Изгибающий момент в стреле мачты
где G — вес стрелы, G = ql;
q— вес 1 м конструкции стрелы в кг.

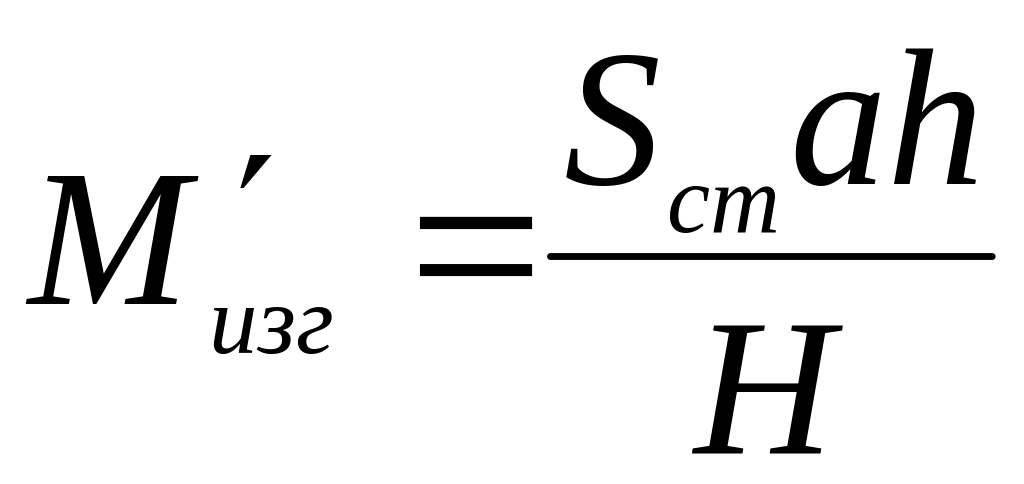

Изгибающий момент в мачте в месте крепления стрелы
при h>C,
где Н — геометрическая высота мачты в м;
h— высота мачты до точки крепления стрелы в м
а—плечо усилия в ванте, т. е. нормаль, проведенная из точки опирания мачты к ванте, в м.
Конструктивным типом сечений мачт и стрел легких и средних кранов обычно принимают трубчатые, которые подбирают по гибкости и проверяют на совместное действие нормальных и изгибающих сил.

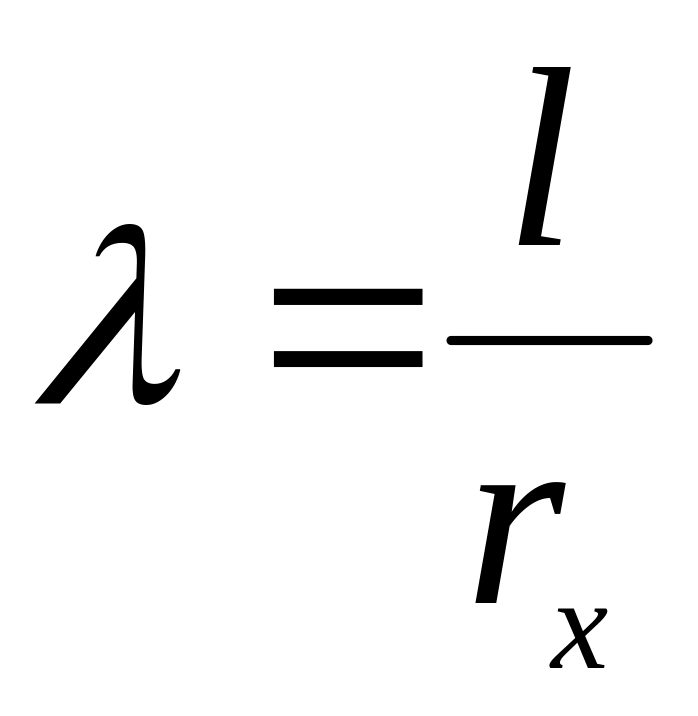

Гибкость мачты или стрелы при продольном изгибе
где l — расчетная длина элемента в см;,
rх — минимальный радиус инерции сечения в см. Для труб rх = 0,353 DH, где DH — наружный диаметр трубы. При выбранном диаметре D трубы для мачты или стрелы по гибкости λ, определяют коэффициент продольного изгиба φ и далее проверяют выбранное сечение по прочности и устойчивости по формулам, приведенным в разделе «Монтажные мачты». Момент сопротивления для труб определяют по формуле
,
где δ — толщина стенки трубы в см.
При проверке мачтовых кранов на устойчивость против опрокидывания исходят из условия равенства удерживающего и опрокидывающего моментов, т. е. Monp= Mуд.
Величина опрокидывающего момента
Мопр = Sol,
где S0— расчетная нагрузка на конец стрелы в кГ;
l — вылет стрелы в м.
Удерживающий момент в мачте создают ванты, которые располагают равномерно вокруг мачты:
где а — плечо усилия в ванте в м;
— усилие в ванте в кГ.
Расчетное усилие в каждой ванте определяют без учета разгружающего влияния соседних вант в предположении, что стрела крана находится в плоскости ванты и вся горизонтальная реакция от стрелы передается на ванту:
где H — высоты мачты в м;
а — угол заложения вант к горизонту.
По полученному усилию подбирают сечение ванты с требуемым запасом прочности, равным 3,5. Из условий безопасности минимальный диаметр вант принимают не менее 19,5 им для мачт высотой до 20 м и не менее 22 мм для мачт высотой до 30 м.
Пример. Подобрать основные элементы мачтового крана для подъема груза весом 3 т на высоту 30 м при радиусе действия крана 8 м. Расчетная схема приведена на рис. 87.
Принимаем: вес стрелы 250 кг, вес двухниточного грузового полиспаста с канатами 200 кг, вес стропов и механических деталей в оголовке стрелы 200 кг. Угол заложения ванты к горизонту α = 45°.
Суммарный вес Q всех дополнительных грузов на стрелу:
Расчетная нагрузка на конец стрелы:
S0 = 1,1P + Q = 1,1-3 + 0,525 = 3,825 Т.
Горизонтальное усилие от груза в стреловом полисп
Т

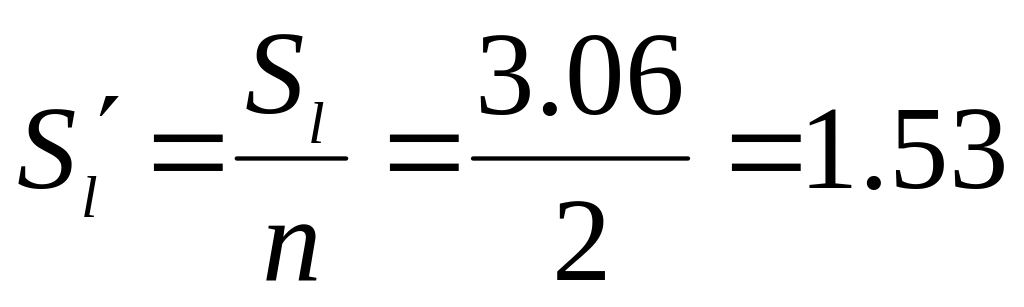

Усилие в стреле от сбегающей нитки полиспаста:
Т
Суммарное усилие в стреле.
SCI
= Sl
+
= 3,06 + 1,53=4,59 Т.
Принимаем сечение стрелы трубчатым гибкостью К = 180 и производим проверочный расчет.

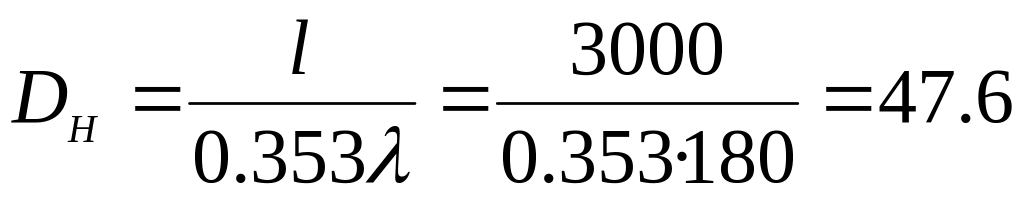

Находим наружный диаметр трубы
см.

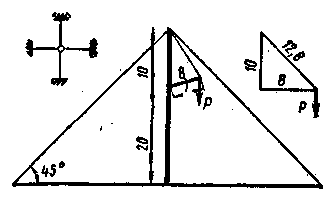

Рис. 87. Расчетная схема мачтового крана к примеру.
По ГОСТ 8732—58 принимаем трубу диаметром DH =133 мм, толщина стенки σ = 6 мм. Площадь сечения трубы Fбp = 23,9 см2, момент сопротивления Wвр = 72,7 см3, радиус инерции rx =4,49 см, вес 1 м трубы 18,79 кг. Проверяем выбранный диаметр трубы. Гибкость трубы:
По «Справочнику монтажника стальных конструкций» для λ = 177 коэффициент φ = 0,239.
Вес стрелы
кг.
Изгибающий момент в
стреле
кГ·см
Суммарное напряжение в стреле из условий устойчивости
кГ/см2
Аналогичным путем подбираем диаметр трубы для мачты.
Задаемся гибкостью мачты λ= 180. Требуемый диаметр трубы при высоте мачты 30 м:
см
Из ГОСТ 8732—58 по радиусу инерции находим ближайший больший диаметр трубы, равный DH = 138 мм, и проверяем сечение на прочность и устойчивость.
Диаметр вант подбираем по расчетному усилию в ванте:
Т
Требуемое усилие в ванте с учетом коэффициента запаса: SB = 3,5·1,44 = 5,05 Т.
По ГОСТ 3070—66 требуемому усилию соответствует канат диаметром 11 мм с разрывным усилием R = 5,59 T > 5,05 Т. Из условии безопасности принимаем канат диаметром 22 мм.
