VII. Грузоподъемные устройства и механизмы
На строительных площадках для подъема, перемещения и установки в проектное положение строительных конструкций и элементов технологического оборудования применяют различные грузоподъемные устройства и механизмы. Безопасная работа грузоподъемных устройств и механизмов во многом зависит от правильного выбора их конструктивных элементов, а также от условий прочности и устойчивости при их установке и эксплуатации. Кроме того, при монтаже отдельных объектов иногда могут- возникнуть особые условия подъема конструкций, которые требуют обязательных проверочных расчетов, учитывающих дополнительные усилия и нагрузки, которые могут возникнуть в элементах грузоподъемных устройств и механизмов во время их эксплуатации.
1. Расчет грузоподъемных устройств Монтажные мачты
Монтажные мачты являются простейшими грузоподъемными устройствами. Их применяют при небольших объемах работ по перемещению и подъему единичных грузов, когда установка крана экономически нецелесообразна или когда параметры имеющихся кранов недостаточны для подъема тех или иных грузов.
По конструкции монтажные мачты бывают деревянные и металлические. Деревянные мачты имеют ограниченное применение из-за относительно небольшой грузоподъемности (до 10— 15 т) и малой высоты подъема (12—15 м). Металлические мачты изготовляют трубчатыми или решетчатыми. При монтаже строительных конструкций в большинстве случаев применяют трубчатые мачты грузоподъемностью до 100 т с высотой подъема до 60 м. При монтаже тяжелого технологического оборудования

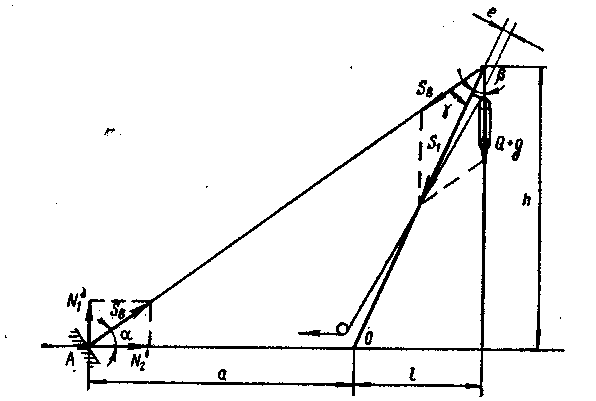

Рис. 81. Расчетная схема усилий в монтажной мачте
применяют решетчатые мачты грузоподъемностью до 200 т с высотой подъема до 60 м.
Проверочный расчет монтажных мачт заключается в определении расчетных напряжений в мачте или стреле из условий прочности и устойчивости. Кроме того, при расчете мачт проверяют прочность верхнего, наиболее напряженного стыка, а при расчете решетчатых мачт — устойчивость отдельной ветви сечения.
Схема усилий в элементах мачты от веса груза и полиспаста при различных углах наклона вант приведена на рис. 81.
Возникающее в мачте сжимающее усилие от веса поднимаемой конструкции Q и веса полиспаста g находят по формуле
где S1— сжимающее усилие от веса конструкции Q и веса полиспаста g в кГ,
k— коэффициент динамичности, принимаемый для приводных лебедок равным 1,1, для ручных лебедок— 1;
α — угол наклона вант к горизонту;
γ — угол между мачтой и вантой.
Сжимающее усилие в мачте S2 от натяжения конца каната, сбегающего с неподвижного блока:
где п — количество роликов в полиспасте;
ηo — к. п. д. полиспаста.
Сжимающее усилие S3 от вертикальной составляющей первоначального натяжения вант
S3 = mS cos γ,
где m — количество вант;
S — предварительное натяжение одной ванты, зависящее от ее длины, грузоподъемности мачты и принимаемое в пределах от 0,3 до 2 Т.
Сжимающее усилие S4 от натяжения задних (рабочих) вант вследствие эксцентричности подвески неподвижного блока полиспаста относительно оси мачты
где е — эксцентриситет крепления неподвижного блока полиспаста;
h — длина проекции мачты на вертикальную ось в м.
Полное сжимающее усилие в оголовке мачты SM.0 составит

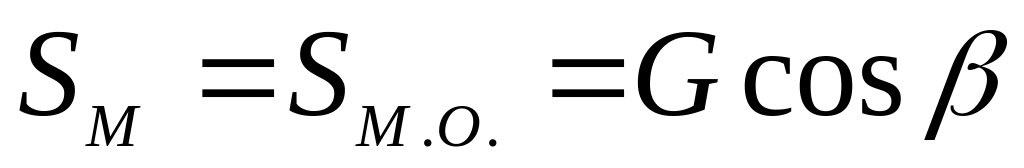

Расчетное сжимающее усилие в мачте SM (с учетом ее собственного веса):
где G — собственный вес мачты в кг;
β — угол между мачтой и полиспастом.
Изгибающий момент М0 в оголовке мачты от внецентренного крепления подъемного полиспаста
M0=(Qk + g + S2)e.

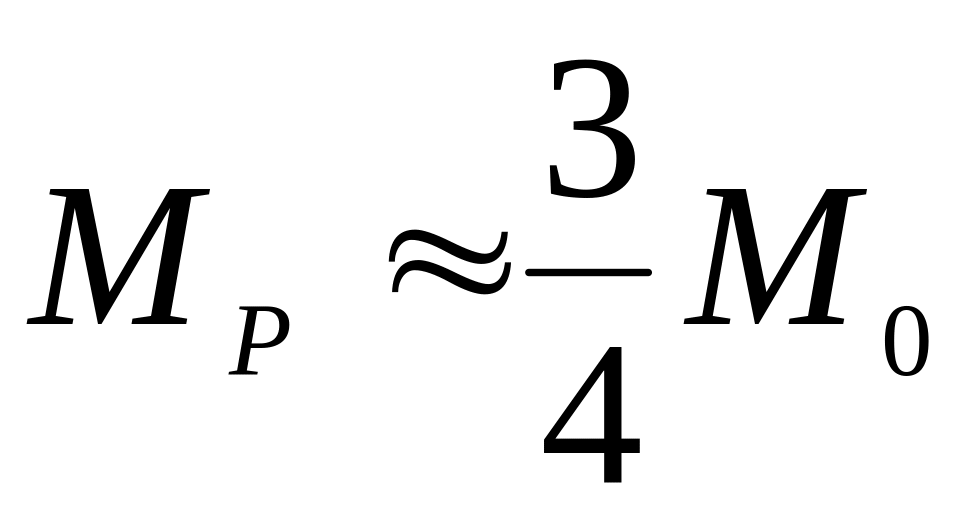

Расчетный изгибающий момент MP в сечении мачты на 3/4 ее высоты
.

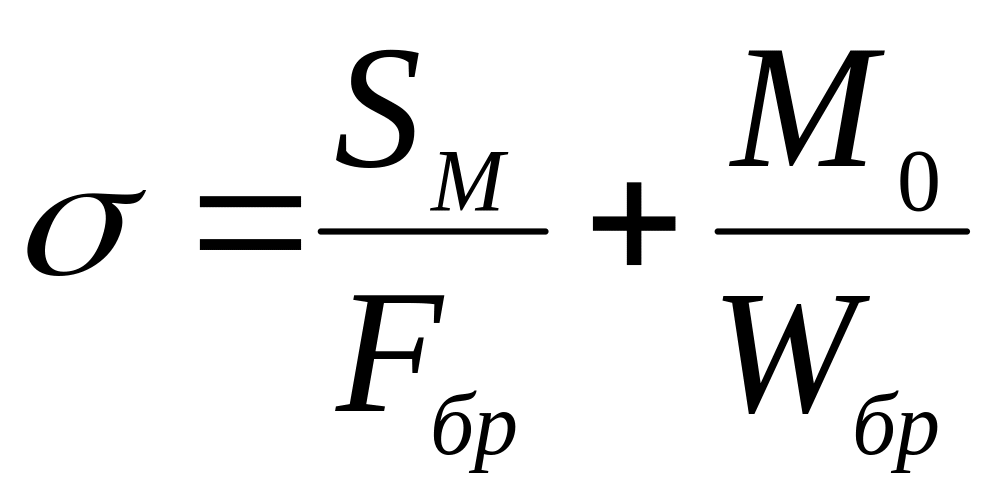

Расчетное напряжение в сечении оголовка мачты из условия прочности
где Fбр — площадь поперечного сечения мачты (брутто), равная сумме площадей поясов в см2, F6p = 4F1; F1 — площадь поперечного сечения одного пояса в см2;
W6p— момент сопротивления поперечного сечения мачты (брутто) в см3.
Расчетное напряжение в мачте из условия устойчивости
где φ — коэффициент продольного изгиба.
Зная расчетное усилие в мачте SM, можно проверить усилие в вантах и анкерах, а также определить опорные реакции мачты.

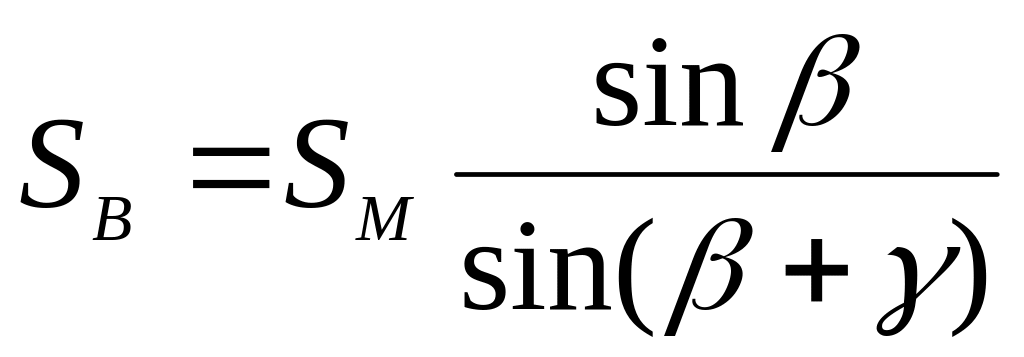

Усилие в ванте SB находят по формуле

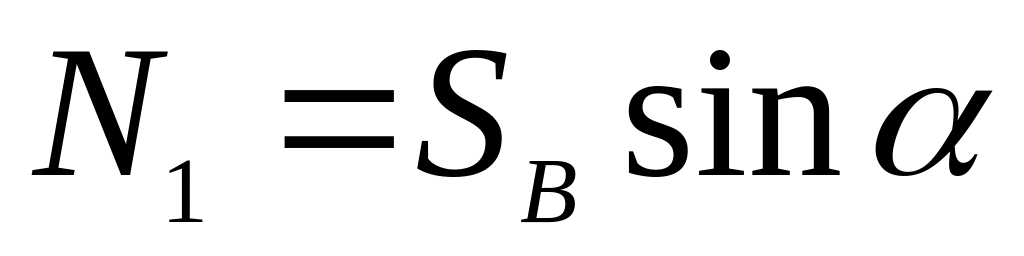

Усилие в анкерах:
Опорные реакции мачты:
По натяжению конца каната находят усилие S6 передающееся на лебедку;
где η1 — к. п. д. отводного ролика, равный 0,96—0,98.
При подтаскивании монтируемых конструкций в задних вантах и мачте могут создаться опасные добавочные усилия, которые необходимо учитывать при проверочных расчетах в тех случаях, когда подтаскивание имеет место.
Горизонтальное усилие, удерживающее конструкцию на расстоянии а от основания мачты (рис. 82), в начальный момент подъема равно сумме сил трения подтаскиваемой конструкции весом Q по земле и усилия тормозных лебедок, а в момент отрыва конструкции от земли — усилию тормозных лебедок S6, на которые их и рассчитывают:
Усилие S6 вызывает равное ему горизонтальное усилие в вершине мачты, которое создает добавочную нагрузку на задние ванты S7 и добавочное усилие в мачте S8:

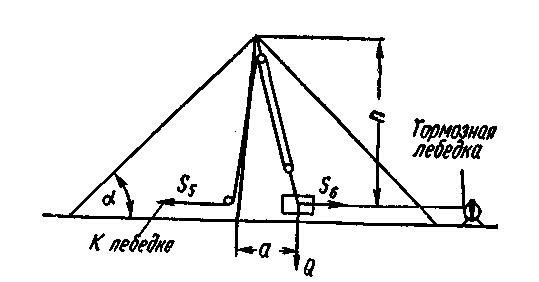

Рис. 82. Схема усилий в канатах при подъеме конструкций мачтой с подтаскиванием

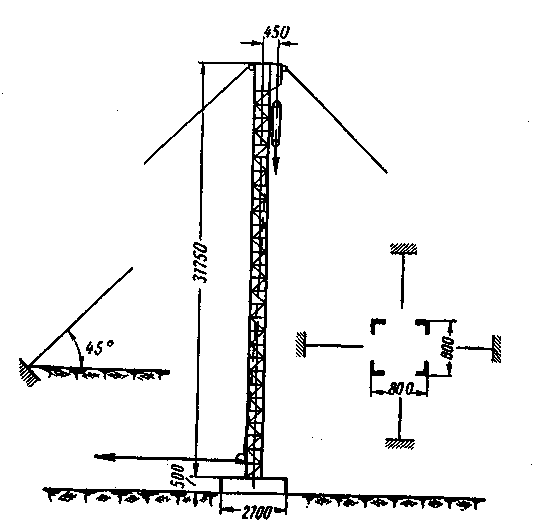

Рис. 83. Расчетная схема мачты к примеру
Пример. В металлической монтажной мачте грузоподъемностью 25 т проверить напряжение при подъеме груза десятиннточным полиспастом и электролебедкой с тяговым усилием 5 Т и подобрать канаты для вант.
Вес мачты 6 т, вес полиспаста 800 кг, ролики полиспаста на бронзовых втулках. Расчетная схема мачты приведена на рис. 83.
Нагрузка на мачту от веса груза и полиспаста

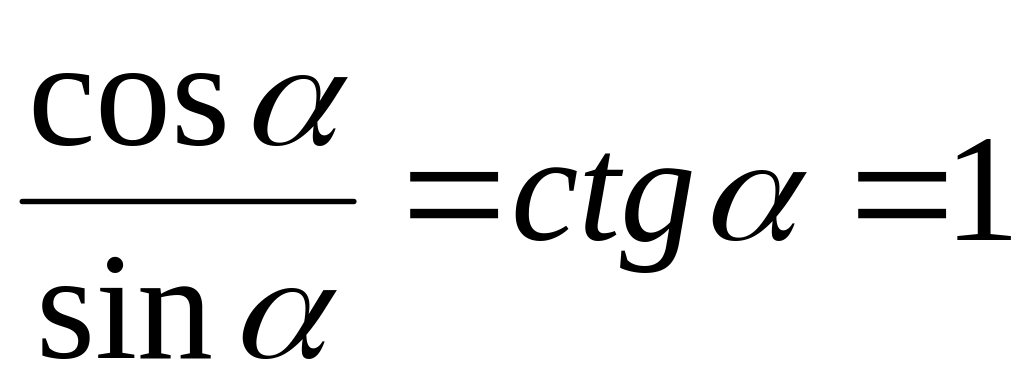

При α = 45° и вертикально установленной мачте γ = α = 45°
S1=(25·1,1+0,8)1=28,3Т,

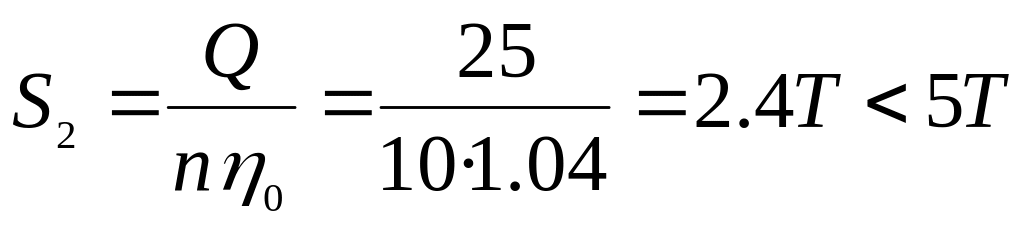

Усилие в сбегающей нитке полиспаста
Вертикальная нагрузка на мачту от предварительного натяжения вант. Для угла 45° S = 2 Т;
S3 = mS cos γ = 4·2·0,707 = 5,65 Т.

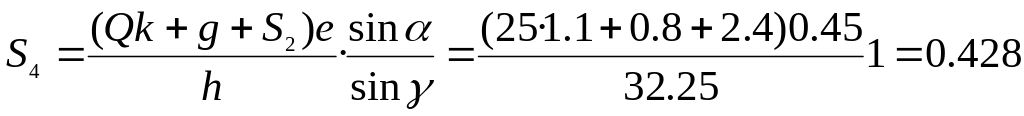

Вертикальная нагрузка на мачту от натяжения рабочей ванты
T
Полная сжимающая нагрузка на оголовок мачты
SM.O = S1 + S2 + S3 + S4 = 28,3 + 2,4 + 5,65 + 0,428 = 36,77 T.
Расчетное сжимающее усилие в оголовке мачты с учетом ее собственного веса
SM = SM.0 + Gcosβ = 36,77+6 = 42,77 Т.
