3. Расчет элементов грузозахватных устройств Расчет крюков

Грузовые крюки для блоков и траверс проверяют на растя­жение в хвостовой части и на совместное действие изгиба и ра­стяжения в криволинейной части (рис. 74).

Расчетное напряжение в хвостовой части крюка при растя­жении определяют по формуле

кГ/см²

где Р—действующая нагрузка на крюк в кГ;

F_н — площадь сечения крюка с учетом ослабления его резь­бой (нетто) в см².

Площадь сечения крюка нетто F_H находят по приближенной формуле:

F_B = 0,72F_бp,

где F_6p—площадь сечения крю­ка без учета ослаб­ления (брутто) в см².

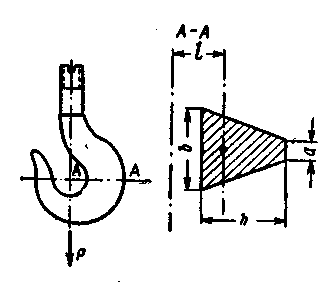

Рис. 74. Расчетная схема крюка

Площадь сечения крюка зави­сит от его формы в криволиней­ной его части:

при трапециевидном сечении

см²

при круглом сечении

см²

В криволинейной части крюка в сечении А—А одновременно действуют растягивающие и изгибающие усилия.

При высоте сечения h, меньшем или равном расстоянию l от центра крюка до центра тяжести сечения А—А, напряжение от изгиба в этом сечении приближенно можно определить по формулам:

для крюков трапециевидного сечения

кГ/см²

для крюков круглого сечения

кГ/см²

где Р — вес груза в кг:

l — расстояние от центра крюка до центра тяжести сече­ния в см;

h—высота поперечного сечения в см;

W— момент сопротивления в см³.

Положение центра тяжести для крюка трапециевидного се­чения

см

Момент сопротивления

см³

Для крюков круглого сечения соответственно

см, см³

Расчетное напряжение в крюке составит

кГ/см².

Расчет осей

Оси для грузовых крюков, блоков, подвесок, траверс, балан­сиров, захватов для колонн и ферм и т. п. проверяют на проч-

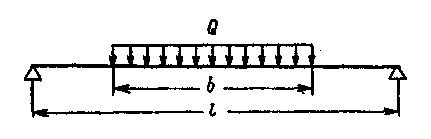

Рис. 75. Расчетная схема загрузки оси подвески крюка

ность по допускаемым напряжениям. Оси обычно изготовляют из стали марки Ст. 5 с допускаемым напряжением 1700 кГ/см².

Расчетная схема загрузки оси подвески грузового крюка при­ведена на рис. 75.

Максимальный изгибающий момент в оси подвески при весе груза Q кг находят по формуле

где Q— вес поднимаемого груза в кг;

l — расчетная длина оси в см;

b— ширина сечения А—A криволинейной части крюка в см.

Момент сопротивления для круглых сечений:

W =0,1d³,

где d — диаметр оси подвески в см.

Расчетное напряжение в материале оси

Проверка по прочности производится из условия

При расчете захватов для строповки колонн, балок и ферм при помощи оси, закладываемой в отверстие монтируемого эле­мента, диаметр оси подбирают исходя из условия ее изгиба.

Изгибающий момент, переда­ющийся на ось, определяют в со­ответствии с расчетной схемой (рис. 76) по формуле

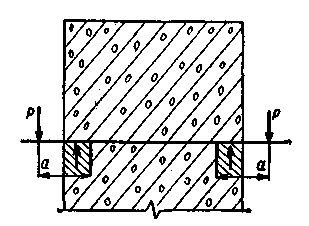

Рис. 76. Расчетная схема оси

кГ·см

где Р— усилие на точку подвеса в кГ;

а — плечо приложения усилия (складывается из полови­ны толщины подвески, зазора между подвеской и бе­тоном около 2 см и расстояния до точки опирания на трубку в бетоне, принимаемого равным 2—3 см) в см. Далее расчет ведется аналогично вышеуказанному.
