Действие кручения
Наличие эксцентриситета (е = 6 см) означает наличие крутящего момента. Поэтому дополнительное напряжение от кручения подсчитывают по формуле
,
где Мкр — крутящий момент в кГ·см;
Wкp – момент сопротивления кручению в см3;
τ — напряжение кручению (касательное напряжение) в кГ/см2.
Мкр = Ре = 2023·6=12138 кГ·см.
Момент инерции всего сечения двутавра при свободном кручении
,
где η = 1,2 (для двутаврового сечения);
h — длинные стороны прямоугольников в составном сечении в см;
δ — короткие стороны прямоугольников в составном сечении в см.

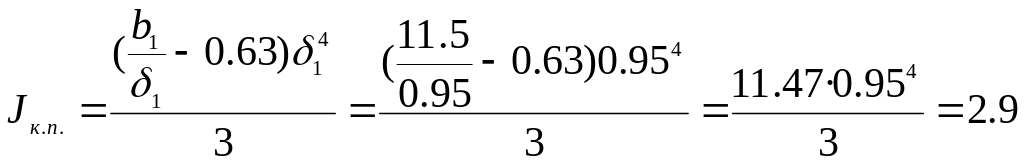

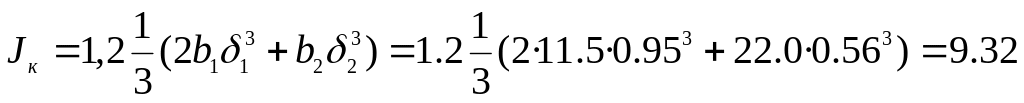

см4

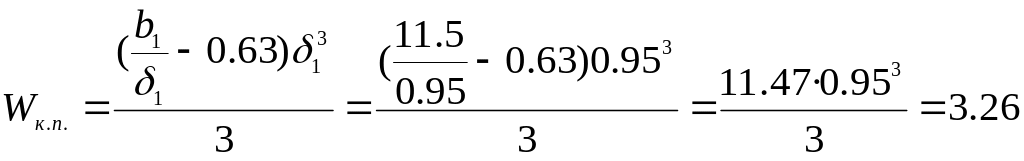

Значения b1, δ1, b2, δ2 приведены на рис. 60.
Моменты инерции и сопротивления отдельных элементов двутавра:
полки
см4

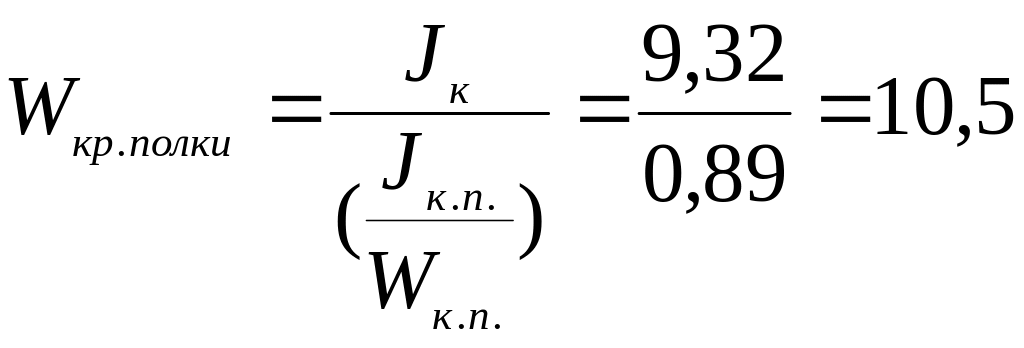

см3
стенки
Рис. 60. Расположение максимальных касательных напряжений в сечении двутавра
см4

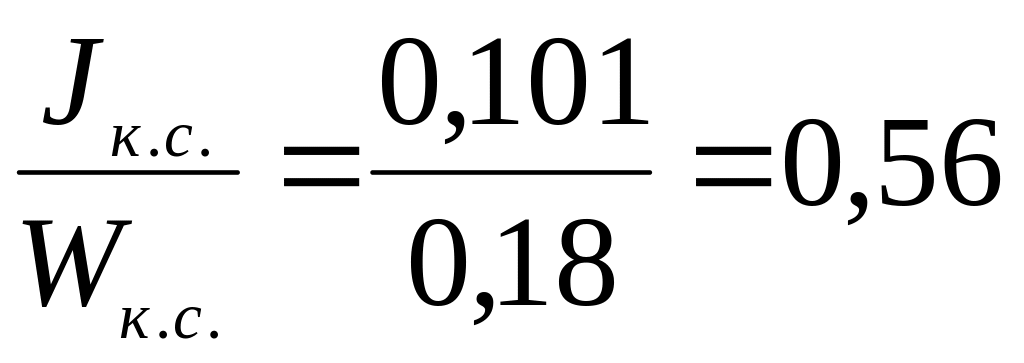

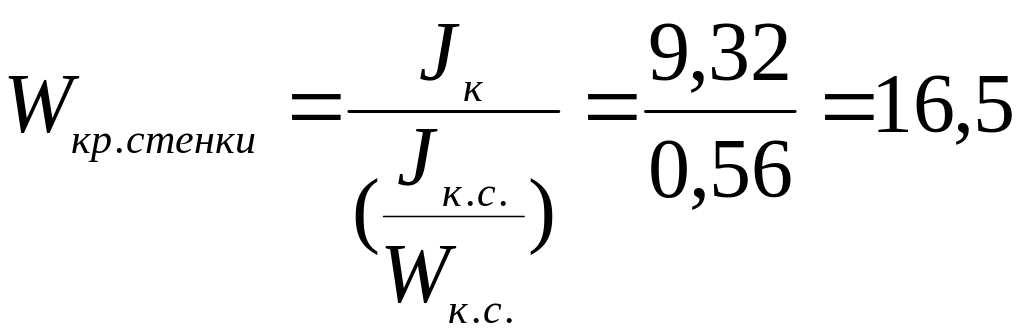

см3
Наибольшего значения касательное
напряжение достигает в той части
двутавра, где
или
будет максимальным.
см
см
см2
кГ/см2
см2
кГ/см2
Если бы балка подвергалась только изгибу, то, как видно из расчета, на консоль допускается сила до 2023 кГ. Но балка одновременно подвержена действию кручения. Получены наибольшие касательные напряжения от кручения (в полках двутавра) 1155 кГ/см2. В таком случае допускаемая сила на коп-соль значительно уменьшится.

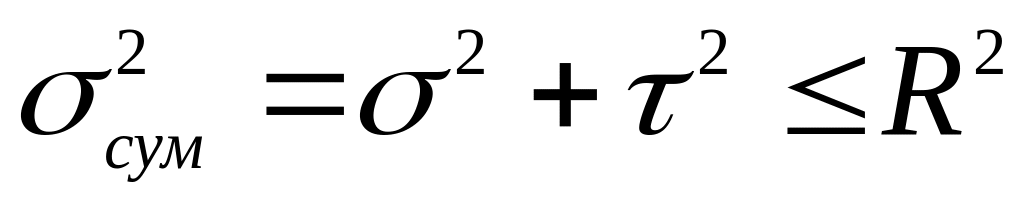

При одновременном действии изгиба и
кручения, задаваясь

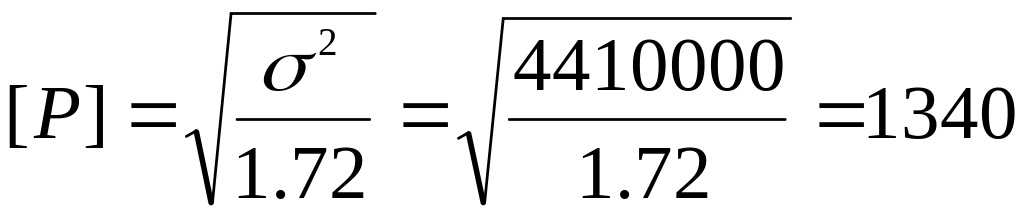

кГ/см2,
получим
где 1,2 — коэффициент перегрузки;
6— эксцентриситет.
кГ
Таким образом, при действии на балку одновременно изгиба и кручения допускаемая сила на консоль балки может быть не более 1340 кГ.
Проверка общей устойчивости балки.
Расчетная длина балки l = l1 + l2 = 2,5 + 3,3 = 5,8 м = 580 см; сжатый пояс балки — нижний (b = 11,5 см).

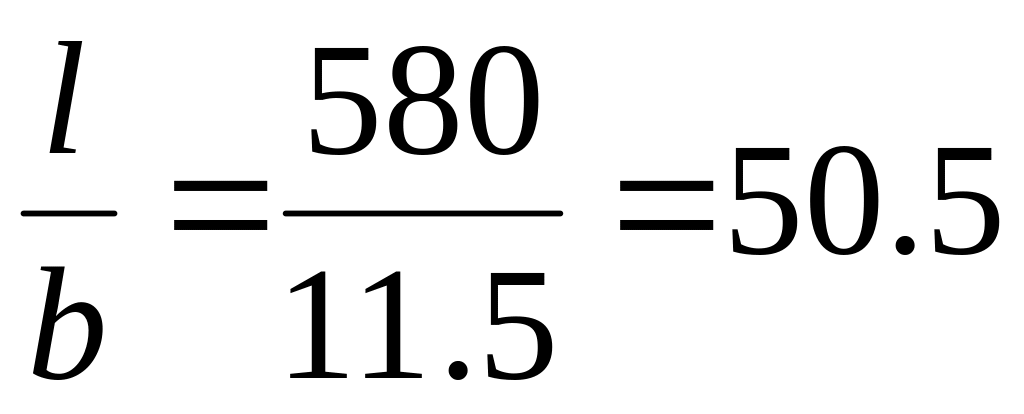

Отношение
превышает величины, указанные в табл.
13 (СНиП II-В.3-62). Поэтому
необходимо проверить общую устойчивость

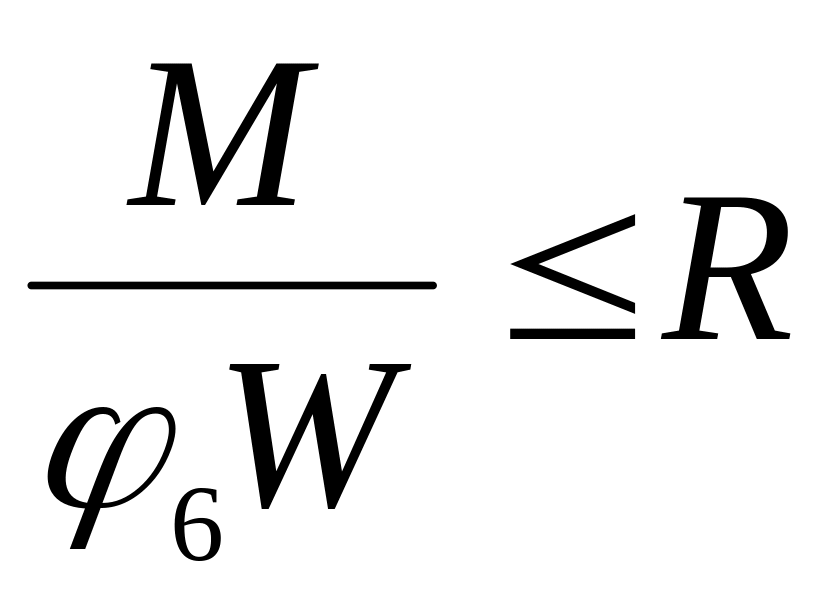

балки по формуле
где М и W —изгибающий момент и момент сопротивления сечения в плоскости наибольшей жесткости (W соответствует сжатому поясу);

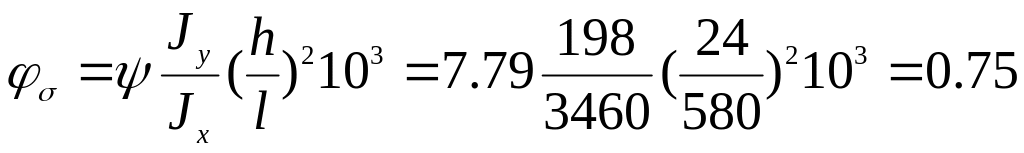

φσ — коэффициент, определяемый по указаниям приложения II (СНиП II-В.3-62).

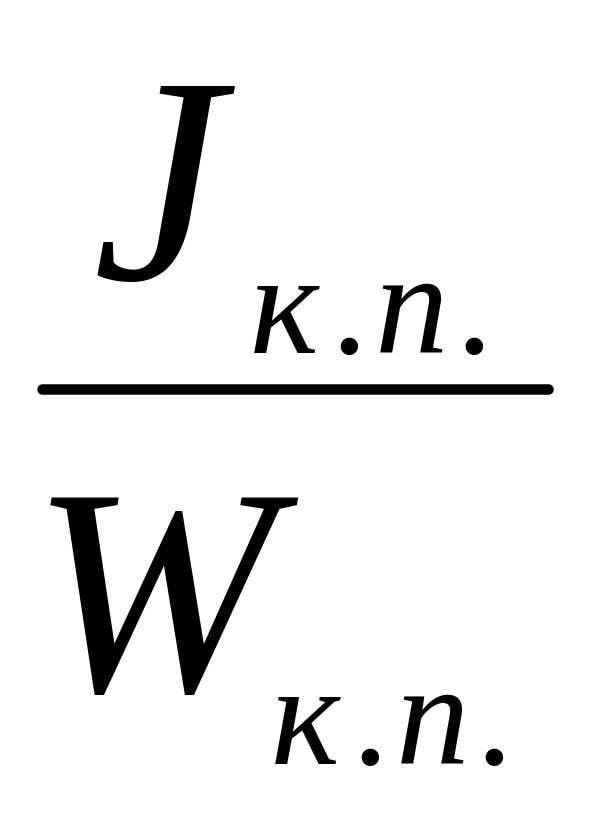

где
—

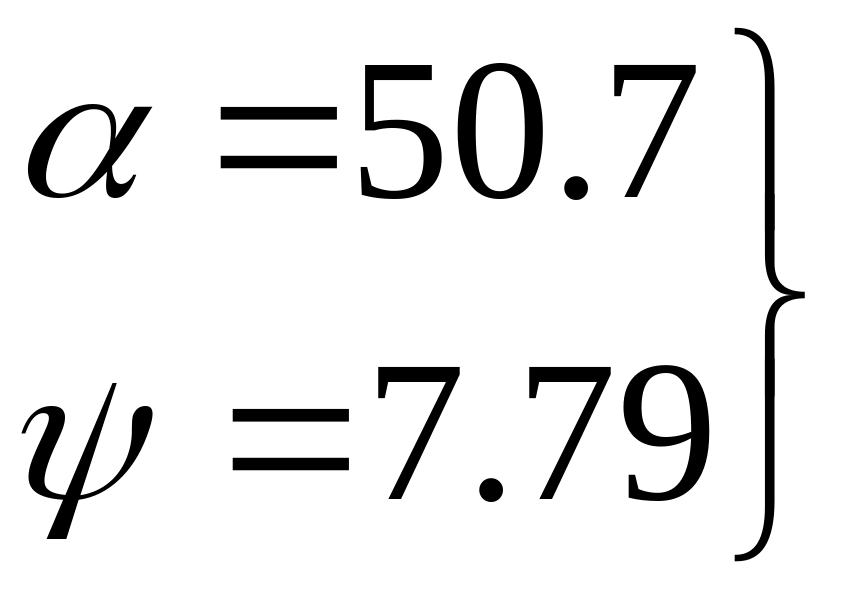

коэффициенты устойчивости, определяемые
для прокатных двутавров. Для прокатных
двутавров

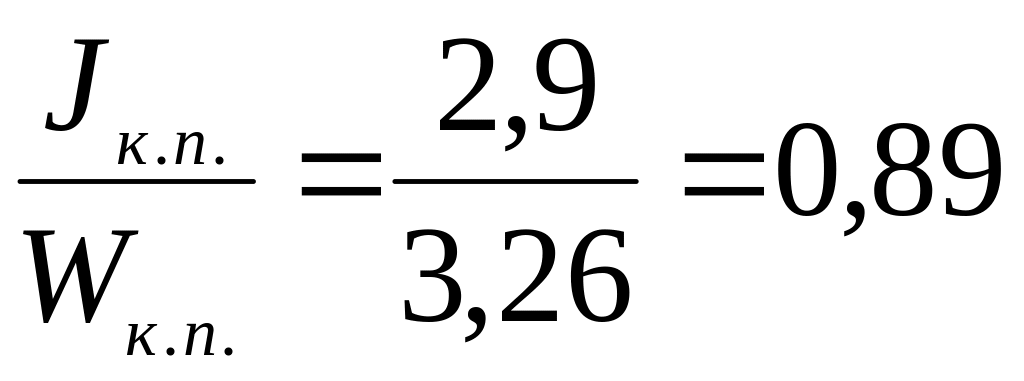

где JK — момент инерции при кручении (значения JK для прокатных двутавров по ГОСТ 8239—56);
l — расчетная длина балки;
h — полная высота балки.

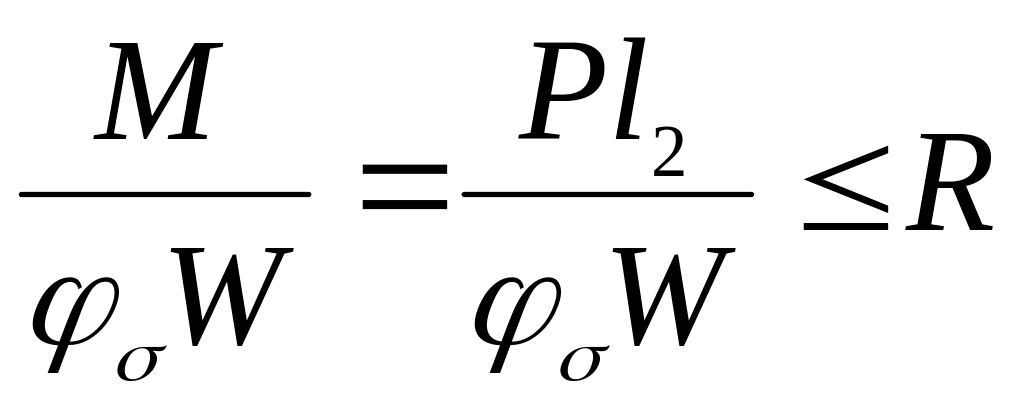

(в случае консольных балок М = Рl2, где l2 > l1).

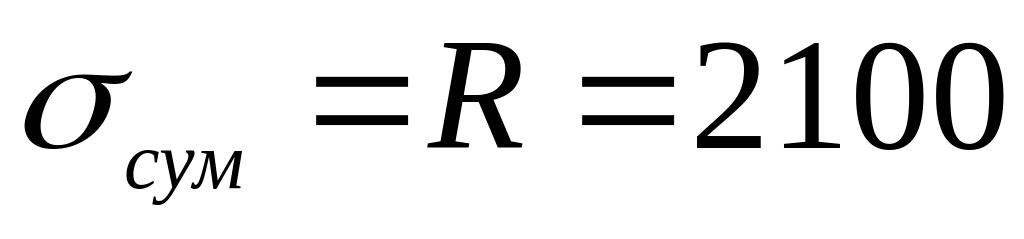

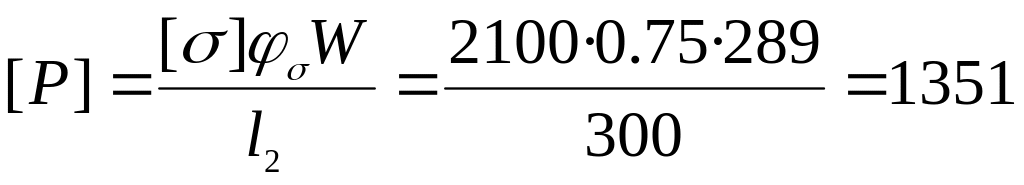

Задаваясь расчетным сопротивлением [σ] = R = 2100 кГ/см\ получим допускаемую силу
кГ
Таким образом, учитывая общую устойчивость балки, допускаемая сила на консоль может быть не более 1351 кГ.
На основании изложенного можно сделать следующий вывод. Чтобы полностью избежать действия кручения на балки струнных лесов и добиться их устойчивости, можно рекомендовать конструкцию поддерживающих устройств, приведенную на рис. 61.

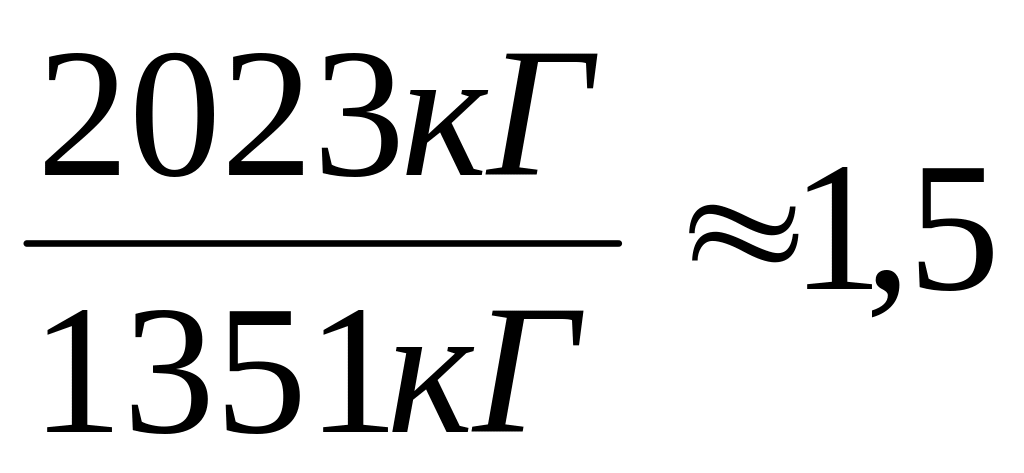

Дополнительные балки, положенные на консоли лесов (рис. 61), полностью исключают кручение, увеличивают устойчивость и дают возможность приложить на каждую консоль силу, приблизительно в 1,5 раза большую, т. е.
Рис 61. Подвесные струнные леса
1 — монорельсы; 2 — поддерживающие кронштейны; 3 — железобетонный каркас здания; 4 — настил с ограждением; 5 —струны; 5 —грузовые траверсы; 7 — каретка
