V. Строительные леса

Основными условиями, обеспечивающими безопасность ра­боты на лесах, являются их прочность и устойчивость. Правиль­ное решение конструкции лесов можно получить только путем расчета в зависимости от фактических условий их работы с уче­том эксплуатационных нагрузок, основные варианты которых приведены на рис. 42.

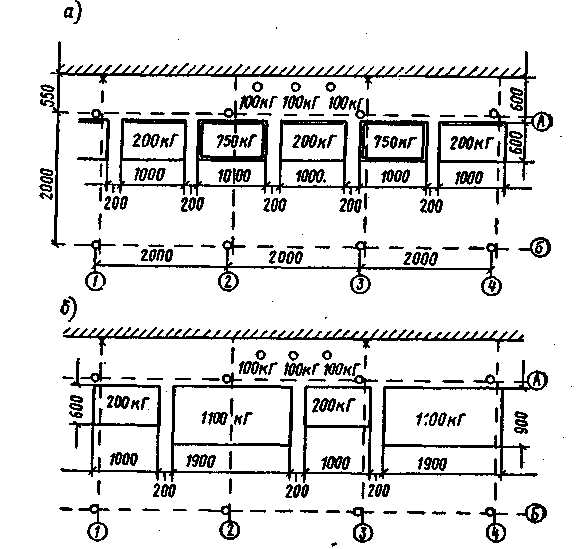

Рис. 42. Схемы расположения нагрузок на настилах трубча­тых лесов

а — для каменных работ; б —для каменных и облицовочных работ

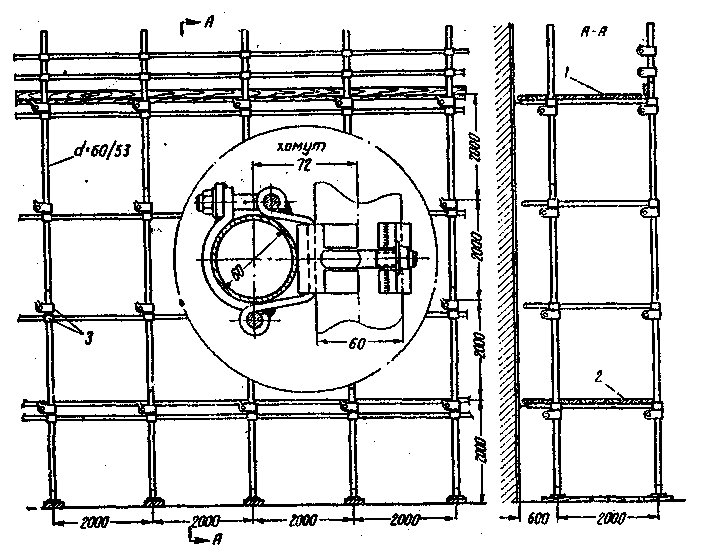

Рис. 43. Леса конструкции ВНИОМС на соединениях в виде хомутов 1—рабочий настил; 2 —защитный настил; 3 —ХОМУТЫ

На рис. 43 и 44 приведены схемы каркасов наиболее часто применяющихся в строительной практике металлических труб­чатых лесов.

1. Поверочный расчет лесов конструкции вниомс

Леса конструкции ВНИОМС на соединениях в виде глухих и поворотных хомутов (рис. 43) могут применяться для зданий сложной конфигурации в плане, а также на наклонных площа­дях, сохраняя горизонтальность рабочего настила. Конструкция лесов на хомутах позволяет изменять шаги стоек, расстояние ме­жду рядами стоек, а также высоту яруса.

Стойки стыкуют при помощи патрубка, вставляемого в верх­ний конец элемента стойки. Очередной по высоте элемент стой­ки (длина элементов стоек 2 и 4 м) надевают на патрубок, ко­торым он опирается на торец нижнего элемента без дополни­тельных креплений.

Для расчета лесов конструкции ВНИОМС стойки необходи­мо считать непрерывными по высоте с жесткими стыками. Сое­динения поперечин, несущих настил, со стойками осущест-

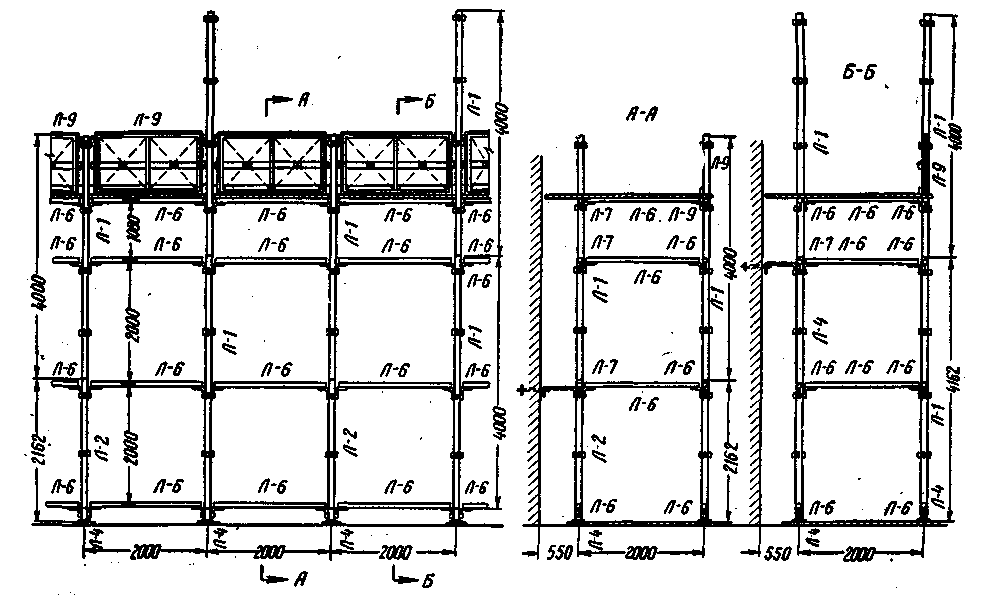

Рис. 44. Леса конструкции Промстройпроекта (Ленпромстроя) на безболтовых соединениях

вляется при помощи хомутов, создающих момент за счет экс­центричности присоединения. Эксцентриситет е = 7,2 см обуслов­лен конструкцией соединительного двойного хомута и диаметром трубчатых стоек и поперечин, равным 60/53 мм (рис. 43). Креп­ление лесов к стене (через 6 м в шахматном порядке) и по­становка достаточного количества диагональных связей не по­зволяют узлам лесов сме­щаться в горизонтальной плоскости.

Настил лесов щитовой, продольный, укладывае­мый вдоль фасада здания. Щиты настила работают совместно.

Условия опирания лесов на грунт таковы: стойки ус­танавливают на металличе­ские башмаки, каждая пара стоек опирается на дере­вянную подкладку, уклады­ваемую на подготовленное основание перпендикуляр­но стене.

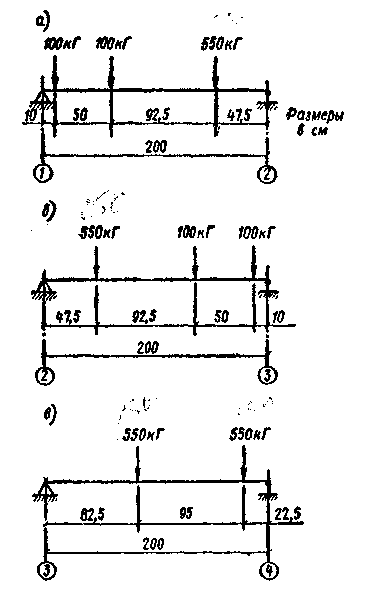

Рис. 45. Схемы распределения временных нагрузок на настил (в зоне расположения материалов).

Подсчет нагрузок на

Поперечины лесов от веса

Материалов (временная

Нагрузка)

Как видно из схем рас­положения нагрузок, слу­чай, приведенный на рис. 42,6, является невыгодным вариантом загружения ле­сов. Нагрузка в виде поддонов с кирпичом размером 900x1900 мм и весом 1100 кг, а также ящиков с раствором размером 600x1000 мм и весом 200 кг располагается так: ящики и поддоны чередуются по одному при расстоянии между ними 200 мм.

При совместной работе поддона с кирпичом и щитов на­стила для удобства расчета принимаем, что поддон делится на две части, а вес каждой части прилагается в ее центре. В этих условиях распределения нагрузок реакции определяют по рас­чету в такой последовательности (рис. 45):

в первом пролете в осях 1—2 (рис. 45, а) нагрузка, переда­ваемая на первый и второй прогоны:

кГ

кГ

во втором пролете в осях 2—3 (рис. 45,6) нагрузка располо­жена симметрично первому пролету и составляет R₂ = 455 кГ и R₃ = 295 кГ (это только в зоне расположения материалов). Дополнительная нагрузка на консоли поперечин в осях 2—3 от трех рабочих (вес их по 100 кг), расположенных в рабочей зоне составит: R'₂ = 150 кГ и R'₃ = 150 кГ;

в третьем пролете в осях 3—4 (рис. 45,0) нагрузка, переда­ваемая на третий и четвертый прогоны:

кГ

кГ

Следовательно, для крайних поперечин суммарная временная нагрузка от материалов может изменяться в пределах от 295 до 718 кГ без учета нагрузки в рабочей зоне, где расположены рабочие. Нагрузка от рабочих на крайние поперечины составля­ет 150 кГ. Тогда пределы изменения нагрузки на крайние попе­речины составят:

от 295+150=445 кГ до 718+ 150=868 кГ

Максимальная нагрузка, приходящаяся на поперечины про­межуточных пар стоек по осям от 2 до n—1 при наиболее не­выгодном расположении груза, составит:

(2·455)+150=1060 кГ
