Переносные участки электросетей

П ереносные участки электросетей являются наиболее ответ­ственными участками сетей на строительной площадке, так как в процессе эксплуатации они подвергаются повышенным меха­ническим и другим воздействиям. Переносные участки электро­сетей состоят из шланговых про­водов и кабелей и различных ин­вентарных передвижных, перенос­ных электротехнических уст­ройств, например распредели­тельных и подключательных пунк­тов. На рис. 29 показано питание экскаватора от Подключательного пункта, установленного на опо­ре ЛЭП напряжением 380/220 в.

Для обеспечения необходимой гибкости шланговые провода и кабели выпускают только -с мед­ными жилами, свитыми из боль­шого числа проволок. Такие про­вода имеют резиновую изоляцию токоведущих жил, а поверх изо­ляции— толстую защитную рези­новую оболочку — шланг для ис­ключения механических повреж­дений и проникания влаги,

При проектировании сетей на строительной площадке следу­ет стремиться к уменьшению количества и размеров участков, для обслуживания которых необходимы переносные электросе­ти, что снижает расходы на их устройство и улучшает условия электробезопасности при прочих равных условиях.

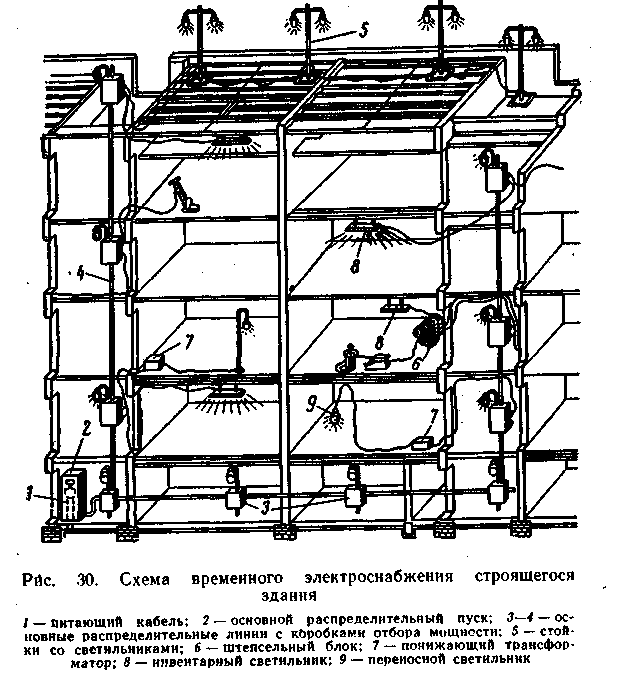

Схема электроснабжения строящегося здания при помощи инвентарных электротехнических устройств и участков сетей приведена на рис. 30. На схеме видно, что отбор мощности от поэтажных распределительных пунктов позволяет сократить длину переносных участков электросетей на этажах строящегося здания.

Шланговые кабели, как правило, имеют заземляющую жилу для заземления корпусов строительных машин и механизмов, питаемых от электропривода.

Марки, характеристика и область применения основных шланговых проводов и кабелей, используемых в строительстве, приведены в табл. 29.

3. Выбор сечений проводов и кабелей

Одним из условий обеспечения безопасной эксплуатации электрической сети является правильный выбор сечений прово­дов и кабелей.

Таблица 29

Марка	Характеристика конструкции и напряжение	Область применения
ШРПС	Провода переносные с двумя или тремя жилами и заземляю­щей жилой, сечение основных жил 0,75 — 1,5 мм2, напряжение до 500 в	Для подключения к сети электроинструментов, электро­двигателей строительных меха­низмов и переносных светиль­ников при умеренных механи­ческих воздействиях
КРПТ	Кабели переносные тяжелые двух- и трехжильные с зазем­ляющей жилой и одножильные на напряжение до 500 в, сече­ние основных жил 2,5—70 мм2	Для питания передвижных строительных машин при на­пряжении 380 в, может воспри­нимать значительные механиче­ские воздействия
ГТШ	Кабели торфяные трехжиль­ные с заземляющей медной оп­леткой, сечение жил 6 — 70 мм2, напряжение 500, 3000, 6000 в	То же (с учетом напряже­ний)
ГРШ	Кабели шахтные трехжиль­ные с заземляющей жилой, се­чение основных жил (могут иметь дополнительные) 2,5— 70 мм2, напряжение 500 в	То же, что и КРПТ
КШВГ	Кабели гибкие с тремя экра­нированными основными жила­ми сечением 10—150 мм2 и од­ной заземляющей жилой	Для присоединения к сетям экскаваторов н других крупных строительных машин, может работать при температуре от —50 до +500 С
ПРГД	Провод гибкий одножильный 6 — 120 мм2, напряжение 120 в	Для присоединения электрододержателей к источнику то­ка при электродуговой сварке

Выбор сечений проводов и кабелей для сетей, питающих элек­трической энергией строительные площадки с большим потреб­лением электрической энергии, производится при проектирова­нии энергоснабжения строительства проектными организация­ми. На небольших строительных площадках для обеспечения питания электрической энергией силовых и осветительных уста­новок выбор сечений проводов и кабелей осуществляют работни­ки строительных организаций.

Величина необходимого сечения проводов и кабелей зависит от номинального напряжения и силы тока в цепи, материала проводов и их проводимости, способа прокладки проводов и их конструкции, величины и характера нагрузки.

При несоответствии сечений проводов условиям защиты сни­жается эффективность защитных мероприятий.

При недостаточном сечении проводов и кабелей (т. е. повы­шенном сопротивлении проводов и кабелей относительно других участков электрической цепи) увеличивается их нагрев, что свя­зано с опасностью возникновения электротравматизма и пожа­ров вследствие разрушения изоляции проводов, уменьшается напряжение, передаваемое потребителям, что ведет к снижению эффективности их использования и увеличению расходов, свя­занных с их эксплуатацией. При заниженных сечениях проводов возможен их обрыв в результате недостаточной механической прочности, что нежелательно с точки зрения надежности пита­ния и условий электробезопасности.

При сечениях, превышающих необходимые, повышается рас­ход материала на устройство электрических сетей и увеличива­ются затраты на их сооружение.

При определении необходимого сечения проводов и кабелей их выбор осуществляют по двум признакам: по допустимому нагреву проводов током и по допустимой потере напряжения в проводах.

Большое значение при определении необходимого сечения проводов и кабелей имеет определение нагрузки на участках сети и на магистральных проводах. В сетях обычно различают два рода нагрузки:

с небольшой индуктивностью — активные нагрузки — осве­щение (cosφ равен или близок к единице);

нагрузки со значительной индуктивностью, смешанные или активно-индуктивные нагрузки — электродвигатели (cosφ отли­чается от 1).

Расчетной нагрузкой называется наибольшая нагрузка, кото­рую требуется передавать по проводам. При определении рас­четной нагрузки Р_р следует иметь в виду, что при значительном количестве потребителей не все потребители работают одновре­менно. Поэтому при ее определении учитывают так называемый коэффициент спроса К_с, представляющий собой отношение рас­четной нагрузки Р_р к сумме номинальных мощностей (Р_н) по­требителей:

При расчете сетей на строительстве можно применять сле­дующие приближенные значения коэффициента спроса: для ос­ветительных групп Кс = 1, для электродвигателей — в зависимо­сти от их количества:

Количество электродвигателей	3	4	5-6	7-9	10-20
Значение коэффициента спроса Кс	1	0,9	0,75	0,5	0,35
