Кабельные линии

При невозможности осуществить питание механизмов строи­тельных площадок от воздушных линий электропередачи, а так­же при распределении электрической энергии на строительной площадке применяют кабельные линии электропередачи, про­кладываемые в земле, в траншеях.

Траншеи для кабельных линий отрывают глубиной 800 мм считая от поверхности грунта, если планировочная отметка вы­ше отметки грунта, и считая от планировочной отметки, если от­метка грунта выше планировочной. Ширину траншеи по дну принимают 350—400 мм при прокладке одного кабеля и 600 мм при прокладке двух кабелей. Для получения некоторого запаса по длине кабеля его следует укладывать «змейкой». До засыпки кабель необходимо осмотреть и испытать, а также нанести трас­су кабеля на план участка и обозначить его местоположение при помощи специальных столбиков или опознавательных зна­ков на конструкциях близлежащих сооружений.

Для электроснабжения строительных площадок наиболее ча­сто применяют следующие марки силовых кабелей с бумажной изоляцией:

при напряжении до 1000 в — кабель марки ААБ, силовой бронированный в алюминиевой оболочке с алюминиевыми жи­лами с джутовым покрытием сверх брони; кабель марки ААБГ аналогичной конструкции, но без наружного покрова сверх бро­ни — для прокладки в специальных каналах;

при напряжении 6 и 10 кв — кабель марок ААБ и АСБ ана­логичной конструкции с алюминиевой или свинцовой оболочкой и с изоляцией на соответствующее напряжение.

В настоящее время для прокладки кабельных линий напря­жением 0,5; 6 и 10 кв применяют кабели с изоляцией из полиэти­лена и полихлорвинила с алюминиевыми или медными жилами сечением до 150 мм² марок АВВБ, АПВБ, ВВБ, ПВБ, АВВГ и др.

Электропроводки

Постоянные электропроводки на строительной площадке ис­пользуются для подачи электроэнергии к приемникам тока в ад­министративных, бытовых и других временных сооружениях, а также в жилых зданиях поселков строителей. Временные элект­ропроводки применяют для подачи электроэнергии на этажи и участки строящихся зданий и сооружений.

Электропроводки выполняют изолированными установочны­ми проводами и кабелями. Использовать голые провода для этой цели не допускается.

В ременные электропроводки изолированными проводами прокладывают внутри помещений на высоте не менее 2,5 м, над проходами — 3 м, над проездами — 5 м. Минимальное сечение алюминиевой жилы изолированного провода при прокладке на роликах 2,5 мм², а при прокладке на изоляторах, в том числе для наружных проводок 4 мм². Кабели марок ВРГ и НРГ мож­но прокладывать на любой высоте. К стенам и перегородкам их прикрепляют при помощи скоб.

К стационарным механизмам питание подводят изолированными проводами, заключенными в стальную трубу.

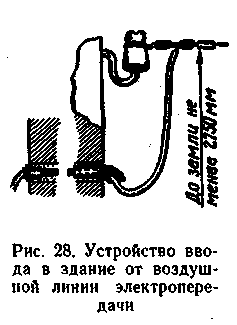

Конструкция ввода проводов в здание приведена на рис. 28.

Марки, характеристика и область применения установочных проводов и ка­белей, наиболее часто употребляемых в строительстве, приведены в табл. 28.

На строительных площадках применя­ют также и наружные электропроводки, прокладываемые по стенам зданий и со­оружений, неметаллическим лесам и под­мостям(например, для освещения). На-

Таблица 28

Марка	Характеристика конструкции и напряжение	Область применения
АПР	Одножильный провод с алюми­ниевыми жилами в резиновой изоляции сечением 2,5 — 400 мм2, напряжение до 500 в	Осветительные и силовые сети, прокладываемые в поме­щениях и вне зданий на роли­ках, в трубах и каналах
АЦВ	То же, с изоляцией из поли­хлорвинила сечением 2,5 — 95 мм2	То же
ПРГ и ПВГ	Провода аналогичные АПР и АПВ, но с медными жилами сечением 0,75 — 6 мм2, Жилы многопроволочные, напряжение до 500 в	Для соединения подвижных частей машин и аппаратов в сырых и сухих помещениях
АППВ	Плоские провода с изоляцией из полихлорвинила и алюми­ниевыми жилами сечением 2,5 — 6 мм2, напряжение 220 в	Для открытых и скрытых электропроводок по стенам и потолкам в сырых и сухих по­мещениях
АПН	То же, с изоляцией из найрита сечением 2,5—4 мм2	То же, для открытой про­кладки
ВРГ и НРГ	Кабели с резиновой изоляцией, алюминиевыми жилами се­чением 1 — 185 мм2 (до трех жил)	Для прокладки в сырых по­мещениях по стенам и потолкам

Примечание. Марки проводов и кабелей с алюминиевыми жилами имеют первую букву А, аналогичные провода, с медными жилами обозначаются той же маркой, но без буквы А.

ружные электропроводки (перекидки) используют, например, для подачи электрической энергии в близкорасположенные вре­менные сооружения и передвижные домики.

Электропроводки по стенам зданий и сооружений проклады­вают на высоте не менее 2,75 м над поверхностью земли.

Наружные электропроводки прокладывают только на изоля­торах, закрепляемых при помощи крюков, штырей в вертикаль­ном положении.

Внутренние проводки в сырых помещениях следует прокла­дывать также на изоляторах.
