2.3.Підготовчі роботи.

2.3.1.Вихідні дані.

Під час роботи ми застосуємо програмне забезпечення ГІС Панорама. В якості вхідних даних ми отримали растрове зображення топографічного плану в масштабі 1:2000 (див. Рисунок 1).

Аналіз вхідних даних полягає у візуальній оцінці наповнення плану топографічною інформацією, наприклад, видів умовних позначень, розташування об’єктів. Тому подальшими діями було детально розглянути фрагмент плану і розпізнати на ньому умовні знаки для візуального представлення території.

2.3.2.Трансформування растрового зображення плану.

Трансформування растрового зображення виконують з метою усунення деформації сканування і прив’язки зображення до системи координат топографічного плану.

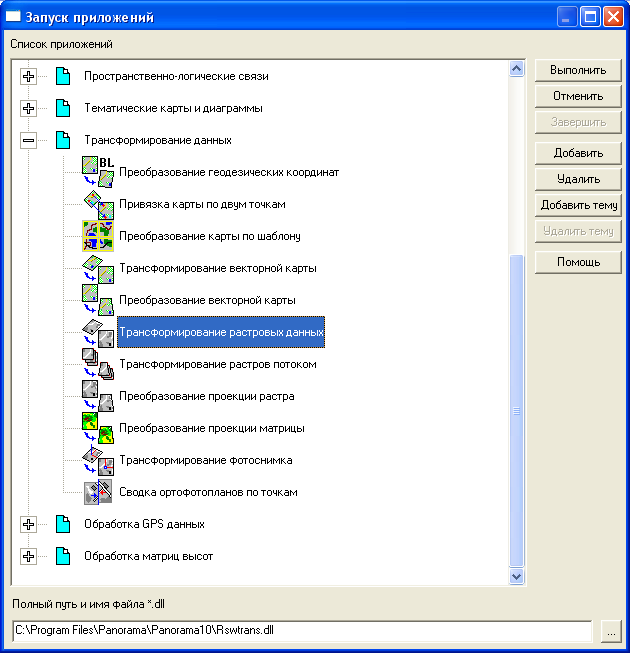

Порядок трасформування такий (рисунок 2):

• виконати команди головного меню: «Задачи-Запуск приложений»;

• вибираємо задачу «Трансформирование растрових данных»;

• заповнити параметри трансформування в діалозі «Трансформирование растровой карты»;

Рисунок 2. «Вікно запуску»

2.3.3.Створення рамки векторного плану.

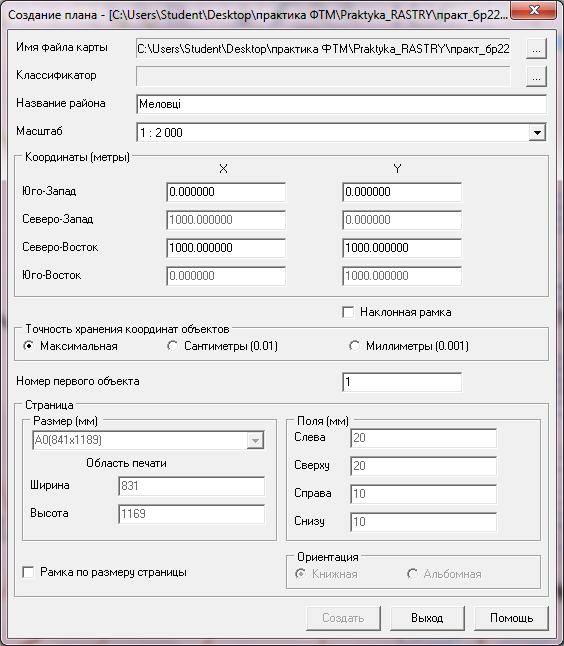

Для того щоб створити рамку для нашого плану вибираємо пункт меню «Файл» → «Создать» → «План», з’явиться діалогове вікно, в якому потрібно задати параметри рамки плану: координати південно-західної і північно-східної точок, масштаб та назву карти (рисунок 3).

Рисунок 3. «Вікно створення топоплану»

У вікні створення топоплану вводимо :

В рядку «Файл ресурсов (*.rsc)» - ім’я та шлях до файлу цифрового класифікатора з умовними знаками.

В рядку «Название карты» - назву населеного пункту, на якій створюють план.

В рядку «Масштаб» - знаменник масштабу створюваного плану.

В області «Координаты (метры)» - вводять координати вершини рамки, в межах якої буде створено план. Сюди вводять координати X і Y південно-західної і північно-східної вершини рамки (відповідні координати перехресть координатної сітки растрового плану).

Після введення всіх параметрів натискаємо кнопку діалогу «Создать». В результаті на екрані відкриється робоче вікно з рамкою векторного плану.

Для завантаження зображення растрового плану у головному меню вибираємо команду «ФАЙЛ» - «Добавить» - «Растр».

Далі прив’язуємо растр до створеної нами рамки, дотягуючи краї зображення до країв рамки.

2.3.4.Конвертування файлів у внутрішній растровий формат програми карта 2005.

Щоб розпочати роботу у програмному середовищі «Панорама» потрібно конвертувати вхідне зображення з формату *.jpeg у формат *.RSW.

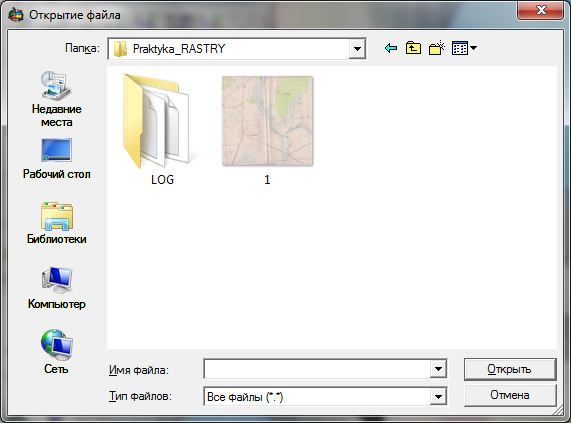

Для цього у головному меню програми заходимо у пункт меню «Файл» і вибираємо команду «Открыть». З’явиться діалогове вікно (рис. 4), яке вкаже на те, який файл ми відкриваємо і шлях та назву до нового файлу, також будуть показані характеристики файлу *.jpeg і потрібно буде задати характеристики нового робочого файлу у форматі *.RSW. Вводимо масштаб створеної карти 1:2000 і розширення 300 точок на дюйм, залежно від потрібної нам точності. Після введення даних натискаємо кнопку «Да» для обробки даних. В результаті програма відкриє растровий план в робочому вікні з ракою векторного плану.

Рисунок 4. «Діалогове вікно відкриття файлу».

Далі вибираємо пункти «Задачи» потім «Редактор растра» .

Рисунок 5

Далі натискаємо «Робота з растром» (Рис. 4).

Рисунок 6. Панель інструментів «Редактор растра»».

Наступною дією буде «Прив’язка растра подвох точках з масштабуванням» (Рис.6).

Рисунок 6. Панель інструментів «Работа с растром».
