2.6. Технологія створення растрового топографічного плану
Для початку подальших робіт створюємо файл каталогу координат перехресть сітки топографічного плану. Для цього використаємо Блокнот, який активізуємо з меню «Пуск» панелі задач Windows в такому порядку: «Пуск»→ «Всі програми» → «Стандартні» → « Блокнот».
Рис. 5. Прямокутна система координат.

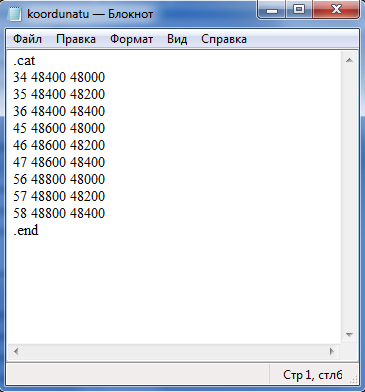

В якості опорних точок використовуємо координати перехресть координатної сітки топографічного плану. Точок для трансформування повинно бути не менше 4-х, в нашому випадку їх є 9-ть. Рядки містять номер точки ( в нашому випадку це номер перехрестя), координати X і Y (рис.6).
Рис.6.Структура файлу каталогу координат в текстовому редакторі Блокнот.
Створений файл зберігаємо з розширенням *.cat. в папці Rastry.
Растровий топографічний план створюємо з метою усунення похибок сканування і прив’язки растрового зображення до обраної системи координат. Процес створення складається з двох етапів: конвертування у внутрішній растровий формат ГІС Панорама і трансформування зображення. Конвертацію виконували у такому порядку:
1)виконали команду головного меню «Файл» → «Открыть»;
2)в діалозі відкриття файлів зайшли в папку, де розміщено растрове зображення плану, встановивши в рядку «Тип файлов» параметр «Графические файлы(*.bmp, *.tif, *.pcx)»;
3)вибрали потрібний файл і натиснули «Открыть»;

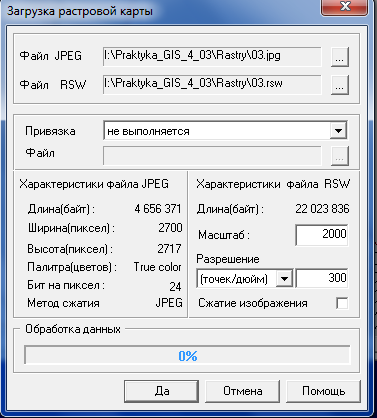

4)в діалозі «Загрузка растровой карти» (рис.7) перевірили шлях до вхідного і конвертованого файлу, в рядку «Масштаб» встановили значення масштабу плану (2000);
Рис. 7. Діалог «Загрузка растровой карти».
5)підтвердили конвертування кнопкою «Да».
В результаті був створений растровий RSW файл,який відкриваємо в середовищі ГІС Панорама.
Трансформування растрового зображення виконуємо з метою усунення деформації сканування і прив’язки зображення до системи координат топографічного плану. Порядок трансформування:
1)виклик команди «Задачи» →«Запуск приложений»;
2)В діалозі «Запуск приложений» (рис.8.) вибираємо задачу «Трансформирование растровых данних» і натискаємо кнопку «Выполнить»;
Рис.8. Діалог «Запуск приложений».

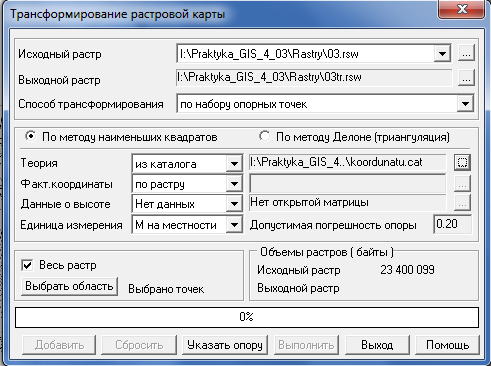

3)заповнюємо параметри трансформування у діалозі «Трансформирование растровой карты» (рис.9):
Рис.9. Діалог «Трансформирование растровой карты».
- в рядку «Исходный растр» перевіряємо шлях до вхідного файлу RSW;
- в рядку «Выходной растр», натиснувши кнопку з трьома крапками, підтвердили створення вихідного файлу (програма за замовчуванням додає в назву файлу букви tr);
- встановлюємо параметр «по набору опорных точек» в рядку «Способ трансформирования»;
- в рядку «Теория» вибрали файл координат *.txt;
-в рядку «Допустимая погрешность опоры» встановили точність трансформування 0.1 мм на плані або 0,2 м на місцевості;
- натиснули «Указать опору».

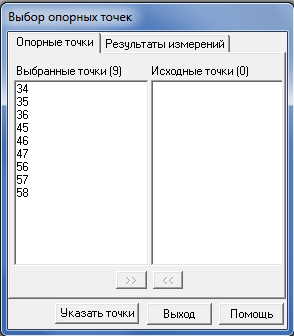

4) в діалозі «Выбор опорных точек» (рис.10) вибираємо необхідні точки для трансформування, перемістивши їх номери із секції «Исходные точки» в секцию «Выбранные точки» і натиснувши «Указать точки»;
Рис. 10. Діалог «Выбор опорных точек».
5) програма в інформаційному рядку пропонує вказати розміщення першої точки трансформування;
6) наводимо курсор на перше перехрестя і натискаємо ліву клавішу миші;
7)далі програма показує приблизне розташування другої точки;
8)виконуємо операцію вказану у пункті 6 наводячись на друге перехрестя.;
9)аналогічно реєструємо решту перехресть;

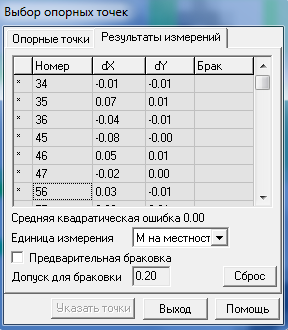

10)після реєстрації останньої точки закриваємо діалог «Выбор опорных точек», натиснувши кнопку «Выход» (рис.11) і виконуємо трансформування, натиснувши кнопку «Выполнить» (рис.9);
Рис.11. Діалог «Выбор опорных точек» з результатами вимірів.
11) залишаємо на екрані відтрансформований растр, скориставшись командою головного меню «Вид» → «Список растров».
Результатом є трансформований растр із зображенням топографічного плану, тобто створено растровий топографічний план, який має відповідний масштаб (1:2000) і систему координат ( навівши курсором на перехрестя координатної сітки в інформаційному рядку програма відобразить координати цього перехрестя).
