3.Підготовчі роботи.

3.1 Вхідні дані.

В якості вхідних даних студент отримує: фрагмент топографічного плану.

Аналіз вхідних даних полягає у візуальній оцінці наповнення плану топографічною інформацією.

В якості опорних точок використовують координати перехресть координатної сітки топографічного плану.

Файл каталогу координат створюють у будь-якому текстовому редакторі. Для цього можна використати БЛОКНОТ.

Точок трансформування повинно бути не менше 4. У файлі набирають першим рядком абревіатуру .cat. Другий і решта рядки містять номер точки, координати Х і У. Останній рядок містить абревіатуру .end.

3.2 Конвертування файлів у внутрішній растровий формат.

Для роботи у середовищі «Панорама» потрібно конвертувати вхідне зображення з формату *.jpeg у формат *.RSW. Для цього у головному меню програми заходимо у пункт меню «Файл» і вибираємо команду «Открыть». З’явиться діалогове вікно (рис. 4), яке вкаже на те, який файл ми відкриваємо і шлях та назву до нового файлу, також будуть показані характеристики файлу *.jpeg і потрібно буде задати характеристики нового робочого файлу у форматі *.RSW. Вводимо масштаб створеної карти 1:2000 і розширення 300 точок на дюйм, залежно від потрібної нам точності. Після введення даних натискаємо кнопку «Да» для обробки даних. В результаті програма відкриє растровий план в робочому вікні з ракою векторного плану.

Створення растрової рамки.

Вибираєм пунки задачі потім редактор растра

Робота з растром

Потім вибираєм прив’язка растра по двум точкам.

3.3 Створення рамки векторного плану.

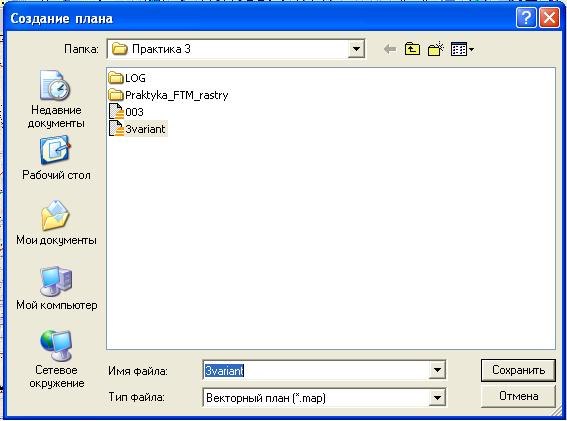

Вибравши пункт меню «Файл» → «Создать» → «План», з’явиться діалогове вікно в якому потрібно задати параметри рамки плану: координати південно-західної і північно-східної точок, масштаб та назву карти.

Тут вводять:

В рядку «Файл ресурсов (*.rsc)» - ім’я та шлях до файлу цифрового класифікатора

з умовними знаками.

В рядку «Название карты» - назву населеного пункту, на якій створюють план.

В рядку «Масштаб» - знаменник масштабу створюваного плану.

В області «Координаты (метры)» - вводять координати вершини рамки, в межах якої буде створено план. Сюди вводять координати X і Y південно-західної і північно-східної вершини рамки (відповідні координати перехресть координатної сітки растрового плану).

Після ведення всіх параметрів натискаємо кнопку діалогу « Создать». В результаті на екрані відкриється робоче вікно з рамкою векторного плану.

Для завантаження зображення растрового плану у головному меню вибираємо команду «ФАЙЛ» - «Добавить» - «Растр».

3.4 Створення панелі інструментів користувача.

Щоб оптимізувати роботу по нанесенню векторних об’єктів на зображення растрового плану необхідно організувати робоче середовище програми.

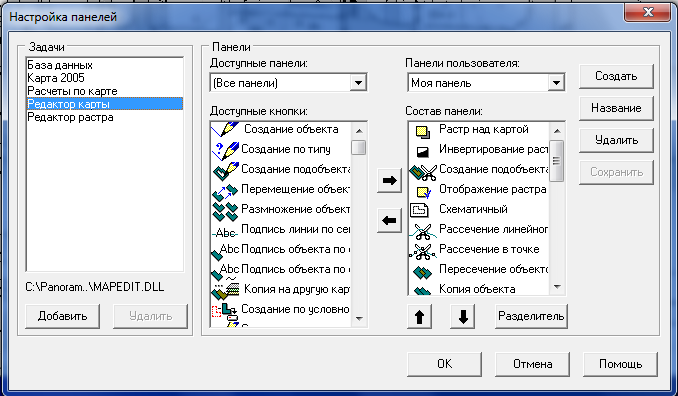

Панель інструментів створюємо за допомогою команди «ЗАДАЧИ» - «Пользовательские панели» – «Настройки». В діалозі «Настройка панелей» натискаємо «Создать».

Створюємо панель інструментів і натискаємо «Сохранить» .

3.5 Створення таблиць макетів умовних позначень.

Макети умовних позначень створюємо для швидкого доступу до об’єктів цифрового класифікатора. Таблиця макетів уявляє собою набір лінійок по 20 об’єктів у кожній

Для того щоб занести об’єкт в макет потрібно натиснути на кнопку макетів і з діалогу «Создание обьекта карты» вибрати необхідні умовні знаки. Наприклад на моєму макеті нанесено: городи, сади, луки, будинки житлові і нежитлові, дороги, паркани та ін.

Будівлі:
