Мал. Лоток:

1 — планка; 2— вал; 3— люк оператора; 4— редуктор; 5 — ручка; 6 — ручка фіксатора; 7 — чека; 8, 10 — важелі; 9 — напрямна; 11 — стійка; 12 — стрижень; 13 — ремені;

14 — скоба

Склад боєкомплекту і його розміщення

Боєкомплект, що укладається в БМП-2, складається з: боєкомплекту до штатного озброєння машини і боєкомплекту до особистої зброї десанту.

Боєкомплект до озброєння машини включає:

• 500 пострілів до гармати 2А42, з них 340 пострілів з осколочно-фугасно-запалювальними (ОФЗ) і уламково-трасуючими (ОТ) снарядами, 160 пострілів з бронебійно-трасуючими (БТ) снарядами;

• 2000 7,62-мм патронів до кулемета ПКТ;

• протитанкові керовані ракети (ПТУР) 9М113 або 9М111|;

• 12 патронів до сигнального пістолета;

• 12 ручних гранат Ф-1.

У боєкомплект до особистої зброї десанту входять:

• 2040 7,62-мм патронів до кулеметів ПК, що укладаються в чотири коробки зі стрічками на 100 патронів, в шість коробок зі стрічками на 200 патронів і в штатне закупорювання на 440 патронів;

• патрони в штатному закупорюванні до автоматів АКМ або АК-74;

• 5 гранат ПГ-7В для гранатомета РПГ-7В, укладених в дві сумки.

Мал. Схема укладання боєкомплекту в бойову машину бмп-2:

1 — магазин ПКТ; 2, 3— сумки з патронами до сигнального пістолета; 4— кобура з сигнальним пістолетом; 5—укладка для кріплення пускової установки; 6, 9, 20— коробок із стрічками на 200 патронів до кулеметів ПК; 7, 8 — ПТУР 9М113; 10 — механізм і тракти живлення гармати; 11 — коробка ємкістю 700 патронів до автоматів; 12 — гранати Ф-1; 13, 14 — гранати ПГ-7В до гранатомета; 15, 16, 17, 19 — коробки із стрічками на 100 патронів до ПК; 13 — коробка з 440 патронами для кулеметів ПК

Командири підрозділів особисто організовують роботи по укладанню і вивантаженню боєкомплекту бойової машини, контролюють дотримання особовим складом заходів безпеки і правильність укладання боєкомплекту в машину.

Перед укладанням боєкомплекту в машину заздалегідь має бути вибране місце для розміщення боєприпасів в упакуванні і для їх підготовки до укладання, а також виконані роботи по підготовці самої машини, боєприпасів і машинок для спорядження патронних стрічок до гармати і кулеметів.

Ділянка місцевості для розміщення боєприпасів має бути рівною і забезпечувати можливість установки на нім машини лівим бортом до майданчика з укладеними боєприпасами і підїзду до неї автомашини при підвезенні боєприпасів.

При проведенні робіт з підготовки машини і боєприпасів до укладання в нічних умовах має бути забезпечене освітлення майданчика.

При глибокому снігу, пилу і грязі на майданчику може розстеляється брезент для укриття.

Підготовка машини до укладання боєкомплекту

У підготовці машини до укладання боєкомплекту беруть участь командир машини, навідник-оператор, механік-водій, що виконують наступні операції.

Навідник-оператор:

• відкриває люк, застопорює його і займає своє робоче місце;

• передає командирові мішки з ланками стрічок до гармати;

• повертає башту вправо на 54-00 по азимутальному покажчику;

• знімає своє сидіння і укладає його в десантному відділенні, після чого знімає кришку лівого відсіку магазина, полик навідника-оператора і укладає їх у лівого борту.

Командир машини:

• займає місце на даху десантного відділення і приймає через люк навідника-оператора мішки з ланками стрічок до гармати;

• передає мішки з ланками стрічок механікові-водієві;

• займає своє робоче місце, знімає сидіння і укладає його в десантному відділенні, знімає кришку магазинів, полик командира і укладає в середині машини у правого борту;

• розчохлює гвинтовий рукав і гнучкий елемент тракту живлення, знімає кришку горловини і укладає її всередині машини біля правого борту;

• займає місце кулеметника правого борту;

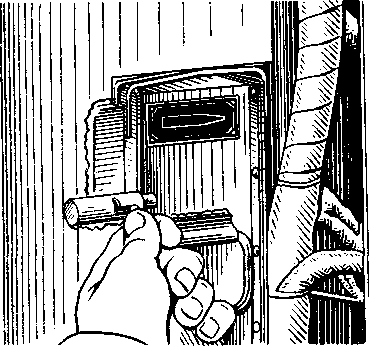

• знімає огорожу сидінь десанту і після повороту навідником-оператором башти праворуч відкриває замок магазинів (мал. 2);

• виймає магазини до кулемета ПКТ і передає їх механікові-водієві.

Кулеметник правого борту:

• займає своє робоче місце та звільняє від кріпильних ременів патронні коробки із стрічками до кулемета ПК;

• передає механікові-водієві чотири коробки із стрічками на 200 патронів і одна коробка із стрічками на 100 патронів;

• звільняє від кріплення машинку для спорядження стрічок до гармати і машинку для спорядження стрічок до кулеметів ПК і ПКТ і передає їх механікові-водієві.

Кулеметник лівого борту:

• займає своє робоче місце;

• звільняє від кріпильних ременів коробки зі стрічками до кулемету ПК і передає їх механікові-водієві;

• займає місце старшого стрільця (за механіком-водієм);

• звільняє від кріпильних ременів коробки зі стрічками до кулемету ПК і передає їх механікові-водієві.

Механік-водій:
