Характеристики гільзи

Форма і тип гільзи пляшкова, з виступаючим фланцем

Маса гільзи з капсулем, г 8,65...9,35

Довжина гільзи, мм 53,35...53,72

Вільний об’єм гільзи, см3 4,05

Об’єм гільзи з посадженою кулею, см3 3,53

Матеріал гільзи латунь; сталь, плакована томпаком

Спосіб кріплення кулі щільна посадка і обтиск кромки дульця гільзи

Додаткові відомості

Площа поперечного перетину каналу ствола 0,476

(гвинтівка Мосіна зр. 1891/30 рр.), см2

Початкова швидкість кулі 820...835

(гвинтівка Мосіна зр. 1891/30 рр.), м/с

Дульна енергія кулі (гвинтівка Мосіна зр. 1891/30 рр.), Дж 3247,7...3618,6

Вершина кулі пофарбована у червоний колір

Сисстема живлення гармати 2а42

Система живлення гармати призначена для розміщення і підведення патронних стрічок до приймальних вікон гармати.

Магазин 6( мал.) кріпиться до підлоги бойового відділення; він є жорсткою зварною конструкцією і складається з: лівого і правого відсіків і кришок 4 і 5.

У правому відсіку розміщуються патронні стрічки з БТ снарядами, в лівому — з ОФЗ і ОТ снарядами.

Лівий відсік роздільний на дві частини перегородкою, В кожному відсіку передбачені вивідні вертикальні канали|.

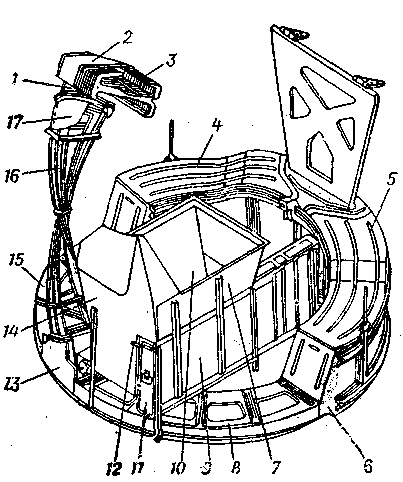

Мал. Система живлення гармати і магазин ПКТ:

1 — горловина;

2 — ущільнення гнучкого елементу;

3 — гнучкий елемент;

4, 5—кришки магазину;

6 — магазин;

7 — магазин ПКТ;

8 — лівий рукав;

9, 10 — порожнини;

11 — магазин;

12 — замокнув;

13 — механізм протягування;

14 — каркас;

15 — правий рукав;

16 — гвинтовий рукав;

17 — ущільнення;

18 — ящик;

19 — вусики опори;

20 — кришка;

21 — гачок;

22 — петля;

23 — замокнув;

24 — палець

Мал. Підлога і підвіска:

1—кільце підлоги;

2, 10 — тяга;

3 — водило;

4 — гніздо для установки ПТУР;

5 — магазин;

6, 13 — поліки;

7 бонки для кріплення сидіння оператора;

8 — бонки для кріплення магазина ПКТ;

9 пдлога;

11 — кронштейн;

12 ролік;

14 бонки для кріплення сидіння командира

Рукави 8 і 15 призначені для розміщення і підведення стрічки з відсіків магазина 6 до механізму 13 підтягування. Рукави закріплені по периметру підлоги. Для зручності укладання патронної стрічки в рукавах виконані вікна.

Механізм 13 підтягування служить для підтягування патронної стрічки з магазина 6 і рукавів 8 і 15 в гвинтовий рукав 16 під час стрільби; він складається з роздаточної коробки 6 (мал. 59), на якій змонтовано два вали 5 із зірочками, дві опори, редуктор з електродвигуном 19 і два стопорні механізми.

Вали 5 із зірочками забезпечують переміщення патронних стрічок з магазина в гвинтовий рукав. Між зірочками встановлені ролики, які служать для оберігання від витискування патронів із стрічок

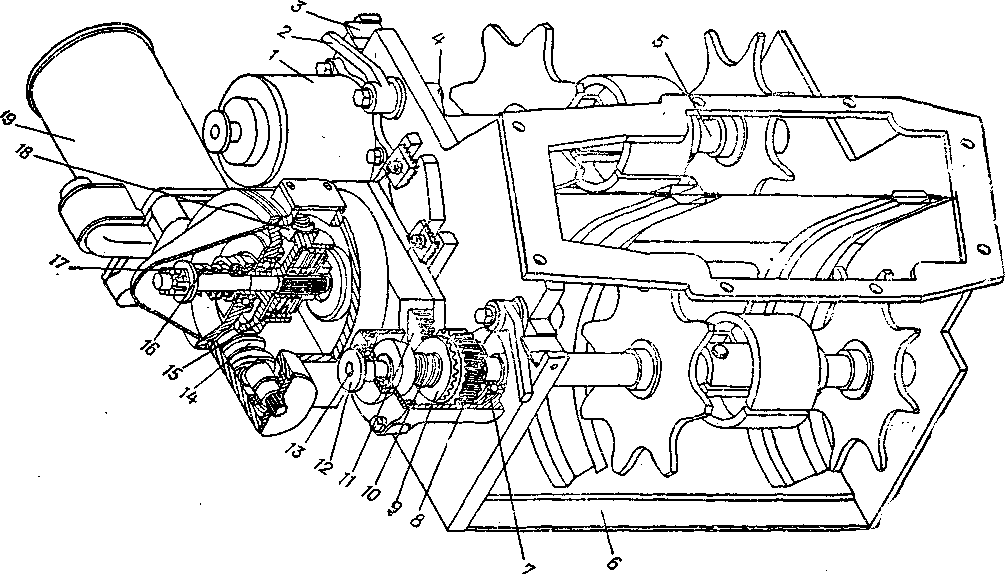

Мал. Механізм підтягування:

1 — опора;

2 — важіль;

3 — упор;

4 — собачки;

5 — вал зірочок;

6 — роздавальна коробка;

7 — стакан;

8, 11 — шестерень;

9 — втулка;

10, 16 — пружини;

12 — ручка;

13 — вісь;

14 — черв'як;

15 — здаюча муфта;

17 — гайка;

18 — черв'ячне колесо;

19 — електродвигун МУ-431

Опора прифланцована до коробки 6 і призначена для відключення валу від редуктора; вона складається з шестерні 8, на торці якої нарізані зуби храпового зачеплення, втулки 9 з торцевими зубами храпового зачеплення, що підтискається до шестерні 8 пружиною 10. Шестерня встановлена на валу зірочок на кулькових підшипниках, а втулка — на шліцах валу. Втулка пов'язана з віссю 13 з ручкою 12.

Редуктор складається з черв'ячної передачі (черв'яка 14 і черв'ячного колеса 18), що здає муфти 15 і циліндрових шестерень. Передавальне відношення редуктора підібране так, щоб лінійна швидкість стрічки з приводом від зірочок була на 20% більше швидкості руху стрічки при великому темпі стрілянини з гармати. Лінійні швидкості вирівнюються за рахунок тієї, що пробуксувала здаючої муфти 15.

Стопорний механізм, що складається з храповика, розташованого на валу, і собачки 4, виключає зворотне обертання валу і натягнення патронної стрічки.

Гвинтовий рукав 16 і горловина служать для розміщення, повороту і підведення патронних стрічок від механізму підтягування до гнучкого елементу 3. Гвинтовий рукав кріпиться до фланців роздаточної коробки і горловини /. Горловина кріпиться до пластини, закріпленої на даху башти. Гвинтовий рукав і горловина є жорсткими зварними конструкціями, розділеними на два канали для проходу двох патронних стрічок.

Гнучкий елемент 3 забезпечує подачу патронних стрічок від нерухомої горловини до приймальних вікон гармати на всіх кутах прокачування. Гнучким елементом є пакет пластин, що прокачуються щодо труби, закріпленої на обоймі 3 (мал. 33). Хвостовою частиною пластини спираються на шток, шарнірно закріплений на кожусі гармати і на горловині. При прокачуванні гармати шток повертає пластини гнучкого елементу 3 (мал. 58) віялом. Вікна в пластинах утворюють два канали для напряму патронних стрічок.

Для виключення проникнення порохових газів з кожуха гармати в бойове відділення служать ущільнення 2 і 17. Ущільнений і е 2 закриває гнучкий елемент і є гофрованим чохлом, що застібається ременями і закріплений за допомогою тросів із замками на фланці кожуха гармати і на фланці горловини.

Ущільнення 17 закриває гвинтовий рукав і застібається ременями.
