Будова патронів до гармати

Патрони до гармати залежно від типу снарядів діляться на

• бронебійно-трасуючі,

• осколково-трасуючі,

• осколково-фугасно-запалювальні| (мал. 55).

Патрон з|із| ОТ снарядом

Патрон з|із| ОФЗ снарядом

Патрон з|із| ВТ снарядом

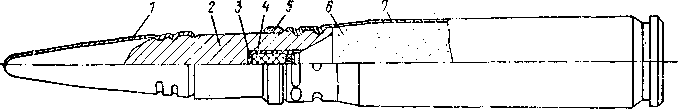

Мал. 55. Патрони до гармати:

1 — балістичний наконечник; 2 — 30-мм бронебійний снаряд; 3— оболонки; 4 — трасуючий заряд; 5 — мідний провідний поясочок; 6 — заряд; 7 — гільза з втулкою капсуля; 8 — детонатор; 9 — осколковий трасуючий снаряд; 10 — шашка вибухової речовини; 11 — осколково-фугасно-запалювальний снаряд

Патрон з БТ снарядом призначений для боротьби з легкоброньованими цілями (типу БМП і БТР) і вогнивими точками.

Ураження цілі снаряд наносить пробивною дією, осколками корпусу і запальною дією трасера.

Патрони з ОФЗ і ОТ снарядами призначені для ураження живої сили, неброньованих наземних (типу автомашин, РЛС, оперативно-тактичних ракет на пускових установках) і повітряних цілей (літаків, вертольотів). Ураження цілі снаряд наносить осколково-фугасною та запальною дією.

На відміну від ОФЗ снаряда ОТ снаряд створює додатково видиму трасу польоту снаряда.

Патрони (мал. 55) складаються з

• снаряд,

• гільза з капсульною втулкою

• заряд.

Калібр снарядів 30мм.

Максимальна маса патрону з БТ снарядом 0,851кг.

Маркування боєприпасів та їх елементів

Для зручності розпізнавання елементів патронів по підприємствам-виробникам, партіям і рокам виготовлення на елементах наносяться знаки. На гільзі учбово-тренувального патрона нанесено скорочений індекс патрона і найменування патрона.

Поводження з боєприпасами і підготовка їх до стрільби

Боєприпаси при правильному поводженні з ними безпечні і безвідмовні у дії. Порушення правил поводження|звертання| з|із| пат­ронами| може привести до неправильної їх дії, до пошкодження| гармати, а також до передчасного розриву сна­ряда| в каналі ствола|ствола| гармати або на траєкторії.

При поводженні з патронами необхідно:

• перевозити і переносити патрони тільки|лише| в справній уку­порці| (дерев'яних ящиках);

• оберігати патрони від вологи, вогкості і попадання прямих сонячних променів;

• розкривати|розтинати| укупорки тільки|лише| перед завантаженням|загрузкою| патронів в машину.

Перш ніж спорядити стрічку патронами, оглянути їх, видалити|знищувати| з них мастило|змащування|, пісок, бруд|грязюку|, перевірити маркування.

Перед укладанням боєприпасів в бойове відділення|відокремлення| перевірити справність місць|місце-миль| укладання, поставити башту|вежу| і гармату в поло­ження|, зручне для укладання боєприпасів. При завантаженні і вивантаженні| патронів не допускати ударів і падіння стрічок|із| з патро­нами|. При транспортуванні мають бути прийняті заходи, що виключають можливість | падіння ящиків і|із|з спорядженими стрічками| і випадіннями споряджених стрічок|із| з ящиків. Споряджені стрічки в ящиках мають бути укриті від атмосферних опадів.

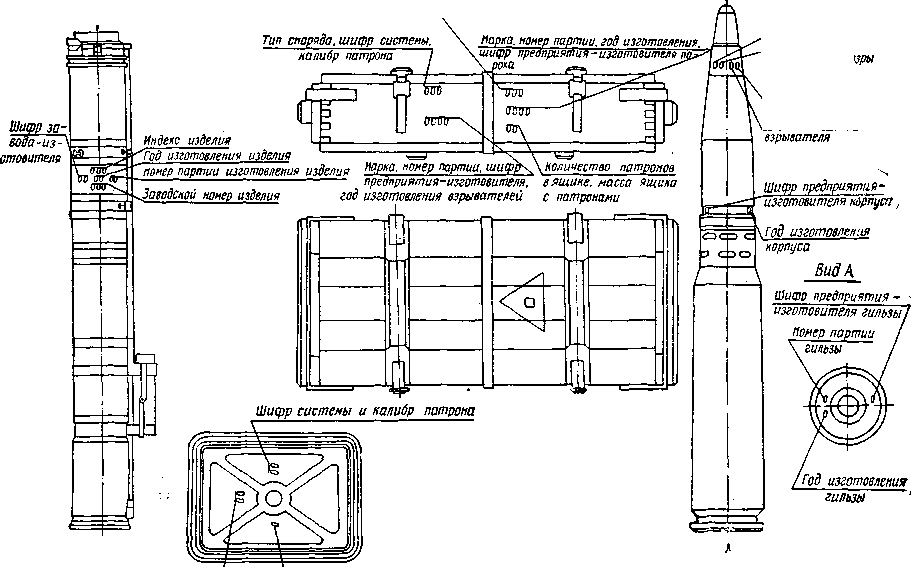

Мал. 56. Маркування боєприпасів

При поводжені з ПТУР:

• забороняється встановлювати на направляючу пускової установки контейнери з ракетами, що піддавалися падінню без закупорювання з висоти більше 0,5м|м-коду| і в закупорюванні з висоти більше| 1,5|м-кодів|м; ракети без закупорювання, що впали з висоти більше 0,5|м-коду|м, ал|та|е не більше 1,5|м-коду|м, і в закупорюванні, що впали з висоти більше 1,5|м-коду|м, ал|та|е не більше 3|м-коду|м, підлягають відправці на базу |із|з відповідною відміткою у формулярі;

• при падінні в закупорюванні з висоти більше 3м|м-коду| і без закупорювання з висоти більше 1,5м|м-коду| ракети стають небезпечними в коритстуванні і підлягають знищенню без від'єднання бойової частини|частки| в суворій|суворій| відповідності з|із| Керівництвом по зберіганню і сбереже­нню| артилерійського озброєння і боєприпасів у військах;

• щоб уникнути пошкодження|ушкодження| ракету встановлювати в бойове положення|становище| тільки|лише| на час стрільби|стрільби|;

• при завантаженні|загрузці| (вивантаженню) ракет в укладання і при досиланні їх на направляючу|спрямовує| уникати ударів об виступаючі частини|частки| усередині|всередині| машини.

Категорично забороняється:

• кидати пускову установку 9П135М| і ракети;

• проводити|виробляти| розбирання ракет з|із| учбовими цілями.
