Мал. 51. Апаратура управління:

1—апаратний блок 9С474;

2 — прилад наведення 9Ш119М1;

3 — освітлювач;

4, 6 — патрони осушення;

5 — блок перемикача;

7—вилка;

8 — заглушки;

9 вилка Ш1;

10 вилка Ш2;

11 — фіксатор

4.Можливі несправності пускової установки машини

Несправність

Причина несправності

Спосіб усунення несправності

При натисненні на кнопку ПУСК не відбувається пуску ПТКР

Згорів запобіжник Пр-12 на БУ-25-2С

Згорів запобіжник Пр-13 в ланцюзі пуску на БУ-25-2С

Згорів запобіжник Пр-17 в силовому щитку корпусу машини

Замінити запобіжник

Замінити запобіжник

Замінити запобіжник

Не горить лампа освітлювача перехрестя приладу, що світиться, 9Ш119М1

Несправна лампа освітлювача

Замінити лампу освітлювача приладу 9Ш119М1

5. Пускова установка 9п135м

Пускова установка 9П135М| (ПУ 9П135 М-1) призначена для забезпечення пусків ПТКР при виносі комплексу з машини і подальшого управління польотом ПТКР до цілі.

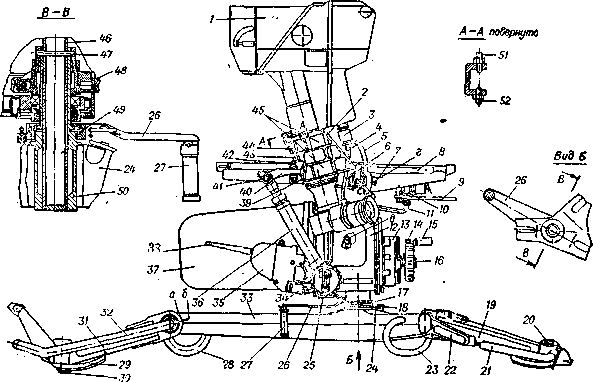

Мал. 52. Пускова установка 9п135м|:

1 — прилад 9Ш119М1;

2 — вісь;

3, 10, 34 — розетки;

4 — кронштейн;

5, 27 — ручки;

6 — упор;

7 — наконечник;

8 — люлька;

9, 15, 22, 25, 26 — рукоятки;

11 — кабель;

12 — вертлюг;

13 — поворотний механізм;

14 — фіксатор;

16 — шток;

17 — пружина;

18, 23, 28 — скоби;

19, 31 — опори;

20 — бобышка;

21, 32 — огорожа;

24 — тренога;

29 - ссганик;

30, 46 — штирі;

33 — підстава;

35 — механізм пуску;

36 — підйомний механізм;,

37 — апаратурний блок 9С474;

38 — важіль;

39 — лопать;

40 — опора;

41 — палець;

42, 43, 44, 51, 52 — гвинти;

45 — стрічки;

47 — штифт;

48 — черв'ячне колесо;

49 — гайка;

50—втулка;

а — стрілка;

б, г — риски;

в — клиновый виступ

ПУ 9П135М (мал. 52) складається

  • верстат,

  • наземна апаратура управління,

  • механізм пуску.

Верстат призначений для кріплення наземної апаратури

управління і механізму пуску, установки і закріплення снаряду, наведення його по горизонту і вертикалі.

Верстат складається із знімної треноги 24, вертлюга 12, люльки 8, кронштейна 4 візирі, поворотні 13 і підйомного 36 механізмів і кабелю 11.

Тренога є основою верстата і забезпечує стійке положення ПУ на грунті.

Вертлюг 12 є частиною верстата, що обертається. На нім закріплені підйомний 36 і поворотний 13 механізмів. Люлька 8 з кронштейном 4 візирі сполучена з вертлюгом шарнирно і може повертатися у вертикальній площині.

Поворотний і підйомний механізми служать для наведення снаряда на ціль по горизонту і вертикалі перед пуском і стеження за ціллю після пуску. Поворотний механизм— двошвидкісний. Перемикання швидкостей проводиться утоплюванням або витягуванням штока 16. При витягнутому штоку забезпечується велика швидкість повороту частини, що обертається, при втопленому штоку — менша.

Конструкція верстата дозволяє призводить грубе (швидке) і точне наведення по горизонту і вертикалі. Грубе наведення ПУ по горизонту здійснюється поворотом частини, що обертається, уручну в потрібному напрямі при відведеній назад повністю ручці 27, а точне наведення — поворотним механізмом.

Грубе наведення по вертикалі здійснюється обертанням маховика підйомного механізму за рукоятку 25, а точне — за обідок маховика.

Наземна апаратура управління призначена для візуального виявлення цілі, забезпечення пуску снаряда і полуавтоматичного наведення його.

Наземна апаратура управління складається з приладу 9Ш119М1 і апаратурного блоку 37.

Прилад 9Ш119М1 закріплений за допомогою накидних стрічьок 45 на кронштейні 4 візирі, а апаратурний блок 37 кріпиться до вертлюга.

Механізм 35 пуску кріпиться до апаратурного блоку: він призначений для видачі команди на пуск снаряда і є електромеханічним пристроєм, змонтованим в окремому корпусі.
