Бойове відділення бмп-2 та бтр-80 призначення, загальне розміщення в бойовому і десантному відділенні озброєння, боєприпасів, приладів і механізмів.

БМП-2.

Бойове відділення розташовано в середній частині корпусу машини безпосередньо за силовим відділенням. воно включає башту і частину корпусу, обмежену перегородкою силового відділення спереду і огорожою сидінь десанту позаду.

Мал. 8. Бойове відділення:

1 — башта; 2—захисний ковпак прицілу БПК-1-42; 3 — освітлювач Оу-зга2;4— пускова установка машини; 5 — механізм повороту люка командира;6 — радіостанція Р-123м; 7 — ПТУР; 8 — магазин ПКТ; 9— поворотний механізм башті;10 — підйомний механізм спареної установки;11—пушка 2А42;12 — освітлювач ОУ-3;13 — защитная кришка прицілу 1ПЗ-3; 14 — захисний ковпак приладу ТКН-ЗБ;15 — пускова установка системи 902В; 16 — люк командира;17 — люк оператора;18 — прилад спостереження ТНПО-170А; 19 — вентилятор відсмоктування газів з кожуха гармати; 20— кулемета ПКТ; 21 — антенне введення; 22 — фара ФГ-127;23 — прилад спостереження ТНПТ-1;24 — магазин гармати 2А42

Башта машини - конусоподібної форми, зварена із сталевих броньових листів. Між правим і лівим передніми секторами встановлена рамка з амбразурою для установки бронемаски з гарматою і кулеметом ПКТ. Башта встановлена на кульковій опорі на підвежовому листі даху.

На башті є кільце для установки люка командира і люка оператора; справа плита для установки прицілу 1ПЗ-3. Попереду і зліва від люка оператора виконано три шахти для установки приладів спостереження ТНПО-170А. Зліва спереду в даху башті є отвір для установки прицілу БПК-1-42.

Крім того, на башті приварені інші деталі для кріплення устаткування бойового відділення.

З внутрішньої сторони кришок люків встановлена підбивка, яка підвищує захист екіпажу від проникаючої радіації.

У башті на масці, що гойдається, встановлена гармата 2А42 і спарений з нею кулемет ПКТ. На підлозі, що обертається, змонтований магазин ПКТ і система, що забезпечує стрічкове живлення гармати бронебійно-трасуючими і осколково-фугасними снарядами. В даху башти між люками оператора і командира встановлена пускова установка для ПТУР. В башті обладнані робочі місця оператора і командира.

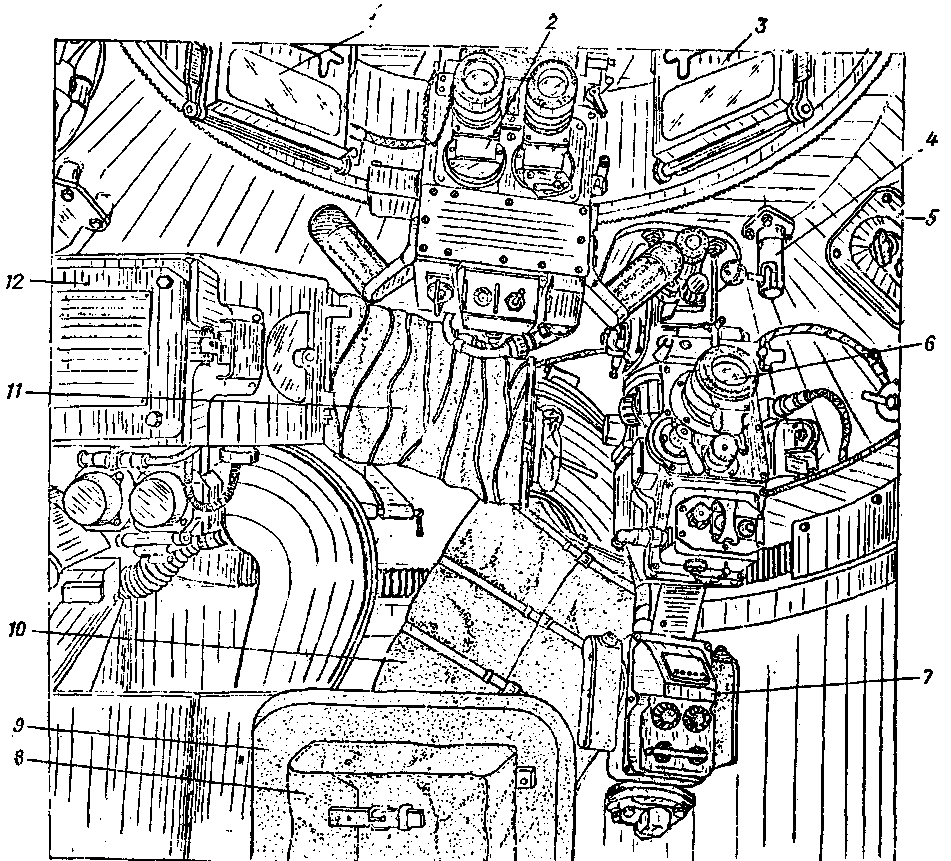

Мал. 6. Місце оператора:

1, 2, 4 — прилади спостереження ТНПО-170А; 3 — приціл БПК-1-42; 5 — кулемет ПКТ; 6 — кожух гармати 2А42; 7 — магазин ПКТ; 8 — пульт управління; 9 — підйомний механізм; 10— сидіння; 11— сумки шлемофону; 12 — поворотний механізм башті; 13 — стопор башті;14 — покажчик азимута; 15 — апарат А-2 переговорного пристрою

На робочому місці оператора розміщені:

• сидіння,

• приціл БПК-1-42,

• пульт управління стабілізатором,

• три прилади спостереження ТНПО-170А і один прилад ТНПТ-1,

• поворотний механізм башті,

• підіймальний механізм спареної установки,

• крани системи очищення прицілу,

• апарат А-2 ТПУ,

• коробка КР-60 опалювання приладів спостереження,

• пульт управління системою 902В,

• стопор башті,

• балон системи очищення приладів.
