19. Приклад з щокою (мал. 31) служить для зручності дії з рушницею.

Мал. 31. Приклад з щокою:

1— виріз створюючий рукоятку; 2 — виріз для застібки замка щоки приклада; 3 — вікно;

4 — антабка; 5 — металевий затильник (потиличник); 6 — щока; 7 — дерев'яне основання;

8 — м'яке наповнення; 9 — петля; 10 — застібка; 11 — зацеп обойми.

Приклад має: виріз, створюючий рукоятку і службовець для приміщення великого пальця правої руки, і виріз для застібки замку щоки прикладу; вікно з антабкой для ременя; металевий потиличник; шуруп-фіксатор замикача кришки ствольної коробки. Приклад за допомогою сполучного гвинта і шурупа приєднується до ствольної коробки.

Щока прикладу застосовується тільки при стрілянині з оптичним прицілом. Вона складається з дерев'яної підстави, м'якого набивання з шкіряним покриттям і замку для кріплення щоки на прикладі. Замок має обойму із зацепом і застібку з петлею.

20. Прицільні пристосування служать для наведення гвинтівки при стрільбі по цілях на різні відстані.

Прицільні пристосування снайперської гвинтівки складаються з оптичного прицілу ПСО-1 і механічного (відкритого|відчиняти|) прицілу.

21. Оптичний приціл (мал. 32) єосновним прицілом снайперської гвинтівки.Збільшення прицілу 4 — кратне, поле зору — 6°. Оптичний приціл складається з механічної і оптичної частин.

Механічна частина|частка| прицілу включає: корпус, верхній і бічний|боковий| маховички, обладнення| освітлення сітки прицілу, висувну бленду, гумовий наочник і ковпачок.

Оптична частина|частка| прицілу (мал. 33) вклю­чає|: об'єктив, обертаючу систему, сіт­ку|, люмінісцентний екран і окуляр.

Корпус служить для з'єднання всіх частин прицілу на гвинтівки.

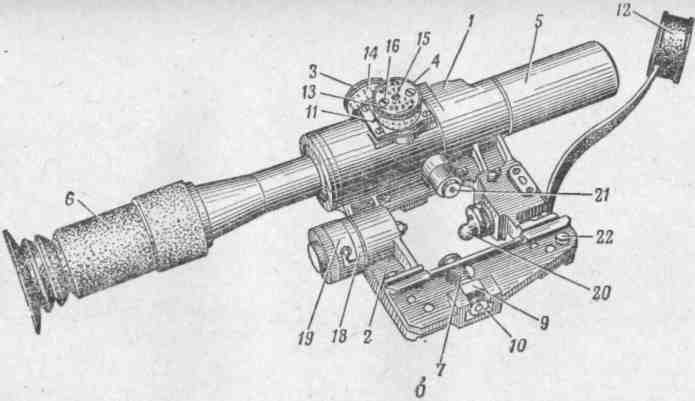

Мал. 32. Оптичний приціл:

а — вигляд зліва; 6 — вигляд справа; 1 — корпус; 2 — кронштейн; 3 — верхній маховичок;

4 — бічний маховичок; 5 — висувна бленда; 6 — гумовий наочник; 7 — затискуючий гвинт;

8 — ручка затискуючього гвинта; 9 — движок, 10 — регулювальна гайка; 11 — покажчик;

12 — ковпачок об'єктиву; 13— торцева гайка; 14 — шкала; 15 — зєднувальний гвинт;

16 — стопорний гвинт; 17 — прапорець люмінесцентного екрану; 18 — корпус для батареї;

19 — ковпачок з упором; 20 — тумблер; 21— електролампочка; 22 — упор

Мал. 33. Оптична частина прицілу:

1— об'єктив; 2 — обертаюча система; 3 — сітка; 4 — окуляр; 5 — люмінесцентний екран

На кронштейні є|наявний| пази, упор, затискаючий, ручка затискаючого гвинта, движок з|із| пружиною і регулювальна гайка. До корпусу прикріплені|скріпляти| покажчики (ин­декси) установок прицілу і бічни|бокових|х поправок| і ковпачок об'єктиву.

Верхній маховичок служить для установки прицілу, бічний маховичок — для введення бічних поправок. По своїй будові вони однакові і мають: корпус маховичка, пружинну шайбу, торцеву гайку і зєднувальний (центральний) гвинт. Зверху на кожному з маховичків зроблено три отвори: середнє — для зєднувального гвинта, два крайніх — для стопорних гвинтів.

Пружинна шайба служить для утримання маховичка у вибраному положенні|становищі|.

На корпусі верхнього маховичка| |наявний|є основна шкала прицілу |із|з поділками від 1 до 10; цифри шкали позначают|значать|ь дальності стрільби|стрільби| в сотнях метрів.

На корпусі бічного|бокового| маховичка є|наявний| шкала бічних|бокових| поправок з|із| поділками|поділами| від 0 до 10 в обидві сторони; ціна кожної поділки|поділу| відповідає| одній тисячній (0-01).

На верхній частині|частці| корпусів маховичків на­несена| додаткова шкала, що застосовується при вивірці прицілу; ціна позначок шкали дорівнює 0,5 тисячної. Установки основної шкали верхнього маховичка до позначки 3 фіксуються через одну позначку. Від позначки| 3 до позначки 10 установок цього махо­вичка|, а також всі установки шкали бічн|бокового|ого маховичка фіксуються через кожні пів позначки (одній позначці відповідають два клацанн|натиснення|я).

На торцевих гайках верхнього і бічного|бокового| маховичків стрілкою вказаний напрям|направлення| обертання маховичків або торцевих гайок при внесенні потрібної поправки до установки при­ціла| і бічног|бокового|о маховичка («Вгор|угору|у СТП», «Вниз СТП» — на верхньому маховичку, «Впра­во СТП», «Вліво СТП» — на бічном|боковому|у махо­вичку|). Це означає, що при обертанні маховичків або торцевих гайок в напрамку стрілки середня точка попадання (СТП) переміщається у відповідному напрямку| (в|угору|гору, вп|вправо|раво і т. п.).

Зєднувальний гвинт пов'язує торцеву гайку з кареткою і при обертанні маховичка або гайки пересуває каретку з сіткою прицілу в потрібному напрямі.

Будова освітлення сітки служить для освітлення сітки прицілу при стрільбі в сутінках і вночі. Вона складається: з корпусу з контактним гвинтом; батареї, що є джерелом струму; ковпачка з упором і пружиною для притискання батареї до гвинта, дротів, що сполучають гвинт (батарею) з електролампочкою через тумблер, тумблера для включення і виключення електролампочки. Батарея встановлюється в корпус так, щоб центральний електрод був підключений до гвинта, а бічний електрод (зміщений убік) — до корпусу; для цього контактна пластина бічного електроду загинається об край корпусу, після чого надіває ковпачок.

Для освітлення сітки при температурах від + 2°С|із| і нижче необхідно користуватися зим­овим| пристро|устроєм|єм освітлення сітки (мал. 34), що складається з корпусу, ковпачка і екрано­ванного| др|проводу|оту. Для підготовки зимового прист|устрою|рою освітлення сітки до стрільби необхідно батарею вкласти в корпус зимового пристро|устрою|ю так, як вказано вище, і надіт|надягнути|и на нього ковпачок, знятий з корпусу на при­цілі|, |

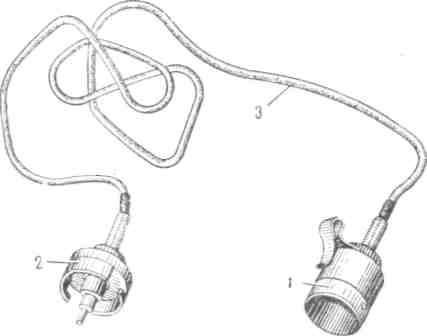

Мал. 34. Зимовий пристрій|устрій| освітлення сітки прицілу:

1 — корпус для батареї; 2— ковпачка з упором; 3 — екранований дріт

а ковпачок зимового пристр|устрою|ою наді|надягнути|ти на корпус пристр|устрою|ою на прицілі. Корпус зимового пристр|устрою|ою|із| з батареєю переноситься в кишені гімнастерки або шинелі снайпера, а екранований дріт|провід| може пропускатися| через лівий рукав верхнього одягу.

Наочник (гумовий) призначений для правильної установки ока і зручності прицілювання. Крім того, він оберігає лінзи окуляра від забруднення і пошкодження.

Висувна бленда служить для оберігання лінз об'єктиву при непогожій погоді від попадання на неї дощю, снігу, а також від попадання прямих сонячних променів при стрільбі проти сонця і виключення відблисків, що тим самим демаскують снайпера .

Гумовий ковпачок оберігає лінзи об'єктиву від забруднення і пошкодження.

Об'єктив служить для отримання зменшеного і перевернутого зображення об'єкту, що спостерігається. Він складається з трьох лінз, з них дві — склеєні.

Обертаюча система призначена для додання зображенню нормального (прямого) положення; вона складається з чотирьох лінз, склеєних попарно.

Сітка прицілу служить для прицілювання; вона зроблена на склі, укріпленому в рухомій рамці (каретці). На сітці прицілу (мал. 35) нанесені: основний (верхній) косинець для прицілювання при стрільбі до 1000м; шкала бокових поправок; додаткові косинці (нижче за шкалу бічних поправок по вертикальній лінії) для прицілювання при стрільбі на 1100, 1200 і 1300м; далекомірна шкала (суцільна горизонтальна і крива пунктирна лінії).

Для прицілювання при стрільбі|стрільбі| за допомогою додатеових косинців необхідно вста­новити| на верхньому маховичку приціл 10.

Шкала бокових|бокових| поправок позначена знизу (вліво і вправо від косинця) цифрою 10, що відповідає десяти|десятеро| тисячним (0-10). Відстань між двома вертикальними штрихами| шкали відповідає одній тисяч­ній| (0-01).

Шкала бокових поправок

Основний косинець

для стрільби

на дальність до 1000м

Далекомірна шкала

Косинці для стрільби

на дальності:

1100м

1200м

1300М

Мал. 35. Сітка прицілу

Далекомірна шкала розрахована на висоту цілі|цілі| 1,7м|м-кодів| (середній зріст|зріст| людини). Це зна­чення| висоти цілі вказано під горизонталь­ною| лінією. Над верхньою пунктирною лінією нанесе|завдавати|на шкала|із| з позначками, відстань між якими відповідає відстані до цілі в 100м. Цифри шкали 2, 4, 6, 8, 10 відповідають відстаням 200, 400, 600, 800, 1000м.

Окуляр призначений для розглядання об'єкту, що спостерігається у збільшеному і прямому зображенні; він складається з трьох лінз, з них дві — склеєні.

Люмінесцентний екран служить для виявлення інфрачервоних джерел світла; він є тонкою пластиною із спеціального хімічного складу, яка укладена між двома шарами скла. Екран має вікно зі світлофільтром в оправі для зарядки екрану і прапорець перемикання екрану: у бік світлофільтру (горизонтальне положення прапорця) — для заряджання екрану і при стрільбі в звичайних умовах; у бік об'єктиву (вертикальне положення прапорця) — при спостереженні і стрільбі по цілях, що виявляють себе інфрачервоним випромінюванням.

22. Механічний (відкритий) приціл використовується у разі пошкодження (виходу з ладу) оптичного прицілу. Він складається з прицілу і мушки.

Приціл (мал. 36) складається з колодки прицілу, пластинчастої пружини, прицільної планки і хомутика.

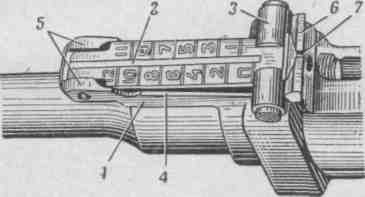

Мал. 36. Механічний (відкритий|відчиняти|) приціл.|

1— колодка прицілу; 2—прицільна планка; 3 — хомутік; 4 — сектор; 5 — провушини; 6— гривка прицільної планки; 7— проріз.

Колодка прицілу має: зверху — два сектори для додання прицільній планці певної висоти, проушины для кріплення прицільної планки і гніздо для пластинчастої пружини; усередині — крізний канал для штовхача з пружиною.

Пластинчаста пружина служить для утримання прицільної планки у вибраному|наділяти| поло­женні|.

Прицільна планка має гривку з прорізом для прицілювання і вирізи для утримання хомутика у встановленому положенні. На прицільній планці нанесена шкала з позначками від 1 до 12 і буквою П. Цифри шкали позначають дальності стрільби в сотнях метрів, П — постійна установка прицілу, відповідна прицілу 4.

Хомутик надітий на прицільну планку і утримується у вибраному положенні защіпкою. Защіпка має зуб, яким під дією пружини заскакує у виріз прицільної планки.

Мушка угвинчена в запобіжник. На запобіжнику і підставі мушки нанесені ризки, що визначають положення мушки.

23. Магазин (мал. 37) служить для розташування патронів і подачі їх в стволну коробку. Він складається з корпусу, кришки, сто­порной| планки, пружини і подавача|.

Корпус магазина обєднує|з'єднує| всі частини|частки| мага­зина|. Його бічн|бокові|і стінки мають загини для утримання патронів від випадання і обмеження| підйому подавача| і виступи, що обмежують| утоплювання| магазина у вікні ствольної коробки; на передній сті|наявний|нці є зацеп|, а на задній — опорний виступ, за допомогою яких магазин приєднується, до ствольної коробки. На задній стінці кор­пуса|унизу|| |наявний|внизу є контрольний отвір для визначення повноти спорядження мага­зина| патронами. Стінки корпусу для міцності| зроблені ребристими.

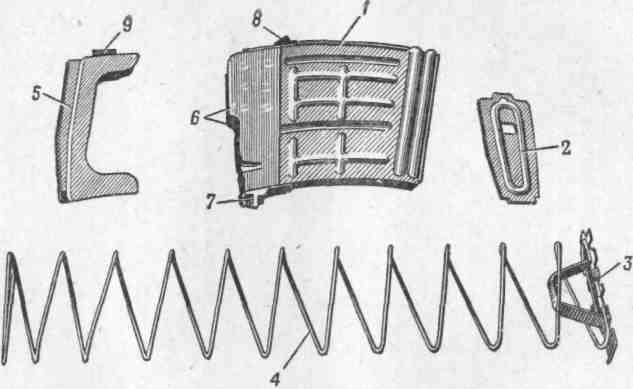

Мал. 37. Магазин:

1— корпус; 2 — крышка; 3 — стопорна планка; 4 — пружина; 5 — подаватель; би — загини; 7 — зацеп; 8 — опорний виступ; 9 — виступ подавателя

Знизу корпус закривається|зачиняє| кришкою. У кришці є|наявний| отвір для виступу сто­порної| планки.

Усередині|всередині| корпусу поміщається подавач| і пружина і|із|з стопорною планкою. Подавач забезпечує шахове розташування па­тронів| в магазині і має виступ, який при подачі останнього патрона|із| з магазина піднім|підіймає|ає останов затвора вго|угору|ру. Стопорна планка закріплена на нижньому кінці пружи­ни| і своїм виступом утримує кришку магазина від переміщення.

24. Багнет-ніж (мал. 38) приєднується до снайперської гвинтівки перед атакою і служить для поразки супротивника в рукопашному бою. У решту часу він використовується як ніж, пила (для розпилювання металу) і ножиці (для різання дроту). Дроти освітлювальної мережі необхідно різати поодинці, знявши заздалегідь ремінь з багнета-ножа і підвіску з піхов. При різанні дроту|проводу| необхідно стежити за тим, щоб|аби| руки не торкалися|доторкалися| до металевої поверхні багнета-ножа і піхов. Утворення проходів в дротяних загородах, що електризуються, за допомогою багнета-ножа не дозволяється.

Багнет-ніж складається з леза і рукоятки.

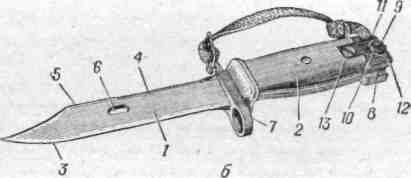

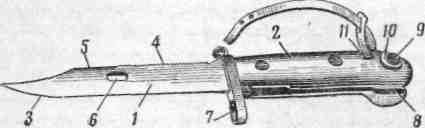

Мал. 38. Багнет-ніж:

а — ранніх випусків; б — останніх випусків; 1 — лезо; 2— рукоятки; 3— ріжуча грань; 4 — пила; 5 — ріжуча кромка; 6 — отвір; 7 — кільце; 8 — подовжній паз; 9 — защіпка; 10 — запобіжний виступ; 11 — отвір для ременя; 12 — металевий наконечник; 13 — сполучний гвинт

На лезі є: ріжуча грань; пила; режуча кромка, яка у поєднанні з піхвами| використовується як ножиці; отвір, в який вставляється виступ-вісь піхов.

Рукоятка служить для зручності дії і для примикання багнета-ножа до гвинтівки. На рукоятці є: спереду — кільце для надягання на полум'ягасник, зацеп для ременя; ззаду — подовжні пази, якими багнет-ніж надівається на відповідні виступи на упорі основи мушки; защіпка; запобіжний виступ; отвір для ременя; пластмасові щічки і ремінь для зручності поводження з багнетом-ножем.

У багнетів-ножів останніх випусків (мал. 38, б) пластмасові щічки замінені пластмасовим корпусом, який утримується на рукоятці металевим наконечником із з'єднувальним гвинтом.

25. Піхви (мал. 39) служать для нвісіння багнета-ножа на поясному ремені; крім того, вони використовуються спільно з багнетом-ножем для різання дроту. Піхви мають: підвіску з двома карабінами і застібкою; виступ-вісь; упор для обмеження повороту багнета-ножа при дії ним як ножицями і гумовий наконечник для електроізоляції; усередині піхов є пластинчаста пружина для утримання багнета-ножа від випадання.

На піхвах останніх випусків (мал. 39, би) гумовий наконечник замінений пластмассо­вим| корпусом і змінена підвіска. Замість верхнього карабіна зроблена петля для но­сіння| багнета-ножа на поясному ремені.

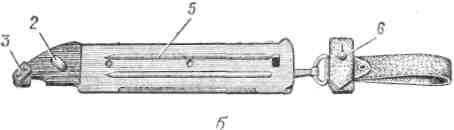

Мал. 39. Піхви:

а — ранніх випусків; б — останніх випусків;1 — підвіска з карабінами; 2— виступу-вісі; 3 — упор; 4 — гумовий наконечник;5— пластмасовий корпус; 6 —підвіска з|із| петлею
