- •І. Призначення та бойові властивості автомата ак-74 (кулеметаРпк-74) Калашникова.
- •Мал. Загальний вид 5,45мм автомата Калашникова:
- •Мал. Загальний вид 5,45мм ручного кулемета Калашникова:
- •Поняття про будову автомата (кулемета) і роботу його частин
- •Розбирання і збирання автомата (кулемета)
- •Порядок збирання автомата (кулемета) після неповного розбирання:
- •8) Приєднати шомпол.
- •Робота частин і механізмів при заряджанні
- •Мал. Положення частин ударно-спускової о механізму перед пострілом:
- •Робота частин і механізмів при стрільбі. Робота частин і механізмів при автоматичній стрільбі.
- •Робота частин і механізмів при стрільбі одиночними пострілами
- •Тактико-технічні характеристики
- •Загальна будова та робота частин пістолета
- •Неповне розбирання та збирання пістолета
- •Чищення пістолета проводиться в такій послідовності:
- •Затримки при стрільбі та способи їх усунення.
- •Частини та механізми пістолета до заряджання є в такому положенні:
- •Робота частин та механізмів зарядженого пістолета при увімкненні запобіжника.
- •Робота частин та механізмів пістолета після пострілу
- •Робота частин і механізмів пістолета при стрільбі самозводом
- •Робота частин і механізмів пістолета при закінченні патронів з магазина
- •Призначення, бойові властивості, загальна будова ручних осколочних гранат
- •Призначення і бойові властивості гранати ргд-5
- •Бойові та імітаційні запали, їх устрій. Робота частин і механізмів.
- •Ручна кумулятивна граната ркг-3
- •Будова гранати ркг-3
- •Робота частин і механізмів
- •Ручний протитанковий гранатомет рпг-7 . Призначення і бойові властивості гранатомета
- •Тактико-течнічні данні
- •Основні частини і механізми гранатомета і їх робота під час стрільби
- •В комплект гранатомета входять запасні частини, інструмент та приладдя до гранатометів рпг-7
- •Дія при пострілі
- •Розбирання і збирання гранатомета
- •Порядок неповного розбирання гранатомета
- •Порядок повного розбирання гранатомета:
- •3) Розібрати ударно-спусковий механізм:
- •Призначення і будова частин і механізмів гранатомета
- •Будова пострілів до гранатомета
- •Укупорка і пофарбування гранат
- •Призначення і будова запасних частин, інструменту і приладдя
- •Робота частин і механізмів гранатомета і його пострілу Положення частин і механізмів гранатомета до заряджання
- •Робота частин і механізмів гранатомета при заряджанні
- •Робота частин і механізмів гранатомета під час пострілу. Для здійснення пострілу потрібно:
- •Малюнок - Положення частин ударно-спускового механізму при постановці курка на бойовий звід.
- •Робота частин і механізмів пострілу до гранатомета
- •Затримки при стрільбі і способи їх усунення
- •Догляд за гранатометом і його зберігання Загальні положення
- •Чищення і змащення
- •Зберігання гранатомета і пострілів до нього
- •Огляд гранатомета і підготовка його до стрільби. Загальні положення
- •Порядок огляду гранатомета солдатами і сержантами
- •Порядок огляду гранатомета офіцерами
- •Огляд пострілів
- •Підготовка гранатомета до стрільби
- •Призначення і бойові властивості снайперської гвинтівки
- •Балістичні і конструктивні дані 7,62-мм| снайперської гвинтівки драгунова| (свд|), гвинтівочного патрона і оптичного прицілу псо-1|
- •Основні частини і механізми снайперської гвинтівки, їх робота
- •Розбирання і збирання снайперської гвинтівки
- •6. Порядок неповного розбирання снайперської гвинтівки.
- •7) Відокремити ударно-спусковой механізм.
- •7. Порядок|лад| збирання|зборки| снайперської гвинтівки після|потім| неповного розбирання.
- •Призначення, будова|устрій| частин|часток| і механізмів гвинтівки
- •19. Приклад з щокою (мал. 31) служить для зручності дії з рушницею.
- •Призначення і будова|устрій| приналежності до снайперської гвинтівки.
- •Робота частин|часток| і механізмів снайперської гвинтівки Положення|становище| частин|часток| і механізмів до заряджання
- •Робота частин|часток| і механізмів при заряджанні
- •Робота частин|часток| і механізмів при стрільбі|стрільбі|
- •Затримки при стрільбі|стрільбі| зі|із| снайперської гвинтівки і способи їх усунення
- •Бойове відділення бмп-2 та бтр-80 призначення, загальне розміщення в бойовому і десантному відділенні озброєння, боєприпасів, приладів і механізмів.
- •Мал. 8. Бойове відділення:
- •Мал. 6. Місце оператора:
- •Мал. 7. Місце командира:
- •Мал. 9. Десантне відділення (правий борт):
- •Мал. 50. Десантне відділення (лівий борт):
- •Механізм повороту башти
- •Приведення бойового відділення в бойове і похідне положення. Стан машини і її озброєння в похідному положенні.
- •Заряджання і розрядка зброї. Заряджання гармати
- •Заряджання спареного кулемета пкт
- •Підготовка машини до стрільби
- •Гармата 2а42 «Призначення, бойові властивості, будова гармати.».
- •«Порядок неповного розбирання та збирання гармати».
- •«Призначення, будова та робота частин і механізмів гармати».
- •Взаємодія всіх частин і механізмів гармати. Положення частин і механізмів гармати до заряджання.
- •Взаємодія частин і механізмів гармати при заряджанні.
- •Взаємодія частин і механізмів гармати при стрільбі і у момент припинення стрілянини.
- •«Будова підйомного механізму».
- •Протитанковий комплекс
- •1. Пускова установка машини
- •Розміщення апаратурного блоку 9с474 з частиною, що обертається верстата 9п56м:
- •Мал. 45. Напрямна:
- •Мал. 46. Підйомний механізм:
- •Мал. 47. Поворотний механізм:
- •2. Перевірка роботи поворотного і підйомного механізмів
- •3. Перевірка вивірки і вивірка лінії візування приладу 9ш119м1 відносно направляючьої пу машини
- •Мал. 49. Виверочная мішень на 100м
- •Мал. 50. Сітка візиря і марка приладу, що світиться, 9ш119м1
- •Мал. 51. Апаратура управління:
- •4.Можливі несправності пускової установки машини
- •5. Пускова установка 9п135м
- •Мал. 52. Пускова установка 9п135м|:
- •6. Укладання пускової установки 9п135м
- •7. Переведення протитанкового комплексу з машинного варіанту у виносний
- •Боєприпаси
- •Снаряди. Осколочно-фугасно-запальний снаряд складається з:
- •Осколочно-трасуючий снаряд складається з:
- •Бронебійно-трасувальний снаряд складається з:
- •Висадник а-670м.
- •Будова патронів до гармати
- •Маркування боєприпасів та їх елементів
- •Поводження з боєприпасами і підготовка їх до стрільби
- •При поводженні з патронами необхідно:
- •Мал. 56. Маркування боєприпасів
- •Укладання птур
- •Завантаження птур в машину
- •Укладання птур див а
- •Мал. 57. Укладання птур:
- •Вивантаження птур з|із| машини
- •Поводження з боєприпасами.
- •Забороняється:
- •"Порядок огляду і підготовки боєприпасів до стрільби."
- •Характеристика
- •Загальна будова патрону:
- •Характеристики патрона
- •Характеристики порохового заряду
- •Характеристики кулі
- •Характеристики гільзи
- •Додаткові відомості
- •Характеристики патрона
- •Характеристики порохового заряду
- •Характеристики кулі
- •Характеристики гільзи
- •Додаткові відомості
- •Характеристики патрона
- •Характеристики порохового заряду
- •Характеристики кулі
- •Характеристики гільзи
- •Додаткові відомості
- •Характеристики патрона
- •Характеристики порохового заряду
- •Характеристики кулі
- •Характеристики гільзи
- •Додаткові відомості
- •Характеристики патрона
- •Характеристики порохового заряду
- •Характеристики кулі
- •Характеристики гільзи
- •Додаткові відомості
- •Характеристики патрона
- •Характеристики порохового заряду
- •Характеристики кулі
- •Характеристики гільзи
- •Додаткові відомості
- •Характеристики патрона
- •Характеристики порохового заряду
- •Характеристики кулі
- •Характеристики гільзи
- •Додаткові відомості
- •Характеристики патрона
- •Характеристики порохового заряду
- •Характеристики кулі
- •Характеристики гільзи
- •Додаткові відомості
- •Характеристики патрона
- •Характеристики порохового заряду
- •Характеристики кулі
- •Характеристики гільзи
- •Додаткові відомості
- •Характеристики патрона
- •Характеристики порохового заряду
- •Характеристики кулі
- •Характеристики гільзи
- •Додаткові відомості
- •Сисстема живлення гармати 2а42
- •Мал. Лоток:
- •Склад боєкомплекту і його розміщення
- •Боєкомплект до озброєння машини включає:
- •Мал. Схема укладання боєкомплекту в бойову машину бмп-2:
- •Підготовка машини до укладання боєкомплекту
- •Мал. Відкриття (закривання) замку магазинів до кулемета пкт
- •Підготовка боєкомплекту до укладання
- •Мал. . Машинка 6ю16, встановлена на ящику з-під боєприпасів
- •Укладання боєкомплекту в машину
- •Для поповнення боєкомплекту до гармати необхідно:
- •Для поповнення боєкомплекту до кулемета пкт необхідно:
- •Вивантаження боєкомплекту до гармати і кулемета з машини
- •Мал. Поворот задніх фіксаторів за допомогою вимикача при витяганні патрона з лінії досилання
- •Мал. Установка перемикача типу боєприпасів
- •Вивантаження боєкомплекту до кулемета пкт з машини.
- •Прилади прицілювання та спостереження
- •Приціл бпк-1-42 складається з наступних основних вузлів:
- •2 Встановлення прицілів в бмп-2, бтр-80, підготовка до роботи вивірка.
- •Вивірка прицілу бпк-1-42 по контрольній мішені
- •Підготовка прицілу бпк-1-42 до роботи
- •Приціл 1пз-3
- •Вивірка прицілу 1пз-3 по контрольній мішені
- •Для вивірки прицілу по контрольній мішені необхідно:
- •Підготовка прицілу 1пз-3 до роботи
- •Користування прицілом вдень та вночі
- •4.Можливі несправності та способи їх усунення.
- •5.Догляд та зберігання
- •Прилади спостереження.
- •Технічна характеристика приладу ткн-3б
- •Підготовка до роботи та правила користування приладами.
- •Усунення можливих неполадок.
- •4.10.5.Можливі несправності приладу ткн- 3б
- •Стабілізатор озброєння бмп-2.
- •Характеристика:
- •Принцип роботи приводів вн і гн
- •Режими роботи стабілізатора
- •На машині передбачені наступн блокування стабілізатора:
- •Підготовка стабілізатора до роботи.
- •Порядок ввімкнення та вимикання.
- •Підготовка озброєння до стрільби Поводження з боєприпасами і підготовка їх до стрільби
- •Правила стрільби з озброєння бмп-2. Бтр-80
- •Правила стрільби з автоматів і кулемета пк через бійниці
- •Вибір установки прицілу, цілика, точки прицілювання під час стрільби зі стрілецької зброї, гранатометів по цілях, що з'являються та пересуваються.
- •Вибір прицілу й точки прицілювання для рпг
- •Стрільба по нерухомим і цілях, що з'являються
- •Стрільба по рухомих цілях
- •Визначення та облік поправок на ухилення умов стрільби від нормальних. Правила призначення вихідних установок
- •Правила стрільби з автоматів і кулемета пк через бійниці
- •Коригування вогню.
- •Види руху цілей та їх характеристика.
- •Правила призначення вихідних установок приціла і точки прицілювання під час стрільби. Правила призначення вихідних установок
- •Способи ведення вогню.
7. Порядок|лад| збирання|зборки| снайперської гвинтівки після|потім| неповного розбирання.
1) Приєднати газовий поршень і штовхач з пружиною. Надіти пружину на задній кінець штовхача; ввести передній кінець штовхача в газову трубку, підібгати пружину і ввести задній кінець штовхача з пружиною в канал прицільної колодки; відвести штовхач назад і вивести його передній конец з|із| газової трубки|люльки| убік; вставити газовий поршень в газову трубку|люльку|, а передний| кінець штовхач|штовхальника|а — в гнізд|кубло|о поршня.
Приєднати ствольні накладки. Вставити задній (розширений) кінець правої (лівою) ствольної накладки в нижнє упорне кільце вирізом накладки до прицілу і, натискаючи накладку вниз, приєднати її до ствола; насунути частину верхнього упорного кільця, що переміщається, на наконечники накладок і повернути замикач верхнього упорного кільця до газової трубки до заходу його відгину у виріз на кільці.
Приєднати ударно-спусковой механізм. Завести вирізи корпусу ударно-спускового механізму за вісь перемички ствольної коробки і притиснути ударно-спусковой механізм до ствольної коробки; ввести вісь запобіжника в отвір ствольної коробки; повернути запобіжник у вертикальне положення, щільно притиснути до ствольної коробки і повернути вниз до заходу виступу щитка в нижню фіксуючу виїмку ствольної коробки.
Приєднати затвор до рами затвора. Вставити затвор циліндровою частиною в канал рами затвора; повернути затвор так, щоб його провідний виступ увійшов до фігурного вирізу рами затвора, і просунути затвор вперед повністю.
Приєднати затворну раму із затвором. Утримуючи затвор в передньому положенні, вставити направляючі виступи рами затвора у вирізи відгинів ствольної коробки, невеликим зусиллям притиснути затворну раму до ствольної коробки та просунути вперед.
Приєднати кришку ствольної коробки з поворотним механізмом. Ввести поворотний механізм в канал рами затвора; стискуючи поворотні пружини, вставити виступи на передньому кінці кришки у вирізи на нижньому упорному кільці; натиснути на задній кінець кришки до повного її прилягання до ствольної коробки; повернути замикач кришки ствольної коробки вперед до постановки його на фіксатор.
Приєднати щоку прикладу. Накласти щоку на верхню частину прикладу застібкою праворуч проти вирізу для неї; надіти петлю на зацеп обойми і повернути застібку вгору.
8) Приєднати оптичний приціл. Сумістити пази на кронштейні прицілу з виступами на лівій стінці ствольної коробки; просунути приціл вперед повністю і повернути ручку затискного гвинта у бік об'єктиву до заходу її відгину у виріз на кронштейні.
9) Приєднати магазин. Ввести у вікно ствольної коробки зацеп магазина і повернути магазин на себе так, щоб защібка заскочила за опорний виступ магазина.
Призначення, будова|устрій| частин|часток| і механізмів гвинтівки
11. Ствол (мал. 19) служить для придання напрямку польоту кулі. Усередині ствол має канал з чотирма нарізоми, що в'ются зліва вгору направо, патронник, пульный вхід і газовідвідний отвір. Калібр каналу ствола - 7,62мм.
Зовні|ззовні| ствол|ствол| має: основу|основу| мушки, газову камору|комору|, антабку| для паска, верхнє і нижнє| упорні кільця ствольних накладок|, колодку прицілу і на казенному зрізі виріз для зацепа| викидача.
Мал. 19. Ствол|ствол|:
1 — основа мушки; 2 — газова камора; 3 — антабка; 4 — нерухома частина верхнього упорного кільця; 5 — частина верхнього упорного кільця, що переміщається; 6 — замикач верхнього упорного кільця; 7 — нижнє упорне кільце; 8 — стволні накладки; 9 — колодка прицілу.
Основа мушки (мал. 20) має упор для кріплення багнета-ножа, щілинний полум'ягасник і паз для запобіжника мушки.
Мал. 20. Основа мушки:
1 - упор для багнета-ножа; 2 - полум'ягасник; 3- паз для запобіжника мушки; 4- запобіжник мушки
Газова камора (мал. 21) служить для направлення порохових газів із ствола на газовий поршень. Вона складається з газової трубки з отвором, регулятора, газового поршня і клямки газової трубки. Усередині газової камори зроблений похилий отвір, суміщений з газовідвідним отвором в стінці ствола. Зовні газової трубки є чотиригранне потовщення для ключа пенала.
Мал. 21. Газова камора|комора|:
1- газова камора; 2- газова трубка; 3- регулятор; 4- газовий поршень; 5- клямка газової трубки;
6- чотиригранне потовщення для ключа пенала; 7- головка газового-поршня; 8- гніздо для штовхача
Газовий поршень поміщається в газовій трубці і служить для передачі тиску порохових газів штовхачеві. Він має головку і гніздо для переднього кінця штовхача.
Штовхач з пружиною (мал. 22) служить для відведення рами затвора назад при пострілі.
Він має вінчик для упору пружини і обмеження| руху штовхач|штовхальника|а назад. Пружина штовхач|штовхальника|а служить для повернення штовхача і газового поршня в переднє положення|.

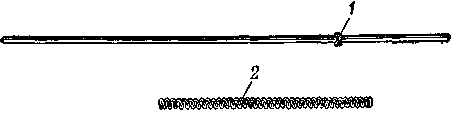

Мал. 22. Штовхач: 1- віночок; 2- пружина штовхача.
Регулятор має дві установки, позначені цифрами 1 і 2. Встановлюється він на позначку |1 проти|супроти| риски на защібці газової трубки|люльки|. При тривалій стрільбі|стрільбі| без чищення|чистки| і змащування|змащування| може з'явитися|появлятися| затримка — неповне відходження| рухоми|жвавих|х части|часток|н. В цьому випадку регулято|регулювальник|р переводиться на установку 2. Для цього необхідно в защипи| регулято|регулювальника|ра вставити закраїну гільзи або патрона (мал. 23) і поверну|обернути|ти регулят|регулювальника|ор.
Мал. 23. Перестановка газового регулятора|регулювальника|
Верхнє і нижнэ упорні кільця служать для приєднання ствольних накладок до ствола. На нижньому упорному кільці є пружини ствольних накладок і виступ, що запобігають зсуву накладок, а також вирізи для виступів кришки ствольної коробки. Верхнє упорне кільце складається з двох частин — нерухомої і такої, що переміщається. На нерухомій частині знаходяться упори (відгини) для утримання нкладок, а на частині, що переміщається, — замикач для закріплення верхнього упорного кільця на приєднаних ствольних накладках|. У стінках накладок зроблені вентиляційні| вікна.
12. Ствольна коробка (мал. 24) служить для з'єднання частин і механізмів гвинтівки, для забезпечення закривання каналу ствола| затвором і замикання затвора; у ствольной| коробці поміщається затворна рама |із|із затвором і ударно-спусковий| механізм; зверху вона закриваєт|зачиняє|ься кришкою.

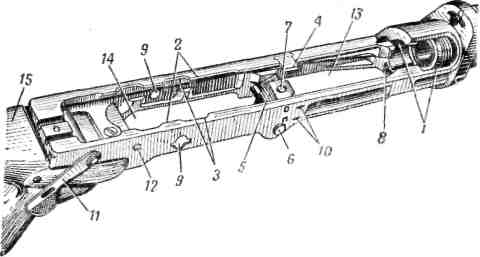

Мал. 24. Ствольна коробка:
1 — вирізи для замикання затвора; 2 — відгини; 3 — вирізи у відгинах; 4 — відбивний виступ;
5 — перемичка; 6 — вісь перемички; 7 — останов затвора; 8 — виріз для зацепа магазина;
9 — отвори для запобіжника: 10— фіксуючі виїмки; 11— замикач кришки ствольної коробки;
12 — фіксатор замикача; 13 — вікно для магазина; 14 — вікно для ударно-спускового механізму;
15 — приклад.
Ствольна коробка має:
— усередині|всередині| — вирізи для замикання затвора|, задні стінки яких |з'являються|є бойовими упорами, і з лівого боку виступ |із|зі ско|сом для попереднього повороту затвора на початку його замикання; відгини з|із| вирізами для напряму|направлення| руху рами затвора і затвора; відбивний виступ зі|із| скосом для віддзеркалення|відображення| гільз; перемичку з|із| віссю для приєднання ударно-спускового| механізму і гніздо|кублом|м для приміщенн|помешкання|я останови затвора |із|з пружиною; виріз для зацепа| магазина;
на бокових|бокових| стінках — отвори для запобіжника |і отворів для замикача кришки ствольної коробки; на правій стінці| — дві фіксуючі виїмки для постановки| запобіжника і фіксатор замикача |кришки ствольної коробки; на лівій стінці — виступи для кріплення (приєднання|) оптичного прицілу;
знизу — вікно для магазина і вікно для ударно-спускового| механізму.
До ствольної коробки прикріплений|скріпляти| приклад.
13. Кришка ствольної коробки (мал. 25) оберігає від забруднення частини і механізми, що поміщаються в ствольній коробці. У ній розміщується поверьтаючий механізм. Попереду вона має виступи для фіксації кришки в нижньому упорному кільці ствола; з правого боку — вирізи для проходу гільз, що викидаються назовні, і для руху рукоятки перезарядження; ззаду — вкладиш; у бічних стінках — отвори: ліворуч — для вісі сережки поворотного механізму, праворуч — для виштовхування цієї вісі вибиванням. Вкладиш має вікно для сережки поворотного механізму; виступ з напівкруглою виїмкою для кріплення кришки до ствольної коробки за допомогою замикача; циліндричний виступ, який разом з передньою стінкою вкладиша сприймає удар затвора і затворної рами в крайньому задньому положенн|становищі|і; отвір для вісі сережки поворотного механізму і пружинний| фіксатор вісі сережки.

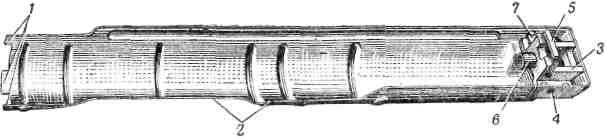

Мал. 25. Кришка ствольної коробки:
1 — виступи; 2— вирізи; 3— вкладиш; 4 — отвір для виштовхування вісі; 5 — виступ з напівкруглою виїмкою; 6 — циліндричний виступ; 7 — пружинний фіксатор.|
14. Повертаючий механізм (мал. 26) служить для повернення затворної рами із затвором в переднє положення. Він складається з двох однакових повертаючих пружин, що направляє втулки, направляючого стрижня і сережки з віссю, за допомогою яких він закріплюється у вкладиші кришки ствольної коробки.

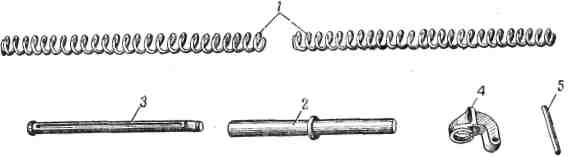

Мал. 26. Повертаючий механізм:
1— повертаючі пружини; 2 — направляюча втулка;
3 — направляючий стрижень; 4 — сережка; 5 — вісь сережки
15. Затворна рама (мал. 27) служить для приведення в дію затвора і ударно-спускового механізму.

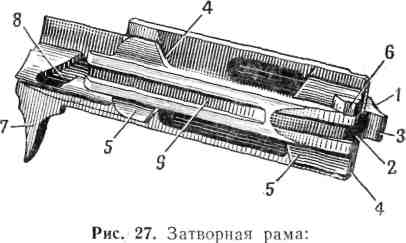

1 — канал для поворотного механізму; 2 — канал для затвора; 3 — виступ; 4 — пази для відгинів ствольної коробки; 5 — направляючі виступи; 6 — виступ для опускання важеля автоспуску; 7 — рукоятка перезарядження; 8 — фігурний виріз; 9 — паз для проходу головки курка
Затворна рама має: всередині|всередині| — верхній канал для повертаючього механізму, нижній канал для затвора, подовжній паз для проходження| відбивного виступу (у гвинтівках першого випуску цей паз відсутній) і два бічних|бокового| канала, зроблених для полегшення; ззад|позаду|у — виступ, що унеможливлює постріл при недозакритому| затворі і призначений| для повороту курка при відході затворної| рами назад; з боків — па|із|зи з направляючими| виступами для руху затворної рами по відгинах ствольної коробки; з лівого боку |позаду|ззаду — виступ для опускання (повертання|) важеля автоспуску; праворуч| п|спереду|опереду — рукоятку для перезарядження гвинтівки|; знизу — фігурний виріз для розташування| в ньому провідного виступу затвор|із|а і паз зі скосом для проход|голівки|у головки курка.
16. Затвор (мал. 28) служить для досилання патрона в патронник, закривання каналу ствола, розбивання капсуля і витягання з патронника гільзи (патрона). Він складається з остову, ударника, викидача з пружиною і віссю, шпильки ударника.
Мал. 28. Затвор:
1 — остов затвора; 2 — ударник; 3 — викидач; 4 — пружина викидача; 5 — вісь викидача;
6 — шпилька ударника; 7 — виріз для дна гільзи; 8 — виріз для викидача; 9 — бойові виступи;
10 — провідний виступ; 11 — скіс; 12 — подовжній паз для відбивного виступу; 13 — отвір для вісі викидача; 14— бойок ударника; 15— уступ для шпильки; 16 — зацеп викидача; 17 — виріз для вісі
Остов затвора має: на передньому зрізі — два циліндрові вирізи для дна гільзи і викидача; дві виїмки, що виключають удар затвора об казенний зріз ствола; три бойові виступи, які при замиканні затвора заходять у вирізи ствольної коробки; на правому бойовому виступі розташований провідний виступ для повороту затвора при замиканні і відмиканні; на лівому виступі є скіс для попереднього повороту затвора при замиканні; нижній виступ є|з'являється| досилачем| патронів; на лівій стороні — подовжній| паз для проходу відбивного виступу ствольної коробки; у потовщеній части|частці|ні осто|кістяка|ву затвора — поперечні отвори| для вісі викидача і шпильки ударника|. Усере|всередині|дині ос|кістяка|тову затвора зроблений канал для розташування|помешкання| ударника.
Ударник має бойок і уступ для обмеження руху ударника шпилькою.
Викидач з пружиною служить для витягання гільзи (патрона) з патронника і утримання її до зустрічі з відбивним виступом ствольної коробки. Викидач має зацеп для захоплення гільзи, гніздо для пружини і виріз для вісі.
17. Ударно-спуськової механізм (мал. 29) служить для спуску курка з бойового взводу і взводу автоспуску, забезпечення ведення одиночного вогню, припинення стрільби, запобігання пострілу при незачиненому затворі і для постановки гвинтівки на запобіжник.
Ударно-спуськовий механізм складається з корпусу, курка з|із| бойовою пружиною, автоспуску, шептала|шептала| і спускового гачка з|із| пружиною.
Корпус має: знизу — запобіжну скобу, вікно для хвоста спускового гачка; у бічних стінках — три отвори з вирізами з правого боку для осей спускового гачка, шептала і автоспуску, а також отвору для вісі запобіжника і вісі курка; спереду — вирізи для вісі перемички ствольної коробки; ззаду — зацепи для кінців пружини спускового гачка; усередині — стійку з|із| вирізом для напряму|направлення| руху тяги спускового гачка і обмежувачем для хвоста| шептал|шептала|а.

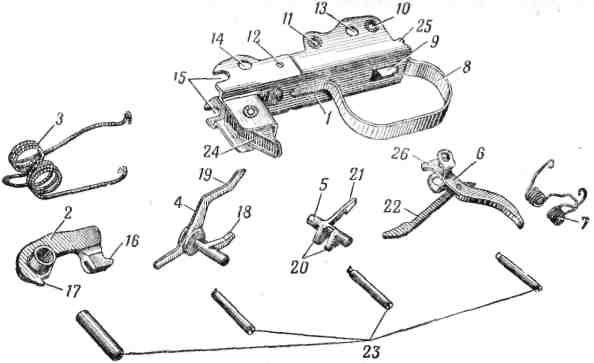

Мал. 29. Ударно-спуськової механізм:
1 — корпус; 2 — курок; 3 — бойова пружина; 4 — автоспуск; 5 — шептало; 6 — спусковий гачок;
7 — пружина спускового гачка; 8 — запобіжна скоба; 9 — вікно для хвоста спускового гачка;
10— отвір для вісі спускового гачка; 11 — отвір для вісі шептала; 12 — отвір для вісі автоспуску;
13 — отвір для вісі запобіжника; 14 — отвір для вісі курка; 15 — вирізи для вісі перемички;
16 — бойовий взвод; 17 —.взвод автоспуску; 18 — шептало автоспуску; 19 — важіль автоспуску;
20 — зацепи шептала; 21 — хвіст шептала; 22 — тяга спускового гачка; 23 — вісі; 24 — защіпка магазина; 25 — зацеп для кінця пружини спускового гачка; 26 — обмежувач щитка.
Курок з бойовою пружиною служить для завдання удару по ударнику. На курку є бойовий взвод з пазом для тяги спускового гачка, взвод автоспуску, цапфи і отвір для вісі. Бойова пружина надіта на цапфи курка і своєю петлею діє на курок, довгим кінцем — на хвіст шептала, коротким, кінцем — на хвіст автоспуску.
Автоспуск служить для автоматичного звільнення курка з взводу автоспуску при стрільбі, а також для запобігання спуску курка при незачиненому затворі. Він має шептало для утримання курка на взводі автоспуску, важіль для роз'єднання шептала автоспуску з взводом автоспуску курка виступом затворної рами при підході її в переднє положення, хвіст для короткого кінця бойової пружини і отвір для вісі.
Шептало служить для утримання курка після пострілу в крайньому задньому положенні. Шептало має зацепи для утримання курка на бойовому взводі, перемичку для зацепа тяги спускового гачка і хвіст для довгого кінця бойової пружини.
Спусковий гачок з пружиною служить для виводу шептала з-під бойового взводу курка. Він має тягу з зацепом, обмежувач щитка, отвори для вісі і хвіст.
У корпусі ударно-спускового| механізму на своїй вісі розміщується защіпка магазина |із|з пружиною.
18. Запобіжник (мал. 30) служить для замикання шептала, спускового гачка і одночасного обмеження руху рами затвора назад, чим унеможливлюється випадкового пострілу, а також для закріплення ударно-спускового механізму в ствольній коробці.

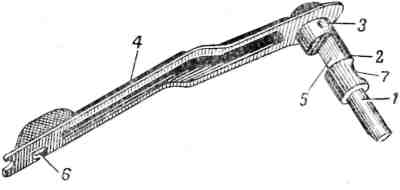

Мал. 30. Запобіжник:
1 — вісь; 2 — потовщена частина вісі; 3 — виступ вісі; 4 — щиток;
5 — виріз для хвоста шептала; 6 — виступ щитка; 7 — виріз для обмежувача щитка
Запобіжник має: вісь, що закріплює ударно-спусковой| механізм| на ствольній коробці,|із| з потовщеною частин|часткою|ою для замикання шаптала і виступами для її утримання в ствольній коробці; щиток|із|| з виступом, що закри|зачиняє|ває виріз для руху| рукоятки затворної рами при встановленні| гвинтівки на запобіжник. На потовщеній| ч|частці|астині вісі зроблені вирізи для хвоста| шептала і для обмежувача щитка. Нижнє по|становище|ложення запобіжника відповідає встановленню| його для ведення вогню, а верхнє — на запобіжник|.
