Введение

Место прохождения инженерно-геодезической практики: Улица 20-летия Октября, г.Воронежа

Цель работы: закрепление полученных знаний, приобретение навыков работы с геодезическими приборами.

Необходимо выполнить:

-Проверка и юстировка геодезических приборов;

-Геодезические работы при создании геодезического обоснования;

-Теодолитная, высотная, тахеометрическая съемка;

-Специальные виды геодезических работ, а так же решение конкретных геодезических задач.

Виды работ:

1. Организационные мероприятия (формирование бригад, проведение инструктажа по технике безопасности, ознакомление с программой практики).

2. Проверка инструментов (теодолит, нивелир).

3. Создание геодезического съемочного обоснования (рекогносцировка местности, закрепление точек планово-высотного обоснования, проложение теодолитного хода, нивелирование точек теодолитного хода)

4. Теодолитная съемка (ознакомительно). Каждый студент должен выполнить съемку четырех контурных точек, используя различные способы съемки. Тахеометрическая съемка-1-2 станции на студента.

5. Построение совмещенного плана теодолитной и тахеометрической съемок.

6. Подготовка данных и вынос в натуру проектных осей (1 проектная точка на студента).

7. Геодезическое трассирование сооружений линейного типа (100м трассы на студента, ширина полосы съемки-20м от оси, число углов поворота-не меньше 2х, число поперечников-2 на бригаду).

8. Нивелирование поверхности по квадратам (размер площадки 20*20м, стороны квадрата-5м выполняется бригадой).

9. Решение инженерно-геодезических задач (виды задач-по заданию преподавателя).

10. Полевой контроль и сдача инструментов.

11. Оформление отчета по практике с последующей проверкой руководителями и исправлением замечаний.

12. Сдача отчета.

Устройство и поверка нивелира н-3

Нивелир- геодезический прибор, предназначенный для определения разности высот двух точек при помощи горизонтального луча и нивелирных реек, вертикально установленных в этих точках.

Нивелированием называется совокупность геодезических измерений для определения превышений между точками, а также их высот.

В соответствии с ГОСТом на нивелиры 10528-76 нивелиры подразделяются на следующие группы: – высокоточные Н05, m_h^=0,5 мм на 1 км хода; – точные Н3, Н3К, m_h = 3 мм на 1 км хода; – технические Н10, Н10КЛ, m_h =  10 мм на 1 км хода. Литера Н в шифре прибора означает его название – нивелир. Нивелиры имеют модификации, о чем свидетельствуют дополнительные буквы в шифре прибора: К – наличие компенсатора; Л – наличие лимба.

Техническое нивелирование выполняют для определения высот точек высотного съемочного обоснования и при решении различных инженерно-технических задач при изыскании, строительстве и эксплуатации линейных сооружений и промышленно-гражданском строительстве.

Устройство нивелира н-3.

Рис. 1

1 – зрительная труба; 2 – цилиндрический уровень при трубе; 3 – элевационный винт; 4 – круглый уровень (на рисунке не показан); 5,6 – закрепительный и наводящие винты; 7 – вертикальная ось нивелира (ZZ₁); 8 – подставка с тремя подъемными винтами.

В коробке цилиндрического уровня, сверху над уровнем, расположена система оптических призм, с помощью которых изображение концов пузырька уровня передается в поле зрения окуляра (рис. 2).

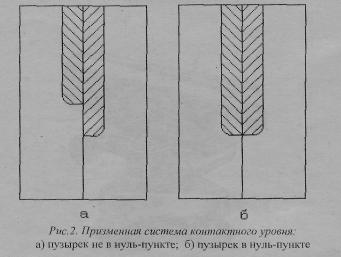

Рис. 2

а) пузырек не в нуль-пункте; б) пузырек в нуль-пункте

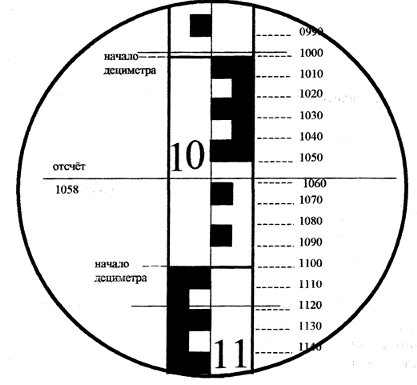

Отсчет по нивелирной рейке берется следующим образом (рис. 3).

Рис. 3

Отсчёт берётся в миллиметрах и всегда выражается четырёхзначным числом: первые две цифры - номер дециметра, 3-я цифра - число полных сантиметровых делений от начала дециметра до средней нити, 4-я цифра - десятые доли следующего сантиметрового деления. На рис. 3 отсчёт по центральной нити 1058.

Нивелир крепят к штативу с помощью станового винта и пружинящей пластины. В отвесное положение ось вращения нивелира устанавливают по круглому уровню 2 с помощью подъемных винтов 1, винтовая нарезка которых входит в гнезда подставки (трегера). Для приближенного наведения трубы на рейку служит визир 5 с мушкой, для точного – наводящий винт 9, который работает, когда труба зафиксирована закрепительным винтом 8. Резкость изображения сетки нитей достигается вращением диоптрийного кольца окуляра 4, вращением кремальеры 6 получают четкое изображение рейки. Перед каждым отсчетом по рейке визирный луч нивелира устанавливают в горизонтальное положение элевационным винтом 3. При этом следят за изображением четвертей пузырька цилиндрического уровня 10, которые через систему призм передаются в поле зрения трубы (рис. 2). Если центр пузырька уровня совместить с нуль-пунктом ампулы, то произойдет оптический контакт – изображения четвертей пузырька уровня будут равными по длине и образуют в верхней части один овал (рис. 2, в). При наклоне оси уровня контакт нарушается (рис. 2, а, б).

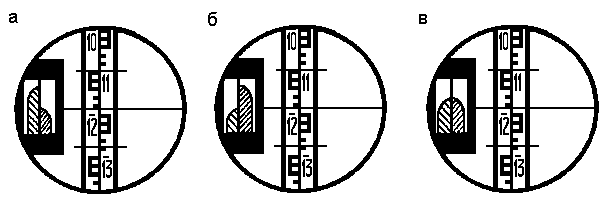

Рис.2. Поле зрения зрительной трубы нивелира Н-3 при положениях пузырька цилиндрического уровня вне нуль-пункта (а,б) и в нуль-пункте (в)
