Зона концевой двигательной пластинки

Двигательная пластинка представляет собой функционально-анатомическую структуру, обеспечивающую связь окончания нервного волокна мотонейрона с мышечным волокном непосредственно. Она состоит из синапса, где электрический сигнал, исходящий из нервного волокна, изменяется на химический мессенджер (ацетилхолин), который в свою очередь вызывает другой электрический сигнал в клеточной мембране (сарколемма) мышечного волокна. Зона концевой двигательной пластинки является территорией, где происходит иннервация мышечных волокон. В настоящее время этот район называют двигательной точкой [153]. Клинически каждая двигательная точка определяется областью, где видимые или пальпируемые мышцы дают локальную судорожную реакцию в ответ на минимальное поверхностное раздражение электричеством (стимуляция). Первоначально двигательную точку ошибочно представляли как зону вхождения нерва в мышцы [4]. Местоположение концевых двигательных пластинок Точное представление о местоположении концевых двигательных пластинок крайне важно для постановки правильного клинического диагноза и лечения миофасциальных триггерных точек. Если, как это часто бывает у больного, патофизиология триггерных точек тесно ассоциируется с концевыми пластинками, можно ожидать, что миофасциальные триггерные точки располагаются только там, где находятся концевые двигательные пластинки. Почти во всех скелетных мышцах концевые двигательные пластинки располагаются почти по середине каждого волокна, т. е. на середине расстояния между точками их прикрепления. Этот принцип, характеризующий мышцы человека, представлен схематически Coёrs и Woolf [44], одними из первых исследовавших концевые двигательные пластинки (рис. 2.8). Aquilonius и соавт. [5] представили результаты подробного анализа местонахождения концевых двигательных пластинок двуглавой мышцы и плеча, передней большеберцовой и портняжной мышц взрослого человека. Christensen [36] описал распределение срединных концевых двигательных пластинок у мертворожденного в следующих мышцах: мышце, противопоставляющей большой палец, плечелучевой, полусухожильной (два поперечных пучка концевых пластинок), двуглавой мышце плеча, тонкой (два определённых типа уплотнения мышечного волокна внутри каждой двигательной единицы), портняжной (разбросанные концевые пластинки), трёхглавой мышце плеча, икроножной, передней большеберцовой, мышце, противопоставляющей V палец кисти, прямой мышце бедра, коротком разгибателе пальцев стоп, перстнещитовидной и дельтовидной.

Рис. 2.8. Расположение концевых двигательных пластинок в скелетных мышцах различной структуры. Красные линии представляют мышечные волокна; чёрные точки показывают концевые двигательные пластинки этих волокон, а чёрные линии обозначают прикрепление волокон к апоневрозу. Концевые двигательные пластинки обнаруживаются в средней части каждого мышечного волокна. а — линейные концевые двигательные пластинки, находящиеся в мышце с короткими волокнами, расположенные между параллельными апоневрозами, как это наблюдается в икроножной мышце; б — петлеобразное расположение концевых пластинок в двуперистой мышце (например, m.flexor carpi radialis и m.patmaris longus; в — синусоидное расположение концевых пластинок в мышечных волокнах средней части дельтовидной мышцы, характеризующихся сложной перистой конфигурацией. (Из Coёrs С. Contribution а létude de la jonction neuromusculaire. II Topographie zonale de l'innervation motrice terminale dans les muscles striés. Arch. Biol. Paris 64, 495—505, 1953 [42], адаптировано с разрешения.)

Как было сказано выше, принцип используется вне зависимости от строения мышечных волокон. Для этой цели важно знать, как расположены мышечные волокна: это поможет понять, как расположены концевые пластинки внутри каждой мышцы и, следовательно, определить место, где следует искать триггерные точки. В мышце волокна могут располагаться следующим образом: параллельно, параллельно с сухожильными вставками, веретенообразно, веретенообразно с двумя брюшками. Мышцы также могут быть одноперистыми, двуперистыми, многоперистыми, обладать спиральным расположением волокон (рис. 2.9).

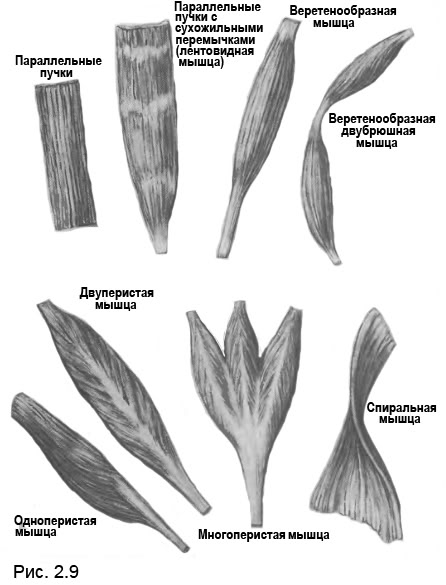

Рис. 2.9. Параллельное и веретенообразное расположение мышечных волокон обеспечивает большее изменение длины при затрате силы. Перистое строение обеспечивает большую силу при издержках в длине. Обратите внимание на то, что расположение мышечных волокон в каждой отдельной мышце обеспечивает почти равную длину всех составляющих её мышечных волокон. На рис. 2.8 можно видеть расположение концевых двигательных пластинок в мышцах разной формы. (Из Clemente С. D. Gray's Anatomy of the Human Body. 30th ed. Philadelphia: Lea & Fibiger, 1985, 429, с разрешения, адаптировано)

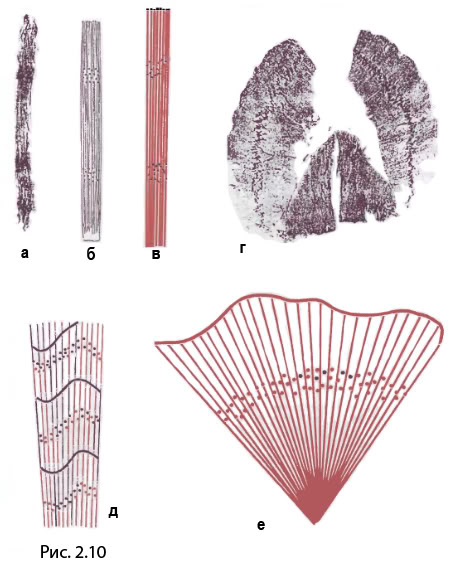

Рис. 2.10. Микрофотографии и рисунки, показывающие расположение концевых пластинок в скелетных мышцах мыши (по результатам исследования Schwarzacher, использовавшего окрашивание на холинэстеразу по Koelle в модификации Соёrs, чтобы показать концевые двигательные пластинки [231]. На схемах, выполненных с использованием компьютера (в, д, е), красные линии означают мышечные волокна; чёрными точками представлены концевые двигательные пластинки этих мышечных волокон, а чёрные линии изображают прикрепления мышечных волокон либо непосредственно к кости, либо к апоневрозу. а — микрофотография, б — опубликованный схематический рисунок, выполненный с M.gracillis posterior; в — компьютерная версия рис. б для сравнения. Видно два скопления концевых пластинок; г — микрофотография диафрагмы, видна зона концевых пластинок, проходящая между концами мышечных волокон; д — схематическое изображение расположения концевых пластинок в полусухожильной мышце; е — в большой ягодичной мышце. (Из Schwarzacher V. H. Zurlage der motorischen endplallen in den skeletmuskeln. Acta Anat 30, 758—774, 1957, с разрешения. Схематические изображения получены из этого же источника.)

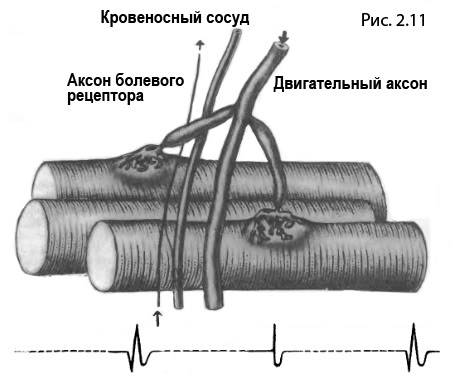

Рис. 2.11. Схематическое изображение двух концевых двигательных пластинок млекопитающих и нервно-сосудистых пучков, ассоциированных с ними. Нервные окончания двигательного аксона закрываются внутри компактного мионеврального соединения, погружённого внутрь слегка приподнятой области концевой пластинки в мышечном волокне. Волокна двигательного нерва сопровождают чувствительные нервные волокна и кровеносные сосуды. Вегетативные нервы находятся в тесной взаимосвязи с этими мелкими кровеносными сосудами, расположенными в мышечной ткани. Пиковые потенциалы, зарегистрированные на уровне области концевой пластинки мышечного волокна, показывают отрицательное первоначальное угасание. На очень небольшом расстоянии в обе стороны от концевом пластинки, справа, пиковые потенциалы этого волокна обладают положительным первоначальным угасанием. Это один из путей, с помощью которого осуществляется электромиографический поиск концевых двигательных пластинок. Конфигурация пиковых потенциалов внизу рисунка соответствует форме волны, которая могла бы регистрироваться в разных местах вдоль передней плоскости мышечного волокна. (Из рис.5 Salpeter М.М. Vertebral neuromuscular junctions: General morphology, molecular organization, and functional consequences. In: Salpeter M. M., Ed. The Vertebrate Neuromuscular Junction. New York: Alan R. Liss, Inc. 1987: 1—54 [225], с разрешения, адаптировано.)

Среди скелетных мышц имеется по крайней мере четыре рода исключений из правила, что концевая пластинка может располагаться только в середине брюшка мышцы. 1. В некоторых мышцах человека, включая мышцу живота, полуостистую мышцу головы и полусухожильную мышцу, есть перемычки, делящие мышцы на серию сегментов, каждый из которых обладает своей собственной зоной расположения концевых пластинок, что показано на примере мышц грызунов (рис. 2.10, а, б, в, д). Сравните с рис. 2.10, г, е, иллюстрирующими обычное построение элементов концевой пластинки. 2. В портняжной мышце человека концевые двигательные пластинки разбросаны по всей мышце. Эти концевые пластинки обеспечивают параллельные пучки из укороченных волокон, которые могут переплетаться друг с другом по всей длине. При этом хорошо определяемой зоны концевых пластинок может и не быть [44]. По мнению Christensen [36], нежная мышца человека обладает двумя поперечно расположенными зонами, содержащими концевые пластинки, подобно полуперепончатой мышце, но к тому же снабжёнными переплетающимися волокнами с разбросанными концевыми пластинками, как у портняжной мышцы [44]. Такая переплетающаяся конфигурация волокон необычна для скелетных мышц человека, а строение концевой пластинки в обеих указанных мышцах может различаться у разных индивидов. 3. Внутри мышцы наблюдается разделение на ячейки и отделы (компартментализация), причём, и это очень важно, каждая ячейка или футляр изолированы фасциальной оболочкой. Отдельная веточка двигательного нерва иннервирует зону расположения каждой концевой двигательной пластинки или каждый футляр. Каждый такой анатомо-физиологический отдел обладает определённой функцией. В качестве примера можно привести проксимальную и дистальную части лучевого длинного разгибателя кисти и дистального лучевого сгибателя кисти. Жевательная мышца также представляет собой наглядное свидетельство разделения на ячейки и футляры (компартментализация) двигательной единицы [185]. С этой точки зрения изучено относительно небольшое число мышц человека, однако, вероятно, это общий признак мышц. 4. Икроножная мышца представляет собой особый пример аранжировки мышечных волокон, которые увеличивают мышечную силу путём уменьшения объёма подвижности. Волокна искривляются под значительным углом так, что одно мышечное волокно представляется минимальной долей от общей длины мышцы. Следовательно, зона концевой пластинки проходит центрально вниз по наибольшей длине каждого участка мышцы. Пример такого строения приведён на рис. 2.8 а. На рис. 2.11 схематично изображены две концевые пластинки и маленький нейрососудистый пучок, который пересекает мышечные волокна в местах, где терминальные аксоны снабжают двигательные концевые пластинки [60]. Линейное расположение концевых пластинок, которые идут по ходу нейрососудистого пучка, ориентировано поперёк направления мышечных волокон [5, 44]. Нейрососудистый пучок включает болевые рецепторы чувствительных нервов и вегетативные нервы, тесно связанные с сопровождающими их сосудами. Непосредственное соприкосновение этих структур с двигательными концевыми пластинками является исключительно важным для представления и понимания процесса происхождения боли и вегетативных феноменов, сочетанных с миофасциальными триггерными точками.
