Векторные форматы графических файлов
Особенности некоторых векторных форматов приведены в Таблице 1.
Таблица 1
Название формата |
Программы, которые могут открывать файлы |
WMF Windows MetaFile |
Большинство приложений WINDOWS |
EPS Encapsulated PostScript |
Большинство настольных издательских систем и векторных программ, некоторые растровые программы |
DXF Drawing Interchange Format |
Все программы САПР, многие векторные редакторы,некоторые настольные издательские системы |
CGM Computer Graphics Metafile |
Большинство программ редактирования векторных рисунков, САПР и издательские системы |
Растровые форматы
В файлах растровых форматов запоминаются:
• размер изображения — количество видеопикселей в рисунке по горизонтали и вертикали
• битовая глубина — число битов, используемых для хранения цвета одного видеопикселя
• данные, описывающие рисунок (цвет каждого видеопикселя рисунка), а также некоторая дополнительная информация.
В файлах растровой графики разных форматов эти характеристики хранятся различными способами.
Поскольку размер изображения хранится в виде отдельной записи, цвета всех видеопикселей рисунка запоминаются как один большой блок данных. Так как растровое представление изображения кораблика достаточно громоздко, рассмотрим как сохраняется в растровом файле простое чёрно-белое изображение (рис. 2).
Рис. 2. В растровом файле сохраняется информация о цвете каждого видеопикселя
На рис. 3 показан результат восстановления изображения по информации, сохранённой в растровом файле, представленном на рис. 2. В изображении, восстановленном по файлу, видеопиксели располагаются согласно размеру изображения; а именно, сначала — первая десятка видеопикселей, в следующей строке — вторая десятка и т. д., в десятой строке — последние десять видеопикселей.

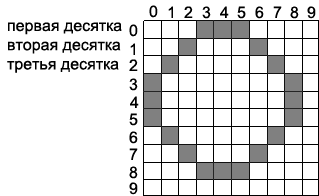

Рис. 3. Растровый рисунок, восстановленный по файлу растровой графики
Легко описать векторное представление рис. 3:
Установить 0,3
Линия к 3, 0
Линия к 5, 0
Линия к 8, 3
Линия к 8, 5
Линия к 5, 8
Линия к 3, 8
Линия к 0, 5
Линия к 0, 3.
Изображения фотографического качества, полученные с помощью сканеров с высокой разрешающей способностью, часто занимают несколько мегабайт. Например, если размер изображения 1766 х 1528, а количество используемых цветов — 16777216, то объём растрового файла составляет около 8 Мб (информация о цвете видеопикселей в файле занимает 1766 х 1528 х 24 / 8 / 1024 / 1024 Мб).
Решением проблемы хранения растровых изображений является сжатие, т. е. уменьшение размера файла за счёт изменения способа организации данных. Никому пока не удалось даже приблизиться к созданию идеального алгоритма сжатия. Каждый алгоритм хорошо сжимает только данные вполне определённой структуры.
Методы сжатия делятся на две категории:
• сжатие файла с помощью программ — архиваторов;
• сжатие, алгоритм которого включён в формат файла.
В первом случае специальная программа считывает исходный файл, применяет к нему некоторый сжимающий алгоритм (архивирует) и создаёт новый файл. Выигрыш в размере нового файла может быть значительным. Однако этот файл не может быть использован ни одной программой до тех пор, пока он не будет преобразован в исходное состояние (разархивирован). Поэтому такое сжатие применимо только для длительного хранения и пересылки данных, но для повседневной работы оно неудобно. В системах DOS и WINDOWS наиболее популярными программами сжатия файлов являются ZIP, ARJ, RAR и другие.
Если же алгоритм сжатия включён в формат файла, то соответствующие программы чтения правильно интерпретируют сжатые данные. Таким образом, такой вид сжатия очень удобен для постоянной работы с графическими файлами большого размера. Например, пусть в CorelDRAW получен рисунок, который нужно разместить в документе, созданном в программе Adobe PhotoShop. TIFF — один из растровых форматов, с которыми может работать Adobe PhotoShop. При формировании файла формата TIFF выполняется сжатие графических данных. Именно это обстоятельство учитывается соответствующей программой чтения. Поэтому для достижения поставленной цели можно поступить следующим образом:
• сохранить рисунок, созданный в CorelDRAW, в файле формата TIFF;
• импортировать этот файл в программу Adobe PhotoShop.
Графические редакторы. Это обширный класс программ, предназначенных для создания и(или) обработки графических изображений. Различают следующие категории: — Растровые редакторы - применяют графический объект представления в виде комбинации точек образующих растр. Это характерно для фотографических изображений. — Векторные редакторы - объект не точка, а линия. Характерен для чертежно-графических работ. Они удобны для создания рисунка, не использующегося для обработки готовых рисунков.
Методы создания изображения
Чтобы отменить последнюю операцию, воспользуйтесь командой Edit > Undo (Правка > Отменить) или сочетанием клавишCtrl+Z. Имейте в виду, что некоторые команды отменить нельзя. Для того чтобы отменить несколько шагов, щелкните по предшествующему событию на палитре History либо с помощью инструмента History Brush восстановите определенные области изображения.
Периодически щелкайте по кнопке Create new snapshot (Создать новый снимок), расположенной на палитре History, чтобы сохранять версии изображения. Если вы хотите вернуться к соответствующей версии изображения, щелкните по миниатюре снимка.
Воспользуйтесь корректирующим слоем, чтобы поэкспериментировать с раз личными цветами, а затем объедините корректирующий слой с нижним, тем самым зафиксировав полученный эффект, либо удалите корректирующий слой. С помощью ползунка Opacity (Непрозрачность), расположенного на палитре Layers, можно ослабить эффект применения корректирующего слоя. Чтобы ограничить действие корректирующего слоя тем, который расположен непосредственно под ним, создайте отсекающую группу (clipping group), включающую слой, расположенный непосредственно под корректирующим.
С помощью команды Edit > Fade (Правка > Ослабить) или сочетания клавиш Ctrl+Shift+F можно ослабить эффект от последнего примененного фильтра, команды корректировки или инструмента редактирования без использования команды повторного действия или отмены; при выполнении команды Fade выберите нужный вам режим смешивания и уровень непрозрачности.
Для того чтобы прервать перерисовку экрана после применения команды или фильтра, выберите другой инструмент или команду (если хотите отменить команду, пока отображается индикатор выполнения, просто нажмите клавишу Esc).
Выберите наименьшее возможное разрешение и размеры изображения с учетом требований к качеству печати. Можно создать образец изображения с меньшим разрешением, сохраняя используемые команды в виде действия, а затем воспроизвести действие для этого же изображения с более высоким разрешением. Помните, что векторные слои (слои редактируемого текста и фигур) при печати имеют разрешение печатающего устройства, а не разрешение документа.
Одновременно отображайте изображение в двух окнах, большом и маленьком, чтобы вам не приходилось постоянно
изменять его масштаб.
Сохраняйте сложные выделенные области в специальных полутоновых каналах, называемых альфа-каналами (alpha channel), которые можно в любой момент загрузить и использовать в каком-либо изображении. Или создайте контур или отсекающий контур - они занимают гораздо меньше дискового пространства, чем альфа-канал. Впоследствии их можно будет преобразовать в границы выделенной области.
Воспользуйтесь режимом Quick Mask (Быстрая маска), чтобы преобразовать выделенную область в маску, которая оставляет защищенные области изображения видимыми, а незащищенные области закрывает, затем с помощью инструмента рисования можно будет изменять форму маски. Выключите режим Quick Mask, если хотите преобразовать закрытую область обратно в выделенную.
Рис. 1.68. Подменю Purge
Так как CMYK-файлы обрабатываются медленнее, чем RGB-файлы, воспользуйтесь командой Proof Setup > Working CMYK(Установки пробного отпечатка > Рабочий CMYK), чтобы иметь возможность предварительно просматривать изображение в режиме CMYK, а при окончании работы с изображением преобразуйте его в полноценное представление типа CMYK.
Запомните как можно больше «горячих» клавиш. Начните изучение с «горячих» клавиш для выбора инструментов (см. раздел «Панель инструментов» выше в этой главе). Для справки используйте всплывающие подсказки либо обращайтесь к списку «горячих» клавиш, расположенному в конце книге. «Горячие» клавиши указаны и в большинстве приведенных в книге инструкций.
Постарайтесь выделить не менее 60 Мб оперативной памяти для программы Photoshop или в 4 раза больше, чем размер документа.
Периодически используйте команды подменю Edit > Purge (Правка > Очистить), чтобы освободить оперативную память, занятую для работы с Clipboard (Буфер обмена), команды Undo (Отмена), палитры History (История) или для всего вышеперечисленного All (Все) - рис. 1.68. Команды подменю Purge отменить нельзя.
