2.1 Конструкция шкафа кру

Базовым для UniGeаr является шкаф ввода/вывода присоединения с SF 6 или вакуумным выключателем с использованием выкатной техники. Шкаф разделен на шинный отсек сборных шин А, отсек выключателя В, кабельный отсек С и отсек приборного шкафа 0 для вторичного оборудования. Независимо от этого в распоряжении имеются другие варианты. Приводятся примеры возможной конфигурации шкафа, включая электрооборудование.

Для продольного подсоединения сборных шин необходимы два шкафа: шкаф ответвления с выкатной частью с выключателем и шкаф с жестким ответвлением (по выбору с измерением напряжения на сборных шинах и

заземлением сборных шин). У оборудования без продольного ответвления сборных шин производится прямое соединение сборных шин.

Коммутационное распределительное устройство UniGeаr включает также вариант шкафа ввода/вывода с выключателем нагрузки NALF с жестким монтажом выключателя нагрузки. Шкаф разделен на секцию сборных шин А, отсек выключателя нагрузки, включая кабели В и приборный шкаф в качестве вторичного оборудования 0.

Общий вид шкафа КРУ

Рисунок 2 –Вид спереди шкафа КРУ

Рисунок 3 -Общий вид КРУ пол

Рисунок 4 -Общий вид ячейки КРУ

2.2 Емкостной стационарный интегрированный индикатор напряжения

Емкостной стационарный интегрированный индикатор напряжения

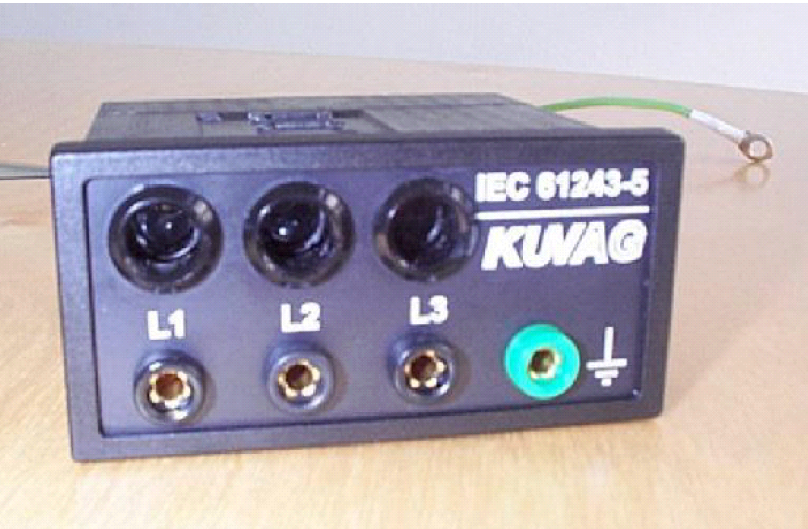

Рисунок 5- Емкостной интегрированный индикатор

Основные характеристики:

• Емкостный интегрированный индикатор напряжения для постоянного контроля всех трехфазных линий напряжения служит для обнаружения наличия напряжения в диапазоне от 10 кВ до 52 кВ 50-60 Гц прежде всего для электрических систем распределения электроэнергии.

• Он удовлетворяет требованиям международного стандарта IEC 61243-5 (1997) или DIN VDE 0682 часть 415 соответственно

• Фиксированная установка на передней панели низковольтного отсека

• Мигающие диоды LED сигнализируют ярким красным светом при наличии фазного напряжения во время обслуживания трехфазной сети

• Не требуется питания со стороны, необходимая мощность потребляется прямым путем от линий системы среднего напряжения с помощью емкостных электродов связи

• Не требуется обслуживания

• Простая установка, включая кабельное соединение при помощи соединителей Faston •

Связь между емкостным датчиком и индикатором осуществляется экранированным коаксиальным кабелем

• Он предназначен для внутреннего использования в стандартных условиях для промежуточных панелей номинального напряжения от 6 до 52 кВ 50-60 Гц

• Встроенные измерительные контакты предназначены для определения фазной последовательности

• Встроенная защита представляет собой разрядник

• Безопасное напряжение на встроенных измерительных контактах •

Максимальный рабочий ток 5 мА

• Система обнаружения напряжения не имеет проблем с неконтролируемыми токами утечки

• Простая проверка действия индикатора производится с помощью внешнего тестера CPI-TA в рабочих условиях (он не входит в набор, заказывается отдельно).

• Специальное электропитание позволяет индикатору функционировать при разомкнутой сети системы среднего напряжения (оно не входит в набор, заказывается отдельно).

• Поставка полного трехфазного набора (см. ниже).

• Испытание проводится в соответствие со стандартом IEC 61243-5

Трехфазный комплект содержит:

• 3 проходных изолятора со встроенным индикатором напряжения, в соответствии с выбранным номинальным напряжением

• 3 соединения медного фиксатора М6

•3 коаксиальных кабеля с соединителями Faston 4.8 мм (линейное напряжение) и заземляющим кабелем М6 (заземление коаксиальных кабелей экранировано). Длина кабеля в соответствие с пожеланиями заказчика (от 1 до 10 м)

• 1 интегрированная система регистрации напряжения при местном сигнале, тип CPI VI – 3P
