Введение
Распределительный пункт – это пункт, который предназначен для приема и распределения электрической энергии между отдельными потребителями без преобразования и трансформации. Обычно, энергия подводится к сборным шинам, а от них уходит по отдельным линиям. Если такой пункт получает питание напрямую от энергосистемы, то его называют центральным распределительным пунктом.
Более сложными сооружениями, являются распределительные устройства с секционированной или двойной системой шин. Они требуют установки большего количества оборудования. Но, при этом, есть возможность произвести различные переключения линий питания и фидеров. Также они обладают большей надежностью и гарантированной бесперебойностью в работе.
Распределительные пункты, как и подстанции, поставляются комплектными, в собранном или подготовленном для сборки виде.
Электросети объекта выполняются по следующим схемам распределения электрической энергии:
радиальным;
магистральным;
смешанным.
Радиальные схемы – применяют при расположении пунктов приема в разных направлениях от центра питания. Возможны варианты одно- и двухступенчатых схем.
Потребители І и ІІ категории распределительные пункты и трансформаторные подстанции питаются, как минимум, от двух отдельным линиям.
Вся аппаратура коммутации устанавливается на распределительном пункте, а на трансформаторных подстанциях, которые питаются от них, предусматривают глухое подключение трансформаторов.
Радиальная схема питания. Она обладает гибкостью и очень удобна в эксплуатации, так как повреждение или последующий ремонт линии отражается на работе только того потребителя, который к ней подключен.
Магистральные схемы напряжением 6… 10 кВ. Они применяются при последовательном размещении подстанций. В этом случае линии от центра питания к пунктам приема можно проложить без существенных обратных направлений.

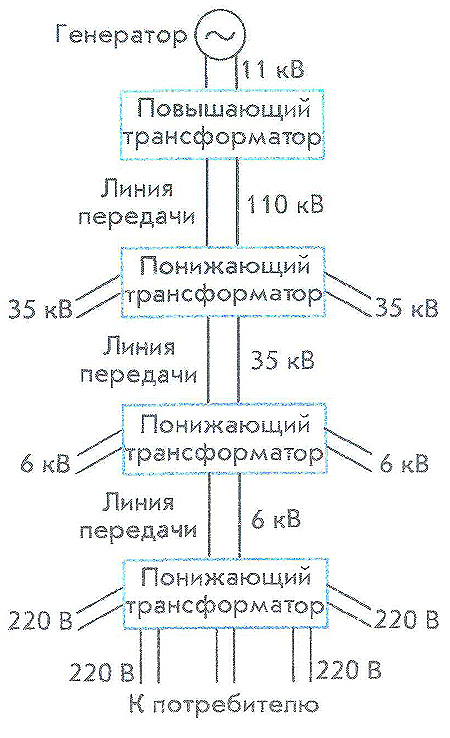

Рисунок 1-Схема линии электроснабжения
Преимуществом магистральных линий является то, что они обладают лучшей загрузкой кабелей при нормальном режиме и сокращенное количество камер на распределительном пункте.
Недостатки проявляются в том, что повышается сложность схем коммутации присоединения трансформаторных подстанций и отключение потребителей при повреждении магистрали.
Выполняют магистральные схемы одиночными или двойными, с одно- и двухсторонним питанием.

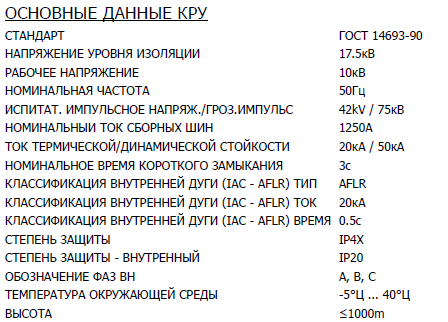

1. На распределительном пункте предприятия установлено кру типа unigear zs1

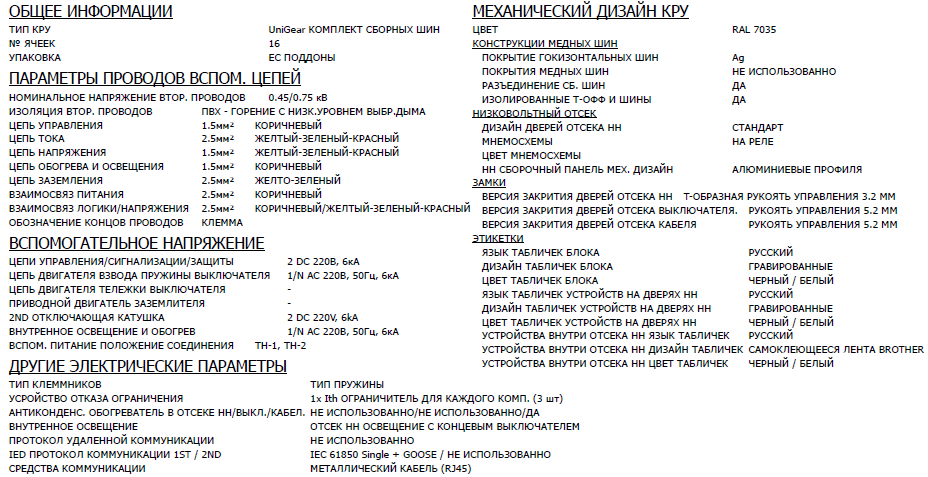

2. Элементы комплектного распределительного устройства
Распределительный
пункт (РП) — электроустановка,
предназначенная для распределения
электрической энергии внутри
распределительной сети, представляющая
собой разделенные на секции сборные
шины, определенного количества ячеек
(присоединений) и коридора управления.
Ячейки служат для размещения в них:
выключателей, трансформаторов тока,
линейных, шинных и секционных
разъединителей; предохранителей;
трансформаторов напряжения; приборов
защиты и другого электрооборудования.
Питание РП осуществляется с подстанции
35 кВ по двум отдельным, а электроэнергия
передается далее в распределительную
сеть по нескольким распределительным
линиям. В РП не происходит трансформации
или преобразования электроэнергии.
Сборные
шины располагают в верхней части РП
горизонтально на расстоянии 500 мм от
его верхнего перекрытия. Расстояние
между сборными шинами различных фаз
100 мм. Шины крепят к опорным изоляторам,
установленным на металлических
конструкциях. Смонтированные в РП
секционные разъединители и масляные
выключатели служат для отключения
секций РП как при профилактических
ремонтах, так и при повреждении сборных
шин.
Распределительные пункты
выполнены с П-образной системой сборных
шин, с кабельными, двухрядным расположением
ячеек (камер).
Камеры в РП в зависимости
от вида установленного в них оборудования
делятся на камеры выключателей и
измерительных трансформаторов напряжения,
разрядников, заземляющих разъединителей.
Ячейки в РП имеют различные схемы
заполнения оборудованием. Так, во вводных
и линейных ячейках смонтированы шинные
с заземляющими ножами (РВФЗ) и кабельные
(РВЗ) разъединители с приводами , а также
масляные выключатели с приводами ,
трансформаторы тока ТПЛ и трансформаторы
нулевой последовательности T3PJ1. В ячейках
трансформаторов напряжения установлены
разъединители, предохранители ПКТ и
трансформаторы напряжения.
Камерой называется помещение,
предназначенное для установки аппаратов
и шин.
Закрытой камерой называется
камера, закрытая со всех сторон и имеющая
сплошные (не сетчатые) двери.
Взрывная камера — закрытая камера,
служащая для локализации возможных
аварийных последствий при повреждении
установленных в ней аппаратов и имеющая
выход наружу или во взрывной
коридор.
Огражденной камерой называется
камера, которая имеет проемы, защищенные
полностью или частично несплошными
(сетчатыми или смешанными) ограждениями.
Коридором обслуживания называется
коридор вдоль камер или Магистральные
схемы напряжением 6… 10 кВ. Они применяются
при последо размещении подстанций. В
этом случае линии от центра питания к
пунктам
приема можно проложить без существенных обратных направлений. Коридор управления РП представляет собой помещение, где установлены приводы выключателей и разъединителей Ширина его при однорядном расположении ячеек имеет 1500 мм, а при двухрядном — не менее 2000. При длине более 7 м он должен иметь два выхода, двери которых должны открываться наружу. В распределительном пункте имеются также измерительные приборы, реле защиты и автоматики, заземляющее устройство и устройства телемеханики. Присоединение — электрическая цепь (оборудование и шины) одного назначения, наименования и напряжения, присоединенная к шинам РУ, щита, сборки и находящаяся в пределах подстанции и т.д. Электрические цепи разного напряжения одного силового трансформатора (независимо от числа обмоток), считаются одним присоединением. К присоединению линии, трансформатора относятся все коммуникационные аппараты и шины, посредством которых эта линия или трансформатор присоединены к РУ. Система сборных шин — комплект токоведущих элементов, связывающих между собой присоединения одного электрического распределительногоустройства. Все распределительные устройства должны быть безопасны при обслуживании, удобно расположены, экономичны и обеспечивать надежную работу оборудования. Безопасность при обслуживании РУ достигается удобным расположением оборудования, наличием постоянных ограждений, их запором на замки, маркировкой элементов РУ, соблюдением необходимых расстояний между токоведущими частями и размеров проходов обслуживания, расстояний между токоведущими и заземляющими частями РУ и местонахождением обслуживающего персонала. Экономичность РУ и РП 6-10 кВ достигается применением типовых устройств и конструкций, недефицитных материалов и оборудования, надежность обеспечивается выбором рациональной схемы электроснабжения, качеством электрооборудования и его монтажа.
