Питання для екзамену по військової топографії та топогеодезичної підготовки

1. Масштаби топографічних карт. Числовий, лінійний та поперечній масштаби. Порядок вимірювання відстаней по карті за допомогою масштабів

Всі наші топографічні карти, за винятком карт масштабу 1 : 1 000 000, складають у єдиній рівнокутній проекції – окремо за 6-ти градусними зонами. Це дозволяє кожну таку зону розгортати у площину, тобто відображати на карті практично без помітних викривлень, які викликані кривизною Землі. Тому таку карту можна використовувати при вимірюваннях як план, що зберігає геометричну подобу всіх окреслень місцевості.

Ступінь зменшення ліній на карті відносно горизонтальних проложень відповідних ним ліній на місцевості називається масштабом карти(плану). Інакше кажучи, під масштабом розуміють відношення довжини лінії на карті до довжини горизонтального положення відповідній їй лінії на місцевості.

Числовий масштаб. Цей числовий вираз називають числовим масштабом і представляють у вигляді відношення одиниці до числа, яке показує, у скільки разів зменшена довжина ліній на місцевості при зображенні їх на карті. (Числовий масштаб – це масштаб карти, у вигляді дробі, чисельник якої одиниця, а знаменник – число, що показує у скільки разів зменшені на карті горизонтальні положення ліній місцевості.) Наприклад, масштаб 1 : 50 000 показує, що всі лінійні розміри на карті зменшені у 50 000 разів, тобто 1 см карти на місцевості відповідає 500 м, або 0,5 км.

Відстань на місцевості у метрах або кілометрах, яка відповідає 1 см карти, називається величиною масштабу. У наведеному прикладі величина масштабу буде 500 м, або 0,5 км.

Дійсно, чим менше знаменник числового масштабу, тим зображення на карті крупніше, і навпаки; тому більш крупним називається той масштаб, у якого знаменник менше.

При користуванні числовим масштабом відстань на карті вимірюють у сантиметрах звичайно за допомогою лінійки з сантиметровими відмітками. Отримане при цьому число сантиметрів умножають на величину масштабу. Наприклад, на карті масштабу 1 : 50 000 виміряли 3,8 см; на місцевості це буде відповідати Д = 3,8 * 0,5 = 1,9 км. Якщо ж відстань Д виміряна на місцевості і її потрібно відкласти на карті, то її потрібно розділити на величину масштабу карти. Наприклад, якщо Д=1350 м, то на карті масштабу 1 : 25 000 необхідно відкласти відрізок d = 1350 : 250 = 5,4 см.

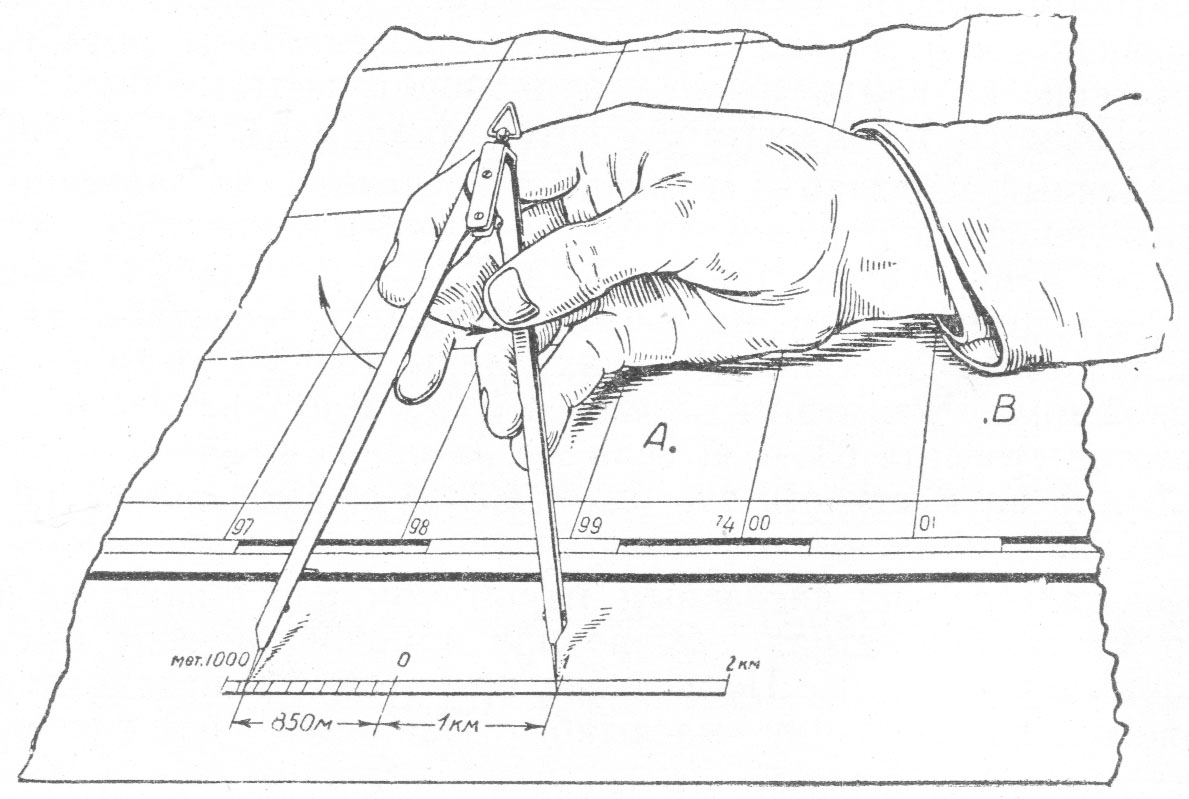

Лінійний масштаб представляє собою графічне вираження числового масштабу. Найпростіше вимірювати відстань на карті за допомогою лінійного масштабу. Оформлення лінійних і числових масштабів на топографічних картах показано на лівому рисунку, а порядок виміру відстані – на правому.

Поперечний масштаб – це спеціальний графік, виконаний за допомогою гравіювання на металічній пластині (рис.4). Побудова його основана на пропорційності відрізків паралельних ліній, що пересікають сторони кута.

Стандартний (нормальний) поперечний масштаб має великі поділки, рівні 2 см, і малі поділки (зліва на графіку), рівні 2 мм. Крім того, на графіку є відрізки між вертикальною і нахильною лініями, рівні по першій нижній горизонтальній лінії 0,2 мм, по другій 0,4 мм, по третій 0,6 мм і т.д. За допомогою поперечного масштабу можна вимірювати і відкладати відстані на картах будь-якого масштабу.

Порядок вимірювання відстані

2. Напрямки, які прийняті за початкові при вимірюванні та побудові кутів. Істинний і магнітний азимути, дирекційний кут та взаємозв`язок між ними.

При вимірюванні кутів на місцевості за початковий напрямок приймають: північний напрямок істинного ( географічного ) меридіану; північний напрямок магнітного меридіану; північний напрямок вертикальної лінії кілометрової сітки карти; основний напрямок стрільби;

напрямок на орієнтир ( на ціль ).

Від початкових напрямків вимірюються чи відкладаються кути, які широко застосовуються в артилерії, топографії та геодезії.

Істинний азимут кут (А), утворений північним напрямком істинного меридіану і напрямком на орієнтир, ціль, іншу точку, виміряний по ходу годинникової стрілки від 0 до 360 градусів. Позначається літерою “ А “. Вимірюється на місцевості за допомогою топогеодезичних приладів і використовується для обчислення дирекційного кута.

Магнітний азимут - кут, утворений північним напрямком магнітного меридіану і напрямком на орієнтир, ціль, іншу точку, виміряний по ходу годинникової стрілки від 0 до 360 градусів. Позначається літерами «Ам» або «Аm». Вимірюється на місцевості за допомогою компасу, бусолі, а також вираховується по виміряному на карті дирекційному куту.

Дирекційний кут – кут , утворений північним напрямком вертикальної лінії координатної сітки карти і напрямком на орієнтир іншу точку, виміряний по ходу годинникової стрілки від 0 до 360 градусів ( 0 до 60-00). Позначається літерою “α“. Вираховується на місцевості за допомогою магнітного або істинного азимутів.

Взаємозв’язок між кутами: α = А – γ, А = α + γ, α = Ам – ∆Ам, Ам = α + ∆Ам

де: γ – зближення меридіанів; ∆Ам – поправка бусолі
