Міністерство освіти і науки України

Львівський національний університет імені Івана Франка

Факультет електроніки

Кафедра електроніки

Звіт

Про виконання навчальної ознайомчої практики

Виконав студент

Групи ФеМ-32

Третяк М.Я.

Керівник практики

доц. Матвіїшин І.М.

Львів 2013

План

1. Класифікаційні ознаки дисплеїв

   1. Класифікація моніторів

      1. По типу виводу інформації

      2. За будовою

      3. За типом відеоадаптера

      4. За типом інтерфейсного кабелю

      5. По типу використання

   2. Телевізори та комп'ютери

   3. Монітори ЕПТ

   4. Монітори РК.

   5. ЗD – монітори

1.5.1 Стереоскопічні 3D Дисплеї

2. Мультививідні (MULTIVIEW) 3D дисплеї

3. Голографічні 3D дисплеї

4. Волюметричні (VOLUMETRIC) 3D дисплеї

5. Висновки

2. Отримання тонких плівок методом термічне розпилення

   1. Термовакуумне напилення

   2. Випаровування

   3. Механізми конденсації

   4. Конструкції випарників

   5. Підкладки

   6. Одержання плівок для структурних досліджень

   7. Одержання плівок для електрофізичних досліджень

   8. Висновок

3. Екскурсія на науково-виробниче підприємство "Карат".

4. Кремній

5. Висновки.

Класифікація моніторів По типу виводу інформації:



• алфавітно-цифрові

• дисплеї, що відображають лише алфавітно-цифрову інформацію

• дисплеї, що відображають псевдографічні символи

• інтелектуальні дисплеї, що володіють редакторськими можливостями та здійснюють попередню обробку даних

• графічні

• векторні

• растрові

За будовою:

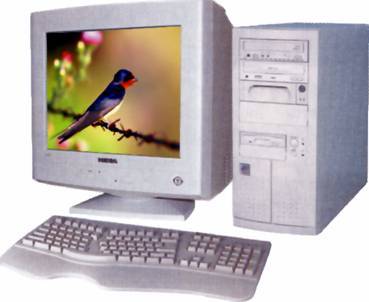

ЕПТ – на основі електронно-променевої трубки (англ. cathode ray tube, CRT). Електронно-променева трубка (ЕПТ), кінескоп – електровакуумних прилад, що перетворить електричні сигнали в світлові. В строгому сенсі, електронно-променевою трубкою називають ряд електронно-променевих приладів, одним з яких є кінескоп.

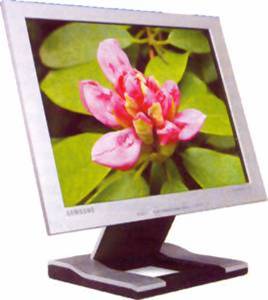

РК – рідкокрісталічні монітори (англ. liquid crystal display, LCD). Рідкокристалічний монітор (також Рідкокристалічний дисплей, ЖКД, РК-монітор, англ. Liquid crystal display, LCD, плоский індикатор) – плоский монітор на основі рідких кристалів. LCD TFT (англ. TFT – thin film transistor – тонкоплівкових транзистор) – одна з назв рідкокристалічного дисплея, в якому використовується активна матриця, керована тонкоплівкових транзисторах. Підсилювач TFT для кожного субпікселя застосовується для підвищення швидкодії, контрастності й чіткості зображення дисплея.

Плазмові – на основі плазмової панелі. Газорозрядні екран (також широко застосовується англійська калька «плазмова панель») – пристрій відображення інформації, монітор, що використовує в своїй роботі явища електричного розряду в газі і збуджується їм світіння люмінофор.

Проекційні – відеопроектор та екран, розміщені окремо або об'єднані в одному корпусі (як варіант – через дзеркало чи систему дзеркал)

OLED-монітор – на технології OLED (англ. organic light-emitting diode – органічний світовипромініючий діод). Органічний світлодіод (англ. Organic Light-Emitting Diode (OLED) – органічний світлодіод) – напівпровідниковий прилад, виготовлений з органічних сполук, які ефективно випромінюють світло при пропущенні через них електричного струму. Основне застосування технологія OLED знаходить при створенні пристроїв відображення інформації (дисплеїв). Передбачається, що виробництво таких дисплеїв буде набагато дешевше, ніж виробництво рідкокристалічних дисплеїв.

Віртуальний ретінальній монітор – технологія пристроїв виводу, формує зображення безпосередньо на сітківці ока. Віртуальний ретінальний монітор (Virtual retinal display, VRD; retinal scan display, RSD) – технологія пристроїв виводу, формує зображення безпосередньо на сітківці ока. В результаті користувач бачить зображення, «висять» в повітрі перед ним.[1]

3. За типом відеоадаптера:

HGC – HGC (англ. Hercules Graphics Card) – стандарт моніторів і відеоадаптерів для IBM PC. Він підтримує текстовий режим з високим дозволом і один графічний режим. Відеоадаптер підключався до монохромним (зеленому, світло-коричневого або, досить рідко, чорно-білому) монітора. У текстовому режимі на екран виводилося 25 рядків тексту по 80 символів у кожному рядку. Цей режим був сумісний зі стандартом MDA. Дозвіл у графічному режимі складає 720х348 пікселів.

CGA – CGA (англ. Color Graphics Adapter) – відеокарта, випущена IBM в 1981 році, і перший стандарт кольорових моніторів для IBM PC. Є першою відеокартою IBM, що підтримує кольорове зображення.

EGA – EGA (англ. Enhanced Graphics Adapter) – стандарт моніторів і відеоадаптерів для IBM PC, розташований між CGA і VGA за своїми характеристиками (колірне і просторовий дозвіл). Випущено IBM в 1984 році для нової моделі персонального комп'ютера IBM PC AT. Відеоадаптер EGA дозволяє використовувати 16 кольорів при вирішенні 640х350 пікселів. Відеоадаптер оснащений 16 кБ ПЗУ для розширення графічних функцій BIOS.

 VGA, SVGA – VGA (англ. Video Graphics Array) – стандарт моніторів і відеоадаптерів. Випущено IBM у 1987 році для комп'ютерів PS / 2 Model 50 і більше старших. VGA був останнім стандартом, якому слід було більшість виробників відеоадаптерів. SuperVGA (англ. Super Video Graphics Array) – стандарт і реалізує його графічний відеоадаптер. Забезпечує більш високу роздільну здатність, ніж стандарт VGA. Підтримує режими роботи з роздільною здатністю 800х600, 1024x768, 1280x1024 пікселів (і більше) з одночасним виведенням на екран 2 в 4, 8, 16, 32 ступеня кількістю квітів. Також абревіатурою SVGA називають дозвіл екрана 800x600.[1]
