Цирк Рыбальского оползня, ноябрь 2011 года. Фото после инцедента.

Поврежденая ВАЗ 21099, гараж которой попал под оползень, ноябрь 2011 года.

на фото Копаница Д.

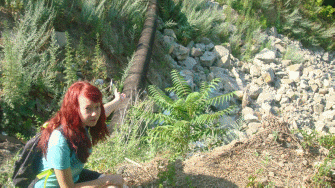

Т.1. Копаница Д. указывает на частично засыпанный крупным бутом цирк оползня, который произошел в 2011 году в Рыбацкой балке. Видно вымывание засыпанных глинистых частиц.

на фото Пынтикова А.

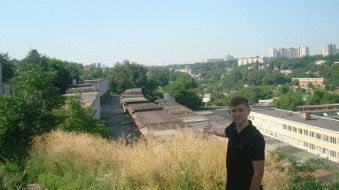

Т.2.Общий вид на цирк оползня 2011 года. Внизу видно 4 гаража с плитами перекрытия без гидроизоляции, которые снимались для вычистки от грунтовой массы из них.

на фото Кокош И.

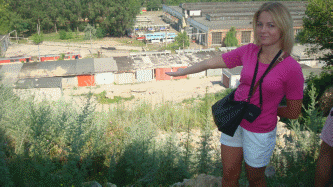

Т.3.Террасовая застройка склона балки, которая препятствует его обрушению.

на фото Ковалев И.

Т.4. Разная осадка правого и левого отсеков здания с несущими стенами вызвало перекос и выпадения плит перекрытия по оси подъезда.

на фото Пынтикова А. на фото Кручинин М.

Т.5 А и Б. Как видно на фотографии с началом эксплуатации жилого дома №90 на ул. Нахимова разные корпуса жестко связаны между собою начали неравномерно оседать. До признания полной аварийности был устроен вертикальный армопояс ( фото Б) из сварных металлоконструкций для предотвращения потери пространственной жесткости. Как видно на фото А вследствие разной усадки обрушение части стен и перемычек между жестко связанными корпусами 1 и 2 дома №90.

на фото Копаница Д.

Т.6. Не стабильность склона привела к откалыванию угла несущей стены школы №57. Четко видна вертикальная трещина, пронзающая 3 этажа. Установлены гипсовые метки-маяки фиксирующие ее увеличение.

на фото Кручинин М.

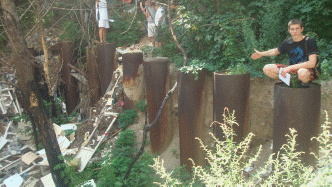

Т.7. Для удержания склона выше отселенного аварийного дома№92 г по проспекту Кирова был установлен периметр из жб армированных буро-набивные свай диаметром 0,5м в несъемной опалубке из прокатных труб.

на фото Пынтикова А.

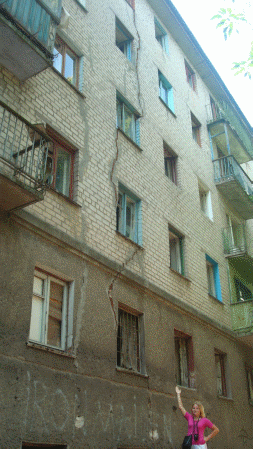

Т.8. Пынтикова А. указывает на трещину в доме, на пр. Кирова (дом №92а). Образовалась трещина. Из-за этого подъезд была отселена. Причина - дом из 3-х подъездов растянут вниз по замоченному склону.
