Тактико-технические характеристики запасного парашюта з-5 серии 4:

Купол из капрона, нейтральный, неуправляемый.

Усилие на выдёргивание кольца: 16кгс.

Масса: 5кг.

Минимальная высота применения: 100 метров.

Вертикальная скорость снижения:

1. При массе 100кг: 6,5 м/с

2. При массе 120кг: 7,5 м/с

Площадь купола: 50 м²

Диаметр полюсного отверстия: 70см.

Длина строп: 6,3м.

Радиус (длина) купола: 3,6м

Количество строп: 24

Количество применений:

1. При полном отказе: 11.

2. При частичном отказе: опред. по состоянию купола.

Устройство основного парашюта д-1-5у (д-1-5 серии 6)

(вариант укладки на принудительное стягивание чехла)

1. Вытяжной фал – служит для принудительной расчековки ранца и стягивания чехла:

Длина – 3 метра, усилие на разрыв – 1200кг.

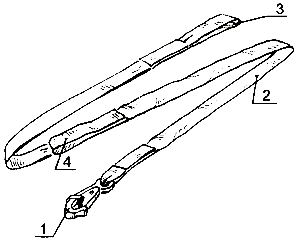

Имеет карабин 1, среднюю 4 и нижнюю 3 петлю, для предохранения вытяжной веревки от ожогов на нее надет чехол 2 из хлопчатобумажной ленты (ЛХБМкр-35-260) в виде полого шланга.

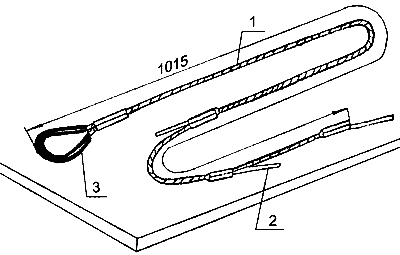

2. Чекующий трос (вытяжной трос) – служит для зачековки ранца. Имеет три шпильки 2, обрезиненную петлю 3, защитный чехол 4, петля чехла 5.

3. Чехол купола:

Материал – перкаль. Длина – 5,3м.

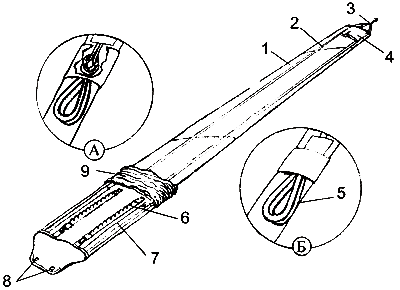

Чехол купола изготовлен из перкаля Б оранжевого цвета (арт. 7015кр), имеет форму рукава-1 длиной 5,28 м и надевается на всю длину сложенного купола.

По всей длине чехол усилен лентами-2 прочностью 150 кг (ЛХБ-25-150), которые в верхней его части образуют уздечку-3 для присоединения вытяжного шарового бесстропного парашюта (ШВП).

В верхней части чехла нашиты два кармана-4, способствующие выходу строп из сот и стягиванию чехла с купола.

В нижней части чехол имеет одну пару двойных резиновых (съемных) сот-5, одиннадцать пар резиновых (несъемных) сот-6 и две ленты для укладочной рамки-7.

Фартук чехла имеет два окна-8 для пропуска двойных резиновых (съемных) сот.

Над окнами имеются карманы для укладки в них пучков строп.

Пучки строп, вложенные в двойные резиновые (съемные) соты, зачековывают нижнюю часть чехла и препятствуют преждевременному выходу купола из чехла (допускается порыв двух сот из 11 с каждой стороны).

Предохранитель строп-9 предназначен для предохранения уложенных в соты строп от зацепления.

Две направляющих из силовых лент для вставки рамки (при укладке, для более удобной зачековки строп).

Купол

• Площадь: 82,5м²

• Материал: перкаль П.

По всей площади купол прошит силовыми лентами, образующими силовой каркас.

На полотнищах, между 27 и 28, 28 и 1, 1 и 2 стропами имеются треугольные щели для выхода воздуха избыточного давления, вследствие чего появляется горизонтальная скорость и возможность управления.

Стропы

• Длина: 8,87м

• Количество: 28

• Материал ШХБ-125 (шнур хлопчатобумажный с усилием на разрыв 125кг).

Стропа №14 промаркирована красным по всей длине (или оранжевыми манжетами у свободного конца и на кромке купола). С этой стропы начинают укладку.

К стропам 26, 27, 28 и 1, 2, 3 смонтирована стропа управления.

Подвесная система

Материал: ЛТК-1600 (лента такелажная капроновая, усилие на разрыв 1600 кг)

Имеет:

• 4 свободных конца

• Главную (круговую) лямку

• 2 ножных обхвата

• 2 наспинно-плечевых обхвата

• Грудную лямку (перемычку)

• Поясной обхват

• 2 замка крепления ЗП

• Карман для кольца на левом плечевом обхвате

• Шлейку крепления гибкого шланга (со стороны кольца)

• 1 грудной карабин

• 2 ножных карабина

• 3 ответных D-образных пряжки к карабинам

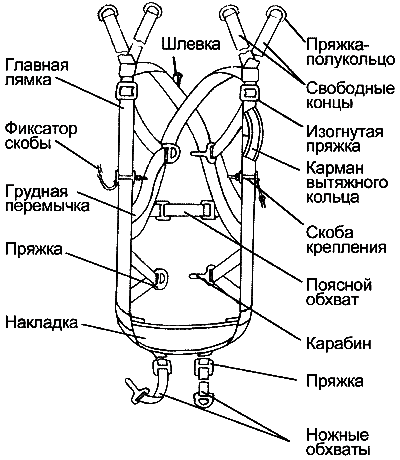

Подвесная система (рис. 11) изготовлена из капроновой ленты прочностью 1600 кг (ЛТК-44-1600) и состоит из главной лямки и двух наслинно-плечевых обхватов.

Главная лямка сострочена из ленты в два сложения, концы которых образуют два свободных конца длиной 430 мм.  На главной лямке имеются две изогнутые пряжки, предназначенные для соединения ее с наспинно-плечевыми обхватами в верхней части подвесной системы.

На главную лямку на уровне груди с левой стороны пришит карман вытяжного кольца. Выше кармана пришит гибкий шланг.  В нижней части главная лямка раздвоена, ленты сшиты встык и к ним пришита накладка для более удобного сидения в подвесной системе во время снижения.

Для присоединения запасного парашюта к подвесной системе в главную лямку вмонтированы две скобы крепления с фиксаторами.  Наспинно-плечевые обхваты, правый и левый, проходящие через изогнутые пряжки и окна главной лямки, образуют грудную перемычку и при помощи двух пряжек - поясной обхват, обеспечивающий регулировку подвесной системы по росту.

Наспинно-плечевые обхваты скрепляются между собой, образуя крестовину, к которой присоединяется ранец.

Наспинно-плечевые обхваты, идущие книзу от крестовины, огибают главную лямку ниже окон для поясного обхвата, образуя треугольники с закрепленными с левой стороны - карабином, а с правой - пряжкой.

Нижние концы наспинно-плечевых обхватов, пропущенные между главной лямкой и огибающие ее в нескольких местах, образуют ножные обхваты, на которых смонтированы пряжки для регулировки их по росту. Три карабина и три пряжки, находящиеся на ножных обхватах и грудной перемычке, служат для застегивания подвесной системы.

К подвесной системе присоединяется ранец, а к пряжкам-полукольцам подвесной системы - стропы купола.

Ранец

Ранец предназначен для укладки в него купола в чехле, части строп и свободных концов подвесной системы, вытяжного шарового бесстропного парашюта и полуавтоматического прибора.

Ранец изготовлен из авизента А (арт. 6700) и состоит из дна ранца и четырех клапанов: двух боковых, одного верхнего и одного нижнего.

К верхнему клапану 1 пришиты два гибких шланга 2, головка пластины 3 для крепления шланга полуавтоматического прибора и лента-завязка 4, предназначенная для крепления шланга полуавтоматического прибора. В основании верхнего клапана имеются два окна 5 для выхода свободных концов подвесной системы.

Верхний и два боковых клапана ранца имеют отвороты с карманами 6, которые после укладки купола в ранец заправляются укладочной линейкой под нижний и боковые клапаны. Отвороты предохраняют купол от загрязнения.

Для удержания клапанов в закрытом положении на ранце имеется замыкающее устройство, состоящее из шнурового кольца 7, двух конусов 8, расположенных на клапанах ранца, четырех люверсов с пришивной шайбой 29 и одной пряжки-люверса 28.

Пятый люверс 18, установленный на правом боковом клапане между нижним и средним люверсами, предназначен для фиксации положения шарового бесстропного вытяжного парашюта внутри ранца в сложенном состоянии.

Шнуровое кольцо 7 изготовлено из шелкового шнура ШШ-80.  Быстрое раскрытие клапанов ранца обеспечивают восемь ранцевых резин 9, из которых семь одинарных и одна двойная.

Длина одинарной ранцевой резины с кулонами равна 370 мм, а двойной - 385 мм. Одним концом ранцевые резины присоединяются неразъемно к проволочным петлям на клапанах ранца.

На боковые клапаны ранца с внешней стороны по ленте периметра нашиты две косынки с пряжками 10, к которым присоединяются крепления запасного парашюта 13, предназначенные для крепления его к основному парашюту и для регулирования плотности прилегания парашюта к телу парашютиста.

Крепление запасного парашюта состоит из ленты (ЛРТ арт. 159-Т) и карабина. На внешней стороне левого бокового клапана ставится заводская маркировка.

Металлические петли 12 пришиты на ленте периметра ранца для крепления двойной ранцевой резины верхнего клапана с целью исключения зацеплений вытяжного шарового бесстропного парашюта за хвостовую гайку полуавтоматического прибора и предохранения парашютиста от удара хвостовой гайкой полуавтоматического прибора.

На правом боковом клапане 16 расположены карман прибора 14 для размещения полуавтоматического прибора, карман карабина 15, который служит карманом для карточки-заместителя паспорта и для укладки карабина вытяжной веревки, лента-завязка для крепления прибора, кольцо 20 для контровки вытяжной веревки, лента крепления шланга 21 для укладки гибкого шланга при прыжке с ручным раскрытием ранца.

Предохранительный клапан 19, который является продолжением правого бокового клапана, застегивается четырьмя кнопками-турникетами 17 после затяжки ранца.

Предохранительный и нижний клапаны имеют металлические пластины 27 для придания жесткости.

Дно ранца 23 с внешней стороны имеет четыре пары петель 22 для крепления подвесной системы к ранцу, шлевки 11 для направления ранцевых резин.

На дне ранца с внутренней стороны по боковым и нижней сторонам периметра рамы жесткости нашиты карманы, левый и правый 24, и клапан 31, препятствующие сдуванию уложенного в чехол купола со дна ранца в момент раскрытия парашюта и обеспечивающие последовательное вытягивание чехла с уложенным в него куполом.

По внутренним сторонам карманов пропущен ранцевый шнур.  У верхнего клапана ранца карманы имеют отверстия 25, под обтачку которых для жесткости вставлены металлические кольца.

В отверстия пропускаются резиновые соты 26, которые замыкаются пучками строп, Резиновые соты крепятся петлей-удавкой к шнуру, пристроченному к верхнему клапану ранца у рамы жесткости. Шнур и место крепления соты со шнуром прикрыты шлевками.

1. Внутренняя часть:

1. Две резиновых соты в верхней части ранца (участвуют в формировании поддерживающих клапанов – в них укладывают два нижних сложения чехла)

2. Два поддерживающих клапана – упорядочивают выход чехла из ранца

3. Нижних предохранительный клапан – предохраняет стропы от износа

2. Внешняя часть

1. Правый клапан (если смотреть со спины)

   1. Четыре люверса (1, 2, 4 – элементы чекующего приспособления, 3 - смотровой)

   2. Защитный клапан с жёсткой пластиной и 4 турникетами

   3. 3 шубных петли для ранцевых резин

   4. Проволочное кольцо для фиксации троса

   5. Карман для монтажа страхующего прибора

   6. Шлейка гибкого шланга

2. Левый клапан

   1. Люверс

   2. Проволочное кольцо с мягкой петлёй (<неразборч>)

   3. Конус – элемент чекующего приспособления

   4. 3 шубных петли

   5. Заводской и инвентарный номера парашюта

3. Нижний клапан

   1. Пряжка-люверс

   2. Одна шубная петля

4. Верхний клапан

   1. Конус

   2. Шубная петля

   3. Байонетная пластина для монтажа страхующего прибора (гарантирует, что при срабатывании прибора не произойдёт его подтягивания к чекующему приспособлению)

   4. 2 гибких шланга

3. Спинка ранца

1. 9 шубных петель для ранцевых резин

2. 2 шлейки для пропуска ранцевых резин (резинки должны быть пропущены через шлейки!)

3. Шлейка крепления ранца к подвесной системе (больших нагрузок на соединение нет, ранец можно отстегнуть от подвесной, при раскрытом парашюте на ранец нагрузки нет, только на подвесную)

4. 2 косынки с лентами для подтяга запасного парашюта (ленты после подтяга должны быть завязаны на узел для предотвращения их самопроизвольного ослабления).
