15.Компенсатор пост струму

Для проведення вимірювань з високими вимогами щодо точності і чутливості застосовують компенсатори (по­тенціометри) постійного струму. К омпенсатори постійного струму реалізують метод порівняння з мірою. Вимірювання невідомої напруги U_x здійснюється за два етапи.

Компенсатори бувають двох типів:

1.Великого опору( Опір робочого кола 10 кОм/В, І_р=10^-4А, U=1…2,5 В)

2.Малого опору І_р від 1 міл.А, U=10 мілВ)

16.Компенсатор змін струму

Принцип дії полягає у врівноваженні вимір. напруги Ux відомою компенсаційною Uo. Рівновага 2-ох змінних величин досягається тоді коли їх амплітуди і частоти рівні а фази протилежні, відповідно до 2 форм подання змінної напруги існують 2 способи врівноваження вимір напруги і 2 типи компенсаторів:

1)полярно-координатні

2)прямокутно-координатні

17.Цифрові вим. Прилади

Цифровий вимірювальний пристрій, засіб вимірів, в якому значення вимірюваної фізичної величини автоматично представляється у вигляді числа, що відображається на цифровому відліковому пристрої, або у вигляді сукупності дискретних сигналів — коди. Ц. і. в. підрозділяють на цифрових вимірювальні прилади і цифрові вимірювальні перетворювачі . Цифрові вимірювальні прилади є автономними пристроями, в яких значення вимірюваної величини автоматично представляється у вигляді числа на цифровому відліковому пристрої

18. Особливості електричних вимірювань неелектричних величин

Електричні методи вимірювання неелектричних величин мають такі переваги:

-Можливість дистанційного вимірювання

-Електричні прилади легше автоматизувати і відповідно обробляти і зберігати інформацію.

-Можливість досліджувати швидкоплинні процеси.

19.Класифікація вимірювальних

перетворювачів неелектричних величин

За кількістю вимірювань неелектричних величин на виробництві:

-50% температура

-15% витрати

-10% тиску

-5% рівня

-5% маси

-4% вимір.електричних величин і магніт.вел

-11% всі інші

Всі перетворювачі неелектричних величин в електриці поділяють на:

А) Контактні-первинний перетворювач має безпосередній контакт з об’єктом дослідження

Переваги:-простота конструкцій

-висока точність і чутливість

-легкість дислокації

Недоліки:-зворотній вплив перетворювача на об’єкт

-фізична не можливість розташувати перетворювач

Б)Безконтактні

Переваги:-можливість дослідження віддалених, швидкорухаючихся об’єктів

-відсутній вплив перетворювача на об’єкт

Недоліки:на результат вимірювань сильно впливає середовище яке знаходиться між об’єктом и перетворювачем.

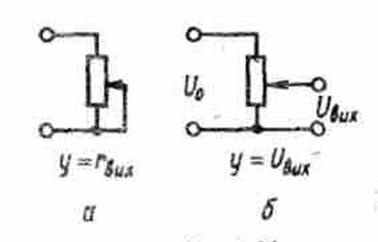

20.Реостатні вимірювальні перетворювачі

Реостатний перетворювач становить регульований дротовий резистор з рухомим контактом, що змінює своє положення залежно від змін вхідної величини   (лінійного   або кутового   переміщення). Будь-який реостат, власне, є перетворювачем переміщень; але до вимірювальних перетворювачів ставляться спеціальні вимоги (мінімальний гістерезис, стабільність у часі тощо).

21.Ємнісні вимірювальні перетворювачі

Ємнісні вимірювальні перетворювачі працюють на змінному струмі. Принцип їх дії заснований на зміні ємності конденсатора, що визначається співвідношенням

де ε — відносна діелектрична проникність діелектрика; s – площа пластини; δ товщина діелектрика або

22.Індуктивні вимірювальні перетворювачі

В індуктивному перетворювачі при взаємному пе­реміщенні його частин змінюється опір магнітного кола, а разом з ним і величина індуктивності обмотки цього перетворювача. Чим більшим буде магнітний опір, тим меншою стане величина індуктивності обмотки, а від­так, і її реактивний опір.

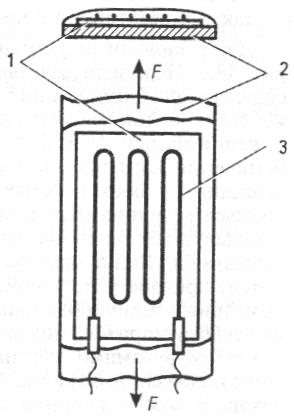

23.Тензорезистивні перетворювачі

Основою принципу дії тензорезисторів є явище тензоефекту, суть якого полягає в зміні електричного опору провідникового матеріалу під час його механічної деформації. Основною характеристикою чутливості матеріалу до механічної деформації є коефіцієнт відносної тензочутливості , що визначається як відношення відносної зміни опору до відносного видовження провідника

24. Термоелектричні перетворювачі — це в основному термопари. Принцип дії термоелектричних перетворювачів генераторного типу оснований на використанні термоелектрорушійної сили (термо-ЕРС.), яка виникає в контурі з двох різнорідних провідників, місця з’єднань (спаї) яких розігріті до різних температур.

25.Терморезистивні перетворювачі (термометри електрич­ного опору) — це вимірювальні перетворювачі, де вико­ристовується здатність провідників (іноді — напівпровідників) змінювати свій питомий опір під впливом температури, що є навколо них.

Найпоширенішими є перетворювачі, виготовлені з мідного чи платинового проводу. Мідні перетворювачі виконують для роботи при температурах від —50 до 180 °С, платинові ж розраховано на більший діапазон вимірюваних температур, а саме: від —200 до 1100 °С.
