1 Провести испытания пяти труб, каждая из которых длиной 5 м.
2 Отобрать 15 труб для испытаний на давление.
Единица физической величины одного и того же параметра в пределах данного документа должна быть постоянной, допускается использование увеличительных или уменьшительных величин параметра. Если в тексте приводится ряд числовых значений, выраженных в одной и той же единице физической величины, то ее указывают только после последнего числового значения, например: 1,50; 1,75; 1,80 м.
Если в тексте документа приводят диапазон числовых значений физической величины, выраженных в одной и той же единице физической величины, то обозначение единицы физической величины указывается после последнего числового значения диапазона.
Примеры
1 От 1 до 5 мм.
2 От 10 до 100 кг.
Недопустимо отделять единицу физической величины от числового значения (переносить их на разные строки или страницы), кроме единиц физических величин, помещаемых в таблицах.
Дробные числа необходимо приводить в виде десятичной дроби, допускается записывать в виде простой дроби в одну строчку через косую черту, например, 5/32; (50А-4С)/(40В+20).
3.7 Формулы
В формулах в качестве символов следует применять обозначения, установленные соответствующими государственными стандартами. Пояснения символов и числовых коэффициентов, входящих в формулу, если они не пояснены ранее в тексте, должны быть приведены непосредственно под формулой. Пояснения каждого символа следует давать с новой строки в той последовательности, в которой символы приведены в формуле. Первая строка пояснения должна начинаться со слова «где» без двоеточия после него.
Пример
- Плотность каждого образца
,
вычисляем по формуле
,
(1)
где m - масса образца, кг;
V-
объем образца,
.
Формулы, следующие одна за другой и не разделенные текстом, разделяют запятой.
Переносить формулы на следующую строку допускается только на знаках операций, причем знак в начале следующей строки повторяют. При переносе формулы на знаке умножения применяют знак «».
Формулы, за исключением формул, помещаемых в приложении, должны нумероваться сквозной нумерацией арабскими цифрами, которые записывают на уровне формулы справа в круглых скобках.
Ссылки в тексте на порядковые номера формул дают в скобках.
Пример - … в формуле (1)
Формулы, помещаемые в приложениях, должны нумероваться арабскими цифрами в пределах каждого приложения с добавлением перед каждой цифрой обозначения приложения.
Пример - ... в формуле (В.1)
Допускается нумерация формул в пределах раздела. В этом случае номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой.
Пример – (3.1)
Порядок изложения в документах математических уравнений такой же, как и формул.
3.8 Примечания и примеры
Примечания приводят в документах, если необходимы пояснения или справочные данные к содержанию текста, таблиц или графического материала. Примечания не должны содержать требований.
Примечания следует помещать непосредственно после текстового или графического материала, к которым относятся эти примечания, и печатать с прописной буквы с абзаца. Если примечание одно, то после слова «Примечание» ставится тире и примечание печатается тоже с прописной буквы. Одно примечание не нумеруется. Несколько примечаний нумеруют по порядку арабскими цифрами без точки.
Примеры
1) Примечание – При выборе размеров радиусов и фасок ряд 1 следует предпочитать ряду 2.
2) Примечания
1 Линии штриховки в продольных разрезах и сечениях проводят до линий впадин.
2 Линии штриховки в поперечных разрезах и сечениях проводят до линий выступов.
Примеры могут быть приведены в тех случаях, когда они поясняют требования документа или способствуют более краткому его изложению.
Один пример не нумеруется. Несколько примеров нумеруют по порядку арабскими цифрами без точки.
Пример – Определение значений переменных.
Примеры
1 Постановка задачи процесса управления.
2 Анализ задачи процесса управления.
3.9 Иллюстрационный материал
Иллюстрационный материал (графики, диаграммы, схемы, фотографии, рисунки и т. п.) следует располагать в работе непосредственно после текста, в котором он упоминается впервые, или на следующей странице, если в указанном месте он не помещается, а при необходимости – в приложении. Количество иллюстрационного материала должно быть достаточным для пояснения излагаемого текста. Его следует размещать так, чтобы можно было смотреть изображение без поворота работы. Если такое размещение невозможно, иллюстрационный материал располагают так, чтобы его можно было читать, поворачивая работу по часовой стрелке.
На иллюстрационный материал должна быть дана ссылка в тексте. Иллюстрации, помещаемые в тексте, должны соответствовать требованиям стандартов Единой системы конструкторской документации.
Фотоснимки размером менее формата А4 должны быть наклеены на стандартные листы белой бумаги.
Иллюстрационный материал, за исключением иллюстрационного материала приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Если рисунок один, то он обозначается «Рисунок 1».
Иллюстрационный материал каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения.
Пример – Рисунок А.3
Допускается нумерация в пределах раздела. В этом случае номер рисунка состоит из номера раздела и порядкового номера рисунка, разделенных точкой.
Пример – Рисунок 1.1, Рисунок 1.2
При ссылках на рисунки следует писать «...в соответствии с рисунком 2…».
Иллюстрационный материал, при необходимости, может иметь наименование и пояснительные данные (подрисуночный текст). Слово «Рисунок» и его наименование помещают после пояснительных данных следующим образом: «Рисунок 1 - Схема подключения прибора». Пример оформления показан в приложении Ж.
Иллюстрационный материал, как правило, выполняется на одной странице. Если рисунок не умещается на одной странице, допускается переносить его на другие страницы. При этом тематическое наименование помещают на первой странице, поясняющие данные – на каждой странице и под ними пишут «Рисунок…, лист…», если имеется несколько рисунков, и «Рисунок 1, лист…», если имеется один рисунок.
Если в тексте документа имеется рисунок, на котором изображены составные части изделия, то на этом рисунке должны быть указаны номера позиций этих составных частей в пределах данного рисунка.
Для схем расположения элементов конструкций и архитектурно-строительных чертежей зданий (сооружений) указывают марки элементов.
При ссылке в тексте на отдельные элементы деталей (отверстия, пазы, канавки и т.д.) их обозначают прописными буквами русского алфавита.
Указанные данные наносят на рисунки согласно ГОСТ 2.109.
Диаграммы, изображающие функциональную зависимость двух или более переменных величин в системе координат выполняют в соответствии с Р 50-77. Рекомендации не распространяются на диаграммы, полученные на регистрирующих приборах.
В прямоугольной системе координат независимую переменную следует откладывать на горизонтальной оси (оси абсцисс), положительные значения величин следует откладывать на осях вправо и вверх от точки начала отсчета.
Координатные оси, как шкалы значений изображаемых величин, следует разделять на графические интервалы одним из следующих способов:
- координатной сеткой;
- делительными штрихами;
- сочетанием координатной сетки и делительных штрихов.
Шкалы, расположенные параллельно координатной оси, следует разделять только делительными штрихами.
Размер графического интервала (расстояния между делительными штрихами и (или) линиями координатной сетки) следует выбирать с учетом назначения диаграммы и удобства отсчета с интерполяцией.
Рядом с делениями сетки или делительными штрихами, соответствующими началу и концу шкалы, должны быть указаны соответствующие числа (значения величин). Если началом отсчета шкал является нуль, то его следует указывать один раз у точки пересечения шкал. Частоту нанесения числовых значений и промежуточных делений шкал следует выбирать с учетом удобства пользования диаграммой (рисунок 1).
Числа у шкал следует размещать вне поля диаграммы и располагать горизонтально.
Допускается наносить числа у шкал внутри поля диаграммы, как приведено на рисунке 1.

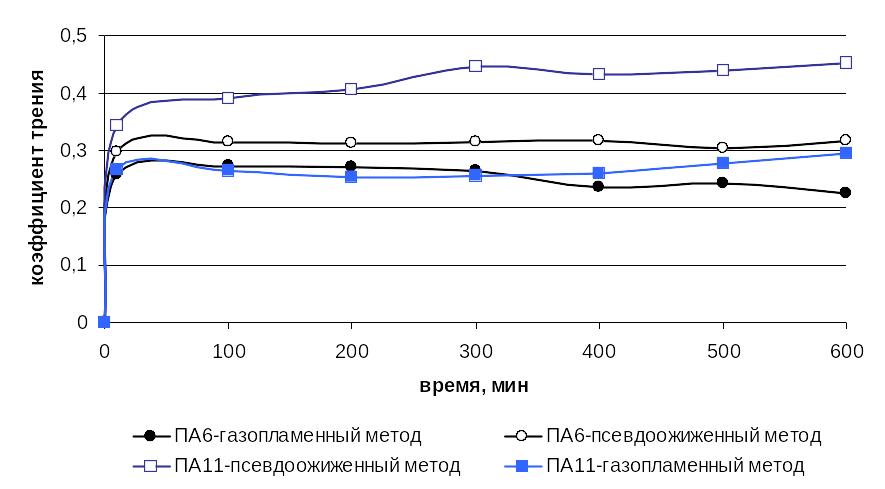

Рисунок 1 – Зависимость коэффициента трения от времени испытаний для полимерных покрытий, сформированных различными методами
Рисунок 2 – Пример оформления
Диаграммы следует выполнять линиями. Линии следует выбирать с учетом размера, сложности и назначения диаграммы.
Оси координат, оси шкал, ограничивающие поле диаграммы, следует выполнять сплошной основной линией.
Линии координатной сетки и делительные штрихи следует выполнять сплошной тонкой линией. На диаграмме одной функциональной зависимости ее изображение следует выполнять сплошной линией. В случаях, когда в одной общей диаграмме изображают две или более функциональные зависимости, допускается изображать эти зависимости различными типами линий.
При выполнении диаграмм в прямоугольной (пространственной) системе трех координат функциональные зависимости следует изображать в аксонометрической проекции (рисунок 3).
Рисунок 3 – Пример оформления
Единицы измерения следует наносить одним из следующих способов:
в конце шкалы между последним и предпоследним числами шкалы (рисунок 4);
при недостатке места допускается не наносить предпоследнее число;
вместе с наименованием переменной величины после запятой (рисунок 3);
- в конце шкалы после последнего числа вместе с обозначением переменной величины в виде дроби, в числителе которой - обозначение переменной величины, а в знаменателе - обозначение единицы измерения.
Единицы измерения углов (градусы, минуты, секунды) следует наносить один раз - у последнего числа шкалы.
Допускается единицы измерения углов наносить у каждого числа шкалы.
Диаграмма может содержать:
наименования, поясняющие изображенную функциональную зависимость;
поясняющую часть, (текстовую, графическую), разъясняющую примененные в диаграмме обозначения, которую следует размещать после наименования диаграммы или на свободном месте поля диаграммы.
Не допускается пересечение надписей и линий. При недостатке места следует прерывать линию. Это правило не распространяется на диаграммы, выполненные на бумагах с напечатанной координатной сеткой.
